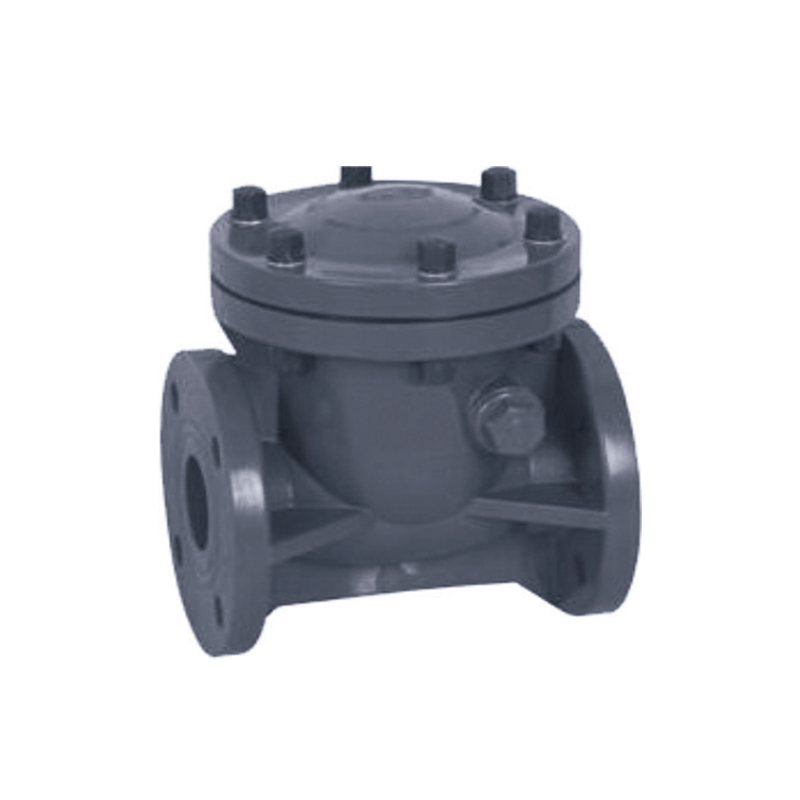

Supapă de reținere oscilantă SCH8O/DIN UPVC/CPVC

Supapa de reținere UPVC/CPVC este un dispozitiv de control al fluidului de înaltă eficiență, aplicat pe scară largă în tratarea apei, procesarea chimică și irigarea agricolă. Designul său permite fluidului să curgă liber într-o singură direcție, în timp ce se închide automat în timpul curgerii inverse, prevenind eficient refluxul mediu și asigurând siguranța sistemului de conducte.

Supapa de reținere UPVC/CPVC are o structură compactă, un design ușor și o instalare și întreținere ușoară. Corpul supapei de înaltă rezistență asigură stabilitate și durabilitate în medii de înaltă presiune.

Contactaţi-ne

Anterior：Mixer static SCH8O/DIN UPVC/CPVC SK
Următorul：Supapă de fund cu bilă SCH8O/DIN UPVC/CPVC

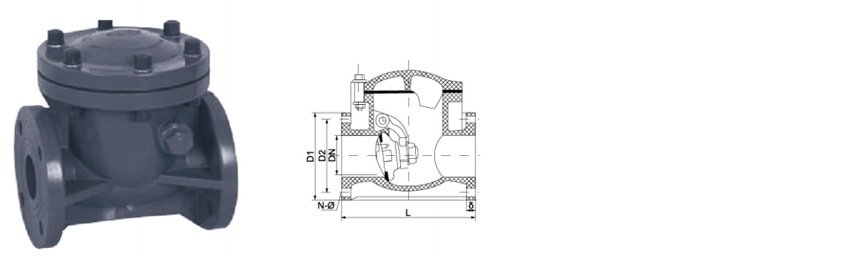

parametru aplicație Standarde tehnice

DIMENSIUNE/NOM.		dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225	dn280	dn315
		(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300 )
		(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
D1	DIN	105	115	145	145	160	180	197	215	250	280	340	390	440
	ANSI	98	108	117	128	155	178	192	229	254	284	343	406	481
	JIS	75	90	100	105	120	140	150	175	210	240	290	355	400
D2	DIN	75	85	100	110	125	145	160	180	210	240	295	350	400
	ANSI	70	79	89	98	121	140	152	191	216	241	298	362	432
	JIS	35	42.5	48.5	61	73	90	105	132	158	186	238	289	341
N-Φ	DIN	4-Φ14	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ23	8-Φ23	2-Φ23	2-Φ23
	ANSI	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22	8-Φ22	2-Φ24	2-Φ24
	JIS	4-Φ15	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23	2-Φ23	2-Φ25	6-Φ25
L		140	160	170	170	200	245	265	300	350	400	500	575	575
δ		15	15	16	16	20	22	22	22	24	26	28	30	30
Presiune de lucru (MPA)		0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6

SCH80 / DIN · ARC ASISTAT

Supapă de reținere UPVC / CPVC

Non-retur · Disc pivotant · Orizontal sau vertical

Supapa de reținere oscilantă SCH80/DIN UPVC/CPVC este un dispozitiv de control al debitului antiretur conceput pentru sisteme de fluide corozive și de înaltă puritate. Fabricată conform standardelor ASTM SCH80 și DIN, această supapă utilizează un disc asistat de arc care pivotează pe un știft de balama pentru a permite curgerea înainte și se închide automat atunci când debitul se inversează. Designul discului pivotant oferă o cădere scăzută de presiune și este potrivit pentru aplicații cu viteze de curgere diferite. Corpul supapei este disponibil în UPVC pentru servicii chimice generale și CPVC pentru aplicații la temperaturi ridicate de până la 93°C. Etanșarea elastică, disponibilă în EPDM, FKM sau PTFE, asigură o închidere etanșă atunci când are loc curgerea inversă.

DN15–DN200

Oferta de dimensiune

PN10–PN16

Clasa de presiune

-20°C până la 93°C

Temperatura CPVC

Disc de balansare

Verificați mecanismul

Disc asistat cu arc

Răspunsul rapid la închidere previne curgerea inversă. Forța arcului calibrată pentru o poziție pozitivă chiar și la viteze mici de avans.

Rezistență chimică și termică

UPVC și CPVC rezistă la acizi, baze și săruri. CPVC extinde serviciul la 93°C. Materiale pentru disc și etanșare selectabile pentru chimie specifice.

Cădere scăzută de presiune

Traseul raționalizat al discului de balansare minimizează restricția de flux, reducând consumul de energie și menținând eficiența liniei.

Instalare orizontală sau verticală

Orientare flexibilă pentru sisteme de conducte noi sau modernizate. Instalarea verticală necesită direcția de curgere în sus.

Constructii

Corpul UPVC · CPVC

Disc UPVC solid · PTFE · SS304/316

Sigiliu EPDM · FKM · PTFE

Primavara SS304 · SS316 (acoperit)

Conexiune

priză Ciment solvent · DIN/ANSI

Filet NPT · BSPT

Flanșată DIN PN10/PN16 · ANSI 150

Standarde ASTM D2467 · DIN 8061/8062 · ISO 16137

Selectarea sigiliului

EPDM Apă, acizi blândi · Până la 80°C

FKM Uleiuri, hidrocarburi · Până la 90°C

PTFE Produse chimice agresive · Până la 93°C

Verificați compatibilitatea cu chimia procesului și temperatura.

Peisaj de aplicație

Chimie și metalurgie

Transfer acid · Dozare caustică · Linii de decapare

Electronică și semiconductor

Apă ultrapură · Suspensie CMP · Livrare chimică

Energie & Fotovoltaică

Electrolit baterie · Gravurare solară · Apă de răcire

Tratarea apei

Ape uzate · Permeat RO · Desalinizare

Farmaceutică și alimentară

Apă DI · Retur CIP · Conducte sanitare

Auto și general

Spălarea pieselor · Circulația vopselei · Bucle de răcire

Ghid de instalare

Orientare: săgeata de curgere trebuie să se alinieze cu direcția de curgere înainte. Liniile orizontale folosesc închidere asistată de gravitație. Liniile verticale necesită flux ascendent.
Conductă dreaptă: Minim 5 diametre în amonte și 3 diametre în aval pentru un profil stabil al curgerii.
Sudarea cu solvent: Folositi grund si ciment specific UPVC sau CPVC. Permiteți timp de vindecare completă.
Filet joints: Apply PTFE tape to male threads only. Hand-tighten plus 1–2 turns.
Inspecție: Verificați periodic garnitura și discul pentru uzură sau atac chimic.

Restricții critice

Temperatura: UPVC max 60°C · CPVC max 93°C · Nu depășiți gradul de etanșare.
Nu este evaluat pentru serviciul cu abur. Evitați ciclurile termice rapide și supratensiunile.
Nu este destinat pentru medii gazoase - conceput numai pentru serviciul lichid.
Primavara corrosion: Verify spring alloy compatibility with process chemistry.
Medii abrazive: Conținutul ridicat de solide poate deteriora discurile și suprafețele de etanșare.
Protecție UV: Depozitați și instalați departe de lumina directă a soarelui sau aplicați un strat UV.

Întrebări comune

Cum diferă o supapă de reținere batantă de o supapă de reținere cu bilă?

O supapă de reținere basculabilă folosește un disc articulat care se deschide cu debitul înainte și se închide prin gravitație sau forța arcului atunci când curgerea se inversează. Oferă o cădere de presiune mai mică și este potrivit pentru țevi de dimensiuni mai mari. O supapă de reținere cu bilă folosește o bilă cu arc care se așează pe o etanșare, oferind un răspuns mai rapid la închidere și o etanșare mai bună la viteze mici de curgere.

Această supapă poate fi instalată pe o linie verticală?

Da, supapa de reținere oscilantă poate fi instalată în conducte verticale cu direcția de curgere în sus. Discul asistat de arc asigură o închidere pozitivă chiar și în instalații verticale. Instalarea orizontală este, de asemenea, acceptată și este cea mai comună configurație.

Ce cauzează chattering și cum poate fi rezolvat?

De obicei, zvâcnirea apare atunci când viteza de curgere este prea mică, determinând oscilarea discului. Acest lucru poate fi rezolvat prin creșterea debitului, instalarea unui arc mai ușor sau selectarea unei supape cu o presiune de crăpare mai mică. Fluxul pulsat de la pompele alternative poate provoca, de asemenea, vibrații.

Cum aleg forța corectă a arcului pentru sistemul meu?

Selectarea forței arcului depinde de viteza de curgere a sistemului și de contrapresiunea. Arcurile standard se potrivesc majorității aplicațiilor. Pentru sistemele cu debit redus, poate fi necesar un arc mai ușor pentru a permite discului să se deschidă complet. Pentru sistemele de înaltă presiune, un arc mai puternic asigură o închidere pozitivă. Consultați tabelul de selecție a arcurilor de la producător pentru dimensionarea specifică.

Aceste supape de reținere oscilante sunt utilizate în industriile chimice, metalurgice, fotovoltaice, nucleare, litiu, semiconductoare electronice, alimentare, farmaceutice, auto și industriale de tratare a apei pentru manipularea lichidelor acido-alcaline, apă ultrapură, apă potabilă, apă de calitate electronică și conducte de ape uzate industriale.

Companie

Pipeline Zheyi (Wuhan) Co., Ltd.

ZHEYI Group Da China Supapă de reținere oscilantă SCH8O/DIN UPVC/CPVC Pentru industria alimentară/auto/electronică furnizor şi la comanda Supapă de reținere oscilantă SCH8O/DIN UPVC/CPVC Pentru industria alimentară/auto/electronică fabrică. Am fost fondați în 2007, concentrându-ne pe cercetarea și dezvoltarea, fabricarea, vânzarea și service-ul țevilor industriale din CPVC și UPVC. Compania a obținut o serie de certificări, inclusiv licența de producție a echipamentelor speciale, licența de igienă a produselor legate de apă din provincia Zhejiang, certificarea sistemului de management al calității IS09001, certificarea sistemului de management de mediu IS014001 și certificarea sistemului de management al sănătății și securității ocupaționale IS045001. Compania deține peste 50 de drepturi de proprietate intelectuală independente și drepturi de import și export auto-operate. Pentru a oferi produse diversificate și servicii mai bune, compania a introdus tehnologii avansate, echipamente de scule, materii prime și sisteme de management unice din Germania și Statele Unite. De-a lungul anilor, produsele noastre au fost utilizate pe scară largă în transportul prin conducte de lichide acide și alcaline, apă ultrapură, apă potabilă, apă pură de calitate electronică și ape uzate industriale în industriile chimică, metalurgică, fotovoltaică, energie nucleară, baterii litiu, semiconductori electronici, alimentară, medicală, auto, tratarea apei industriale și alte industrii. În prezent, Grupul ZHEYI a înființat peste 30 de companii de vânzări în toată țara, iar toate tipurile de produse sunt exportate în Europa, America, Asia de Sud-Est și alte țări și regiuni, fiind foarte apreciate de clienții interni și străini.

Certificat de onoare

Ştiri

Unde sunt utilizate țevile SCH 80 UPVC în aplicații indust...
Jul 30,2026
Procesatorii chimici, operatorii de tratare a apei și instalațiile industriale specifică SCH 80 Teava UPVC oriunde un sistem de conducte trebuie să mențină o presiune internă mai mare și să reziste expun...
află mai multe
Ce face ca țeava SCH 80 UPVC să fie o alegere de încredere...
Jul 23,2026
Țeava SCH 80 UPVC este construită cu un perete mai gros decât țeava SCH 40 la același diametru exterior, ceea ce îi crește nivelul de presiune și o face standardul pentru liniile industriale care transportă substan...
află mai multe
De ce țeava SCH 80 UPVC este utilizată pe scară largă în s...
Jul 16,2026
Grosimea peretelui este singura specificație care separă o țeavă evaluată pentru presiune industrială solicitantă de una destinată utilizării rezidențiale ușoare. SCH 80 Teava UPVC se așează ferm pe part...
află mai multe

Lăsaţi un mesaj

Control strict al calității

Grupul ZHEYI aderă la principiul „calității pe primul loc”, adoptă echipamente avansate la nivel internațional și materii prime de înaltă calitate, controlează strict fiecare verigă a producției și se angajează să ofere produse în curs de dezvoltare cu performanțe excelente și un aspect rafinat.

Compania utilizează cele mai avansate echipamente de producție și materiale de înaltă calitate, inclusiv Sekisui din Japonia și Lubrizol din Statele Unite. „ZHEYI” combină perfect tehnologia de producție rafinată cu managementul profesional, iar fiecare produs este supus unui control strict al calității - de la producție, inspecție până la livrarea finală, asigurând combinația perfectă între aspect și funcționalitate.
Testarea performanței de precizie

La ZHEYI, fiecare produs este realizat meticulos, concentrându-se nu doar pe un design estetic rafinat, ci și pe o calitate intrinsecă excelentă. Testarea strictă a performanței asigură că produsul își poate menține stabilitatea și durabilitatea chiar și în condiții dure.:

● Testarea densității: Măsoară densitatea materialului pentru a asigura uniformitatea și stabilitatea structurilor.
● Testul de temperatură de înmuiere Vicat: evaluează gradul de înmuiere al materialelor în condiții de temperatură ridicată pentru a asigura capacitatea produsului de a rezista la deformare în diverse medii.
● Test la cuptor: simulează rezistența la căldură pe termen lung și verifică capacitatea produsului de a rezista la temperaturi ridicate pentru o perioadă lungă de timp.
● Test hidrostatic: Evaluează rezistența țevilor în condiții de presiune ridicată pentru a asigura siguranța și fiabilitatea produsului.
● Test de impact cu ciocanul: Testați rezistența la impact a produsului în timpul transportului, instalării și utilizării zilnice.

Supapă de reținere oscilantă SCH8O/DIN UPVC/CPVC Cunoștințe din industrie

Cum să selectezi corect Supapă de reținere UPVC/CPVC ? Ghid de potrivire a parametrilor cheie și a condițiilor de lucru

Supapa de reținere UPVC (policlorură de vinil neplastifiată) și CPVC (clorură de polivinil clorură) sunt utilizate pe scară largă în multe industrii datorită rezistenței excelente la coroziune, designului ușor și economiei lor. Selecția corectă necesită o luare în considerare cuprinzătoare a caracteristicilor mediului, condițiilor de lucru și performanței supapei pentru a asigura o funcționare stabilă pe termen lung. Următoarele sunt punctele cheie de selecție și analiza tipică a aplicațiilor din industrie:

1. Tipul suportului și compatibilitatea chimică
Materialele UPVC/CPVC au o toleranță bună la acizi, alcalii, săruri și diverse medii corozive, dar diferite industrii au cerințe diferite pentru puritatea mediului și rezistența chimică:
Apă potabilă sigură: trebuie să respecte certificarea NSF/ANSI 61 pentru a asigura precipitații netoxice.
Tratarea apei industriale: aplicabil sistemelor de apă care conțin clor, floculanti și alți agenți chimici.
Ape uzate industriale: rezistență puternică la coroziune, poate trata apele uzate care conțin acizi, alcalii și metale grele.
Semiconductor electronic: este necesar un mediu de puritate ultra-înaltă, iar peretele interior al supapei este neted și lipsit de precipitate.
Medicină: Îndeplinește standardele FDA pentru a evita contaminarea apei farmaceutice sau a lichidelor de înaltă puritate.

2. Interval de temperatură și presiune
UPVC: Temperatura aplicabilă 0°C~60°C, rezistența la temperatură pe termen scurt poate ajunge la 65°C, potrivită pentru condiții normale de temperatură (cum ar fi sistemul de apă potabilă).
CPVC: Rezistență la temperatură mai mare (-20°C~90°C), potrivită pentru fluide cu temperatură înaltă (cum ar fi lichidele de răcire din industria fotovoltaică sau sistemele de circulație acido-bazică în metalurgie).
Nivelul de presiune este de obicei PN10 ~ PN16, care trebuie selectat în funcție de presiunea de lucru a sistemului (cum ar fi condițiile de lucru la presiune joasă ale conductelor auxiliare de energie nucleară).

3. Caracteristicile debitului și dimensiunea supapei
Supapa de reținere oscilantă se bazează pe puterea fluidului pentru a se deschide și închide automat, iar presiunea minimă de deschidere și închidere (de obicei 0,5 ~ 1 bar) trebuie garantată pentru a evita etanșarea defectuoasă în condiții de presiune scăzută (cum ar fi debitul de apă cu viteză mică în tratarea apei industriale).
Supapele cu diametru mare (DN50 și mai sus) sunt potrivite pentru scenarii cu debit mare (cum ar fi evacuarea apelor uzate industriale), iar supapele cu diametru mic (DN15-DN40) sunt mai potrivite pentru sistemele de precizie (cum ar fi livrarea de apă ultrapură în Electronic Semiconductor).

4. Cerințe speciale ale industriei
Energie nucleară: trebuie să îndeplinească standardele de îmbătrânire prin radiații, iar supapa trebuie să aibă un design de etanșare redundant.
Fotovoltaic: trebuie să fie rezistent la coroziunea lichidului de răcire cu etilenglicol și are cerințe ridicate pentru stabilitatea funcționării pe termen lung la temperaturi ridicate.
Metalurgie: CPVC este mai fiabil decât UPVC pentru acizi cu concentrație mare, alcalii sau oxidanți.

5. Considerații de instalare și întreținere
La instalarea orizontală, asigurați-vă că direcția de balansare a discului supapei este în concordanță cu fluidul; atunci când instalați vertical, alegeți o supapă de reținere asistată de arc (cum ar fi aranjamentul compact al spațiului din industria de medicină).
Verificați în mod regulat etanșarea scaunului supapei pentru a preveni blocarea particulelor (obișnuit în apele uzate industriale care conțin impurități).
