UPVC/CPVC Cross

Crucea UPVC/CPVC este utilizată pe scară largă în industriile de instalații sanitare, chimice și construcții. Fabricat din UPVC premium (clorură de polivinil neplasticizat) și CPVC (clorură de polivinil clorurat), acesta prezintă rezistență la coroziune, toleranță la temperatură ridicată și rezistență, asigurând durata de viață lungă de serviciu.

Proiectarea produsului subliniază ușurința instalării și întreținerii, asigurând sigilarea și stabilitatea în punctele de conectare, reducând în același timp riscul de scurgere. Crucea UPVC/CPVC este potrivită pentru diverse sisteme de conducte, în special pentru aplicațiile care necesită diversiune de flux sau modificări de direcție.

Contactaţi-ne

PREV：UPVC/CPVC 45 ° cot
NEXT：Cuplaj UPVC/CPVC

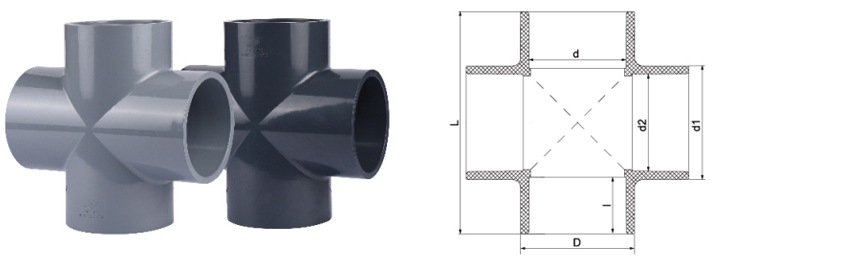

Parametru Aplicație Stşiarde tehnice

D...imensiune/nom.		DN20	DN25	DN32	DN40	DN50	DN63	DN75	DN90	DN110	DN140	DN160	DN225	DN280	DN315
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(1/2 ")	(3/4 ")	(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")	(8 ")	(10 ")	(12 ")
Din	D1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	D2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	D	27	33	40.8	51	61.5	76	88	104	126	160	184	253	306.8	345
	L	56	68	81.2	98	118	146	172	200	238	298	342	470	580	652
	I	16	19	22	26	31	38	44	51	61	76	86	118	146.5	164
ANSI	D1	21.51	26.87	33.62	42.4	48.54	60.65	73.39	89.31	114.81	141.81	168.81	219.8	273.81	324.61
	D2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.21	141.11	168	218.8	272.67	323.47
	D	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	184	246	306.8	345
	L	70	82	96	112	124	144	172	204	245	298	342	440	580	652
	I	22.2	25.5	28.6	32.8	35	39	46	50.5	60	70	86	104	146.5	164
Jis	D1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	D2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	184	246	306.8	345
	L	70	82	96	112	124	144	172	204	245	298	342	440	580	652
	I	22.2	25.5	28.6	32.8	35	39	46	50.5	60	70	86	104	146.5	164

Companie

Pipeline Zheyi (Wuhan) Co., Ltd.

Grupul Zheyi este China UPVC/CPVC Cross Pentru industria alimentară/auto/electronică Suppliers and Custom UPVC/CPVC Cross Pentru industria alimentară/auto/electronică Factory. Am fost fondate în 2007, specializate în cercetare și dezvoltare, fabricație, vânzare și servicii de conducte industriale ale CPVC și UPVC. Acesta a obținut o licență de producție de echipamente speciale, Document de aprobare a licenței sanitare a produselor sanitare din provincia Zhejiang, Documentul de aprobare a licenței sanitare, IS09001 Calitatea de gestionare a calității, certificatul de sistem de gestionare a mediului IS014001, certificat de sistem de gestionare a sănătății și securității pentru sănătate și alte certificate. Deține, de asemenea, mai mult de 50 de drepturi independente de proprietate intelectuală și de autogestionare a importului și a puterii de export. Pentru a oferi produse diversificate și servicii mai bune, compania a introdus tehnologie avansată, echipamente de scule și sisteme unice de materii prime și management din Germania și America. De-a lungul anilor, produsele noastre sunt utilizate pe scară largă în industria chimică, metalurgie, fotovoltaică, energie nucleară, litiu, semiconductor electronic, alimente, medicamente, automobile, tratarea apei industriale și alte industrii în lichid acid și alcalin, apă ultra-pură, apă de băut, apă electronică, transport de conducte de apă industrială. În prezent, Zheyi Group a înființat peste 30 de companii de vânzări la nivel național. Categoriile de produse sunt exportate în Europa, America, Asia de Sud -Est și alte țări și regiuni. Produsele noastre sunt binevenite de clienții de pe piețele interne și internaționale.

Certificat de onoare

Ştiri

Certificat
Dec 12,2024
CITEŞTE MAI MULT

Feedback mesaj

Control strict al calității

Ghidat de principiul „Calității primul”, Zheyi Group folosește echipamente avansate la nivel internațional și materii prime premium pentru a menține un control strict asupra fiecărei etape de producție. Scopul este de a livra produse de conductă care excelează atât în performanță, cât și în estetică.

Compania folosește echipamente de producție de ultimă generație și materiale de înaltă calitate, inclusiv Sekisui din Japonia și Lubrizol din Statele Unite. Printr -un amestec perfect de tehnici de producție sofisticate și management profesional, fiecare produs „Zheyi” suferă un control riguros al calității - de la producție și inspecție până la livrarea finală - asigurând perfecțiunea atât în aspect, cât și în funcționalitate.
Testarea performanței de precizie

La Zheyi, fiecare produs este conceput nu numai cu accent pe estetica rafinată, ci și cu un angajament neclintit față de o calitate internă superioară. Testarea riguroasă a performanței asigură stabilitatea și durabilitatea produsului, chiar și în condiții provocatoare:

● Test de densitate: Măsoară densitatea materialului pentru a asigura uniformitatea și stabilitatea structurală.
● Test de temperatură de înmuiere VICAT: evaluează înmuierea materialelor în condiții de temperatură ridicată pentru a asigura rezistența la deformare în diferite medii.
● Testul cuptorului: simulează rezistența la căldură pe termen lung, verificând capacitatea produsului de a rezista la expunerea prelungită la temperaturi ridicate.
● Test hidrostatic: evaluează rezistența conductelor în condiții de înaltă presiune pentru a garanta siguranța și fiabilitatea.
● Test de impact al ciocanului pentru căderi: testează rezistența la impact pentru a asigura durabilitatea produsului în timpul transportului, instalării și utilizării zilnice.

UPVC/CPVC Cross Industry knowledge

Conexiuni cheie în sistemele de conducte industriale: tehnologie de instalare și etanșare a Îmbrăcăminte încrucișată UPVC/CPVC

În sistemele de conducte industriale, UPVC (clorură de polivinil neplasticizată) și CPVC (clorură de polivinil clorură) articulații încrucișate (Cross) sunt componente cheie de conectare și sunt utilizate pe scară largă în medii de înaltă presiune, mediile corozive și scenarii complexe de transport a fluidelor. Diferite industrii au cerințe specifice pentru proprietățile materiale, tehnologia de sigilare și specificațiile de instalare. Următoarele sunt analiza aplicațiilor și punctele tehnice pentru diverse industrii:

1. apă potabilă sigură
Selectarea materialelor: UPVC este utilizat pe scară largă în conductele de transport a apei potabile datorită non-toxicității, rezistenței la clor și a costurilor reduse.
Tehnologie de etanșare: Utilizați adezivi pe bază de solvent sau garnituri de cauciuc pentru a asigura scurgeri și respectați standardele de siguranță a apei potabile NSF/ANSI 61.
Puncte de instalare: Evitați supra-strângere pentru a preveni fisurarea fragilă UPVC și utilizați cadre de suport pentru a reduce efectele vibrațiilor.

2. Metalurgie
Cerințe de rezistență la coroziune: Îmbinările încrucișate CPVC sunt potrivite pentru acid (cum ar fi acid sulfuric, acid clorhidric) sau sisteme de administrare a lichidului de răcire alcaline.
Adaptabilitatea la temperatură ridicată: CPVC are o rezistență la temperatură de peste 90 ° C și poate fi utilizată pentru purificarea gazelor de ardere de temperatură ridicată sau pentru conductele de apă de răcire.
Metoda de etanșare: Garnitura de conectare la flanșă PTFE pentru a preveni scurgerea de medii extrem de corozive.

3. Industria fotovoltaică
Scenarii de aplicare: apă de înaltă puritate, soluție de gravură chimică (cum ar fi acid hidrofluoric) conducte de livrare.
Cerințe de material: CPVC are o rezistență mai bună la acid hidrofluoric decât UPVC, dar trebuie verificată rezistența la îmbătrânirea UV pe termen lung (atunci când este instalat în aer liber).
Specificații de instalare: Utilizați conexiune electrică de fuziune sau conexiune la foc de fuziune la cald pentru a asigura contaminarea cu particule (critică pentru sistemele de curățare a plafonului).

4. Centrala nucleară
Standarde de siguranță: Îmbinările UPVC/CPVC trebuie să îndeplinească cerințele de calitate a calității nucleare NQA-1 ASME pentru tratamentul cu ape uzate cu radioactiv scăzut.
Proiectare anti-seismică: Adăugați paranteze antiismice pentru a evita îmbinările libere cauzate de deplasarea conductelor.
Redundanță de etanșare: etanșare dublă (adeziv cu inel O) pentru a preveni riscurile de scurgere.

5. Semiconductor electronic
Media de puritate ultra-înaltă: CPVC este utilizat pentru sistemele de distribuție a apei ultrapure (UPW) și a IPA, amoniac).
Compatibilitatea camerei curate: peretele interior al articulației trebuie lustruit (RA≤0,8 μm) pentru a împiedica particulele să contamineze fluidul procesului.
Procesul de instalare: Utilizați ISO 14644 Instalarea curată standard și materialele de etanșare care conțin silicon sunt interzise.

6. Medicină
Cerințe de sterilitate: UPVC este utilizat pentru apă pentru conductele de injecție (WFI) și trebuie să respecte standardele FDA 21 CFR și GMP.
Proiectare detașabilă: conexiune de prindere sanitară (Tri-Clamp) pentru curățare și sterilizare ușoară (cum ar fi sistemul CIP/SIP).

7. Tratarea apei industriale
Rezistență chimică: CPVC este potrivit pentru pretratarea membranei RO (rezistență la clor, rezistență la oxidant), iar UPVC este utilizat pentru drenajul back-end.
Măsuri de prevenire a scurgerilor: Stop de apă inelară a articulației de priză pentru a face față impactului mare de curgere.

8. Apele uzate industriale
Apele uzate corozive: Îmbinările încrucișate CPVC pot rezista la pH 2-12 și sunt potrivite pentru electroplarea și conductele de apă uzată chimică.
Panta de instalare: Sistemele de debit de gravitație trebuie să asigure o pantă de 0,5% -1% pentru a împiedica sedimentele să blocheze articulația încrucișată.
Rezumatul tehnologiei generale de instalare și etanșare
Tratamentul suprafeței: Debură după tăierea și curățarea suprafeței de lipire cu acetonă (pentru conexiunea solventului UPVC/CPVC).
Compensare de expansiune termică: Conductele CPVC trebuie să fie echipate cu îmbinări de expansiune la fiecare 3-5 metri pentru a evita fisurarea de tensiune a articulațiilor cauzate de modificările de temperatură.
Test de presiune: După instalare, testați presiunea de 1,5 ori mai mare decât presiunea de lucru și mențineți presiunea timp de 30 de minute fără scurgeri (consultați ASTM D1785).
