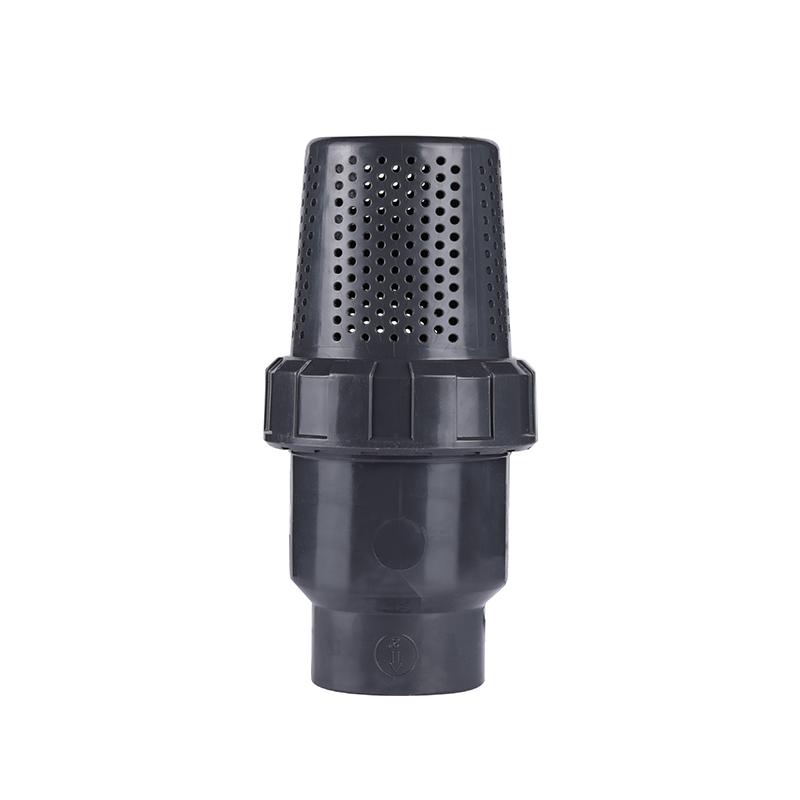

Supapă de fund cu bilă SCH8O/DIN UPVC/CPVC

Supapa cu fund sferic UPVC/CPVC este un dispozitiv de control al fluidului de înaltă eficiență, proiectat pentru sistemele de conducte în domeniile industriale și construcții. Designul său asigură o obstrucție minimă a fluxului de fluid în timpul deschiderii și închiderii, reducând pierderea de presiune și realizând un control precis al debitului într-o clipă.

Designul unic al miezului cu bile permite o operare lină și ușoară, sporind semnificativ eficiența. Rezistența sa la temperaturi și presiuni ridicate îl face potrivit pentru aplicații precum tratarea apei, procesarea chimică și tratarea apelor uzate.

Contactaţi-ne

Anterior：Supapă de reținere oscilantă SCH8O/DIN UPVC/CPVC
Următorul：SCH8O/DIN UPVC/CPVC Ball Check Valve

parametru aplicație Standarde tehnice

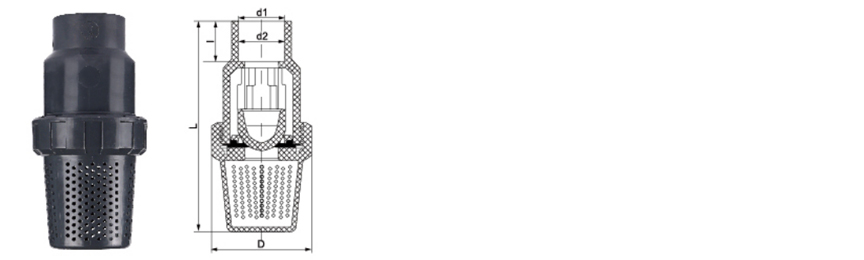

DIMENSIUNE/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100 )
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")
DIN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4
DIN	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1
ANSI	d1	21.51	26.87	33.62	42.6	48.54	60.65	73.39	89.31	114.8
ANSI	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.2
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27
JIS	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2
D		55	63	73	85	97	118	134	158	202
L		120	146	174	190	206	235	302	350	428
I		22	22	22	26	31	38	44	51	61

SCH80 / DIN · FOND REZERVOR · ALEZAJ FLUSH

Supapă cu bilă UPVC / CPVC

Port complet · Acționat prin pârghie · Design fără picioare moarte

Supapa de fund cu bilă SCH80/DIN UPVC/CPVC este o supapă de izolare proiectată special pentru ieșirile de la fundul rezervorului, al reactorului și al vasului. Fabricat conform standardelor ASTM SCH80 și DIN, această supapă are o bilă montată încastrat care elimină picioarele moarte și captarea sedimentelor comune la supapele cu bilă standard. Designul complet al portului asigură drenarea completă a conținutului vasului fără reținere reziduală. Corpul supapei este disponibil în UPVC pentru servicii chimice generale și CPVC pentru aplicații la temperaturi ridicate de până la 93°C. Scaunele și garniturile din PTFE asigură o închidere etanșă la bule. Mânerul pârghiei cu caracteristică de blocare permite păstrarea în siguranță a poziției. Această supapă este concepută special pentru aplicații în care sunt necesare golirea și curățarea completă a vaselor de proces.

DN15-DN100

GAMA DE MĂRIMI

PN10-PN16

PRESIUNEA EVALUAREA

-20°C până la 93°C

GAMA CPVC

Flush Bore

PROIECTAREA DRENAJULUI

Design cu montare încasată

Bila este poziționată la același nivel cu suprafața inferioară a rezervorului, eliminând picioarele moarte și prevenind acumularea de sedimente. Acest design asigură drenarea completă și simplifică procedurile de curățare.

Rezistență chimică și termică

Materialele UPVC și CPVC rezistă la o gamă largă de acizi, baze și săruri. CPVC extinde serviciul la 93°C. Scaunele din PTFE asigură o închidere etanșă la bule pe întregul interval de presiune.

Flux complet de port

Alezajul bilei se potrivește cu diametrul interior al țevii, oferind un flux nerestricționat în timpul descărcării și minimizând căderea de presiune, ceea ce este esențial pentru ieșirile rezervoarelor alimentate prin gravitație.

Mâner blocabil

Mânerul pârghiei include o funcție de blocare pentru asigurarea poziției în poziții deschise sau închise, oferind securitate împotriva operațiunilor neautorizate în procesele critice.

Date tehnice

Materialul corpului UPVC · CPVC

Material minge Alamă cromată (UPVC) · CPVC solid

Scaun / Sigiliu PTFE (standard) · EPDM (opțional)

Conexiune Soclu (solvent) · Filetat (NPT/BSPT) · Flanșat (DIN)

Standarde ASTM D2467 (SCH80) · DIN 8061/8062 · ISO 16139

Mâner Maneta · Rotire la 90° · Blocabil

Performanța de drenaj

Designul cu bile de spălare reduce volumul rezidual la mai puțin de 2% din volumul conductei, asigurând drenarea aproape completă a conținutului vasului.

Orientare la instalare

Instalați cu corpul supapei în poziție verticală, direct sub orificiul de evacuare al vasului. Mânerul trebuie să fie orientat pentru un acces ușor. Pentru conexiunile cu flanșă, utilizați uniform garnituri și șuruburi de cuplu.

Scenarii de aplicare

Chimie și metalurgie

Ieșiri de la fundul reactorului, linii de scurgere a rezervoarelor, transfer de acid, vase de procesare a lotului

Electronică și semiconductor

Rezervoare de stocare a apei ultrapure, scurgeri de bazin chimic, evacuare pe banc umed

Energie & Fotovoltaică

Rezervoare de electroliți pentru baterii, băi de gravare solară, bazine pentru turnul de răcire

Tratarea apei

Canale de scurgere a clarificatorului, ieșiri de spălare contra filtrelor, rezervoare de permeat RO, bazine de apă uzată

Farmaceutică și alimentară

Depozitare apă DI, rezervoare de alimentare CIP, vase de amestecare a ingredientelor, scurgeri sanitare

Auto și general

Scurgeri de spălare a pieselor, fundul rezervorului de vopsea, rezervoare de lichid de răcire, bazine industriale

Note de instalare și operare

Montare: Instalați direct sub orificiul de evacuare al vasului, cu corpul supapei vertical. Asigurați-vă că mânerul se balansează liber, fără obstacole.
Conexiuni cu flanșă: Folosiți garnituri EPDM sau PTFE integrale. Strângeți șuruburile flanșei în mod uniform, în cruce, la 15–20 Nm.
Sudarea cu solvent: Folositi grund si ciment specific UPVC sau CPVC. Lăsați timp de întărire complet înainte de presurizare.
Conexiuni filetate: Aplicați bandă PTFE pe filetele tată. Strângeți manual plus 1–2 ture cu o cheie cu bandă.
Funcționare: Ciclul supapei trimestrial pentru a preveni lipirea scaunului. Pentru operare rar, ungeți tija cu unsoare pe bază de silicon.
Curățare: Designul cu orificiu înroscat permite o CIP ușoară (curățare pe loc) fără dezasamblare.

Limite critice de operare

Nu depășiți 60°C pentru corpurile UPVC. CPVC max 93°C continuu. Scaune PTFE max 93°C.
Nu este evaluat pentru serviciul cu abur. Evitați ciclurile termice rapide și creșterile bruște de presiune.
A nu se utiliza cu acid azotic concentrat (>15%) în corpurile UPVC.
Nu acționați supapa cu o forță excesivă – suprastrângerea poate deteriora etanșarea tijei.
Evitați încărcarea cu impact sau șocurile mecanice asupra corpului supapei în timpul instalării.
Protejați-vă de expunerea prelungită la UV. Folosiți strat sau umbră rezistent la UV.
Nu utilizați niciodată supapa ca punct de sprijin pentru vas sau conducte.

Întrebări comune

Care este avantajul unui design cu bilă de spălare pentru supapele de fund ale rezervorului?

Designul cu bilă de înclinare elimină picioarele moarte și captarea sedimentelor comune la supapele cu bilă standard. Când supapa este deschisă, suprafața bilei este la același nivel cu fundul rezervorului, permițând drenarea completă a conținutului vasului. Acest design simplifică, de asemenea, curățarea și reduce riscul de contaminare a produsului în procesarea în loturi.

Cum aleg între UPVC și CPVC pentru această supapă?

UPVC este potrivit pentru servicii chimice generale cu fluide de până la 60°C. CPVC este recomandat pentru aplicații care necesită rezistență la temperatură mai mare (până la 93°C) sau când se manipulează medii clorurate. Selecția ar trebui să se bazeze pe chimia procesului specific și pe temperatura de funcționare.

Această supapă poate fi instalată în conducte orizontale?

Supapa de fund cu bilă este proiectată special pentru instalarea verticală sub rezervoare și vase. Deși poate fi instalat în linii orizontale, beneficiile de spălare și drenare sunt reduse semnificativ. Pentru aplicații orizontale, se recomandă o supapă cu bilă standard.

Ce întreținere este necesară pentru această supapă?

Se recomandă inspecția periodică a scaunelor din PTFE și a inelelor O ale tijei. Pentru o funcționare rar, ciclați supapa trimestrial pentru a preveni lipirea scaunului. Dacă apare o scurgere la tijă, strângeți piulița presetupei treptat. Înlocuiți scaunele dacă sunt uzate peste 0,5 mm adâncime.

Aceste supape cu fund cu bilă sunt utilizate în industria chimică, metalurgică, fotovoltaică, nucleară, litiu, semiconductoare electronice, alimentară, farmaceutică, auto și industriale de tratare a apei pentru manipularea lichidelor acido-alcaline, apă ultrapură, apă potabilă, apă de calitate electronică și conducte de ape uzate industriale.

Companie

Pipeline Zheyi (Wuhan) Co., Ltd.

ZHEYI Group Da China Supapă de fund cu bilă SCH8O/DIN UPVC/CPVC Pentru industria alimentară/auto/electronică furnizor şi la comanda Supapă de fund cu bilă SCH8O/DIN UPVC/CPVC Pentru industria alimentară/auto/electronică fabrică. Am fost fondați în 2007, concentrându-ne pe cercetarea și dezvoltarea, fabricarea, vânzarea și service-ul țevilor industriale din CPVC și UPVC. Compania a obținut o serie de certificări, inclusiv licența de producție a echipamentelor speciale, licența de igienă a produselor legate de apă din provincia Zhejiang, certificarea sistemului de management al calității IS09001, certificarea sistemului de management de mediu IS014001 și certificarea sistemului de management al sănătății și securității ocupaționale IS045001. Compania deține peste 50 de drepturi de proprietate intelectuală independente și drepturi de import și export auto-operate. Pentru a oferi produse diversificate și servicii mai bune, compania a introdus tehnologii avansate, echipamente de scule, materii prime și sisteme de management unice din Germania și Statele Unite. De-a lungul anilor, produsele noastre au fost utilizate pe scară largă în transportul prin conducte de lichide acide și alcaline, apă ultrapură, apă potabilă, apă pură de calitate electronică și ape uzate industriale în industriile chimică, metalurgică, fotovoltaică, energie nucleară, baterii litiu, semiconductori electronici, alimentară, medicală, auto, tratarea apei industriale și alte industrii. În prezent, Grupul ZHEYI a înființat peste 30 de companii de vânzări în toată țara, iar toate tipurile de produse sunt exportate în Europa, America, Asia de Sud-Est și alte țări și regiuni, fiind foarte apreciate de clienții interni și străini.

Certificat de onoare

Ştiri

Unde sunt utilizate țevile SCH 80 UPVC în aplicații indust...
Jul 30,2026
Procesatorii chimici, operatorii de tratare a apei și instalațiile industriale specifică SCH 80 Teava UPVC oriunde un sistem de conducte trebuie să mențină o presiune internă mai mare și să reziste expun...
află mai multe
Ce face ca țeava SCH 80 UPVC să fie o alegere de încredere...
Jul 23,2026
Țeava SCH 80 UPVC este construită cu un perete mai gros decât țeava SCH 40 la același diametru exterior, ceea ce îi crește nivelul de presiune și o face standardul pentru liniile industriale care transportă substan...
află mai multe
De ce țeava SCH 80 UPVC este utilizată pe scară largă în s...
Jul 16,2026
Grosimea peretelui este singura specificație care separă o țeavă evaluată pentru presiune industrială solicitantă de una destinată utilizării rezidențiale ușoare. SCH 80 Teava UPVC se așează ferm pe part...
află mai multe

Lăsaţi un mesaj

Control strict al calității

Grupul ZHEYI aderă la principiul „calității pe primul loc”, adoptă echipamente avansate la nivel internațional și materii prime de înaltă calitate, controlează strict fiecare verigă a producției și se angajează să ofere produse în curs de dezvoltare cu performanțe excelente și un aspect rafinat.

Compania utilizează cele mai avansate echipamente de producție și materiale de înaltă calitate, inclusiv Sekisui din Japonia și Lubrizol din Statele Unite. „ZHEYI” combină perfect tehnologia de producție rafinată cu managementul profesional, iar fiecare produs este supus unui control strict al calității - de la producție, inspecție până la livrarea finală, asigurând combinația perfectă între aspect și funcționalitate.
Testarea performanței de precizie

La ZHEYI, fiecare produs este realizat meticulos, concentrându-se nu doar pe un design estetic rafinat, ci și pe o calitate intrinsecă excelentă. Testarea strictă a performanței asigură că produsul își poate menține stabilitatea și durabilitatea chiar și în condiții dure.:

● Testarea densității: Măsoară densitatea materialului pentru a asigura uniformitatea și stabilitatea structurilor.
● Testul de temperatură de înmuiere Vicat: evaluează gradul de înmuiere al materialelor în condiții de temperatură ridicată pentru a asigura capacitatea produsului de a rezista la deformare în diverse medii.
● Test la cuptor: simulează rezistența la căldură pe termen lung și verifică capacitatea produsului de a rezista la temperaturi ridicate pentru o perioadă lungă de timp.
● Test hidrostatic: Evaluează rezistența țevilor în condiții de presiune ridicată pentru a asigura siguranța și fiabilitatea produsului.
● Test de impact cu ciocanul: Testați rezistența la impact a produsului în timpul transportului, instalării și utilizării zilnice.

Supapă de fund cu bilă SCH8O/DIN UPVC/CPVC Cunoștințe din industrie

Rolul cheie și punctele de instalare ale supapelor cu fund sferic în sistemele de fluide chimice

În sistemele de fluide chimice, Supape cu fund sferic UPVC/CPVC au devenit tipul de supapă preferat în multe industrii cheie datorită rezistenței excelente la coroziune, designului ușor și performanței de etanșare fiabile. Următoarele sunt rolurile sale principale și punctele de instalare în diverse industrii:

1. Rolul cheie al supapelor cu fund sferic
Etanșare sigură și control al fluidului
Supapa cu fund sferic adoptă o structură de închidere sferică, care poate realiza deschiderea și închiderea rapidă, previne eficient scurgerea medie și este potrivită pentru fluide de înaltă puritate sau periculoase (cum ar fi acizi, alcalii și solvenți organici).
În industriile semiconductoare electronice și fotovoltaice, supapele trebuie să evite contaminarea cu ioni metalici. Materialele UPVC/CPVC sunt perfect potrivite pentru apă ultrapură, soluții de gravare și alte medii.

Rezistență la coroziune și durată lungă de viață
CPVC este rezistent la temperaturi ridicate (până la 90°C sau mai mult), potrivit pentru sistemele de răcire cu apă din centralele nucleare sau procesele de decapare din industria metalurgică.
UPVC este rezistent la substanțele corozive precum clorul și sarea din apele uzate industriale și tratarea apei potabile, prelungind durata de viață a echipamentului.

Aplicații sanitare
În domeniul medicinei și al apei potabile sigure, peretele interior al supapei cu fund sferic este neted pentru a evita creșterea bacteriilor și pentru a îndeplini standardele FDA sau NSF.

Economie de energie și protecția mediului
Structura ușoară reduce sarcina conductei, reduce consumul de energie în sistemul industrial de tratare a apei și susține conformitatea cu mediul.

2. Puncte de instalare
Verificarea adaptabilității materialelor
Confirmați compatibilitatea mediului cu UPVC/CPVC (cum ar fi acidul sulfuric concentrat și solvenții benzeni pot necesita materiale speciale).
În mediul cu acid fluorhidric (HF) al industriei fotovoltaice, trebuie selectat corpul supapei armat cu CPVC.

Suport și aliniere a conductei
Supapele din plastic sunt mai puțin rigide decât supapele metalice, iar consolele trebuie adăugate în timpul instalării pentru a evita deformarea datorată solicitării conductei, în special în conductele de înaltă presiune ale centralelor nucleare.

Etanșare și prindere
Când se folosește o conexiune cu flanșă sau filet, șuruburile trebuie strânse uniform pentru a preveni fisurarea locală (cum ar fi sistemul de conducte PVDF în industria semiconductoarelor).
Se recomandă utilizarea materialelor EPDM sau PTFE pentru etanșarea garniturilor pentru a se adapta la condiții de temperatură ridicată (cum ar fi conductele de abur din industria metalurgică).

Considerente privind mediul de operare
Când sunt instalate în aer liber (cum ar fi stațiile de tratare a apei), este necesar să instalați capace de protecție UV pentru a preveni îmbătrânirea UPVC.
În atelierul curat al industriei farmaceutice, supapa trebuie spălată și pasivată după instalare.

Întreținere și testare
Verificați în mod regulat uzura bilei și a scaunului supapei, în special în mediul care conține particule în apele uzate industriale.
Când sistemul este pus în funcțiune pentru prima dată, este necesar să creșteți încet presiunea pentru a testa pentru a evita impactul efectului ciocanului de arie asupra corpului supapei din plastic.

3. Rezumatul aplicației din industrie
Siguranță și puritate ridicată: semiconductorii, fotovoltaicii și medicamentele se bazează pe caracteristicile sale lipsite de poluare.
Temperatură ridicată și coroziune: energia nucleară și metalurgia acordă prioritate versiunii rezistente la temperatură a CPVC.
Respectarea mediului: înlocuiți supapele metalice în tratarea apei potabile și a apelor uzate industriale pentru a reduce riscurile legate de metalele grele.
