UPVC/CPVC 90 ° cot

Cotul UPVC/CPVC 90 ° este o montare de înaltă performanță utilizată pe scară largă în câmpurile de construcții și industriale. Fabricat din UPVC premium (clorură de polivinil neplasticizat) sau CPVC (clorură de polivinil clorurată), acest cot de 90 ° oferă rezistență la coroziune și performanță la temperaturi ridicate.

Produsul este proiectat pentru a permite conexiuni mai ușoare ale conductelor, reducând eficient rezistența la fluxul de fluid și îmbunătățind eficiența generală a sistemului. Este potrivit pentru alimentarea cu apă, drenaj și transportul chimic de lichid, care îndeplinesc cerințe diverse. Cotul de 90 ° este ușor de instalat și se integrează perfect cu sistemele de conducte standard, care nu necesită instrumente speciale.

Contactaţi-ne

PREV：Cuplaj UPVC/CPVC
NEXT：Tee UPVC/CPVC

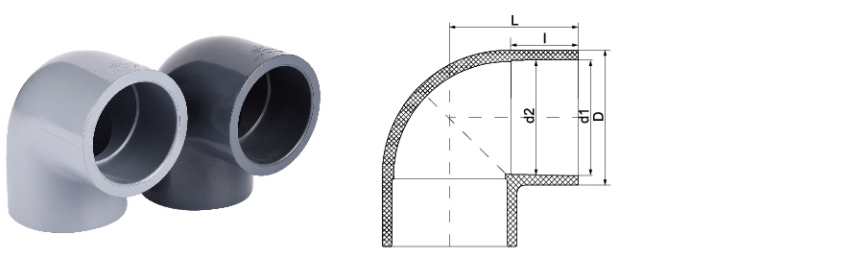

Parametru Aplicație Stşiarde tehnice

D....imensiune/nom.			DN20	DN25	DN32	DN40	DN50	DN63	DN75	DN90	DN110	DN140	DN160	DN225	DN280	DN315
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
			(1/2 ")	(3/4 ")	(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")	(8 ")	(10 ")	(12 ")
Din	D1		20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	D2		20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	UPVC	D	26.5	32	39.6	49	60	74.6	88	104	127	161	185	259.4	310	344
		L	28	33.5	40	48.5	58.5	72	84	99	119	150	170	241.5	295	325
		I	16	19	22	26	31	38	44	51	61	76	86	119	146	165
	CPVC	D	26.5	32	41	50.2	62.8	79	91	108.6	132.4	164.4	188.6	259.4	310	344
		L	29	34	42	50.5	61	75	87	102.5	123	156	178	241.5	296	325
		I	16.5	19	22.5	26.5	31.5	38	44	51.5	61.5	76.5	86.5	119	146	165
ANSI	D1		21.51	26.87	33.62	42.4	48.54	60.65	79.39	89.31	114.81	141.81	168.81	219.8	273.81	324.61
	D2		21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.21	141.11	168	218.8	272.67	323.47
	D		29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L		35	41	48	56	63	72	86	102.5	122.5	156	170	220	278	328
	I		22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153
Jis	D1		22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	D2		21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D		29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L		35	41	48	56	63	72	86	102.5	122.5	156	170	220	278	328
	I		22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153

Companie

Pipeline Zheyi (Wuhan) Co., Ltd.

Grupul Zheyi este China UPVC/CPVC 90 ° cot Pentru industria alimentară/auto/electronică Suppliers and Custom UPVC/CPVC 90 ° cot Pentru industria alimentară/auto/electronică Factory. Am fost fondate în 2007, specializate în cercetare și dezvoltare, fabricație, vânzare și servicii de conducte industriale ale CPVC și UPVC. Acesta a obținut o licență de producție de echipamente speciale, Document de aprobare a licenței sanitare a produselor sanitare din provincia Zhejiang, Documentul de aprobare a licenței sanitare, IS09001 Calitatea de gestionare a calității, certificatul de sistem de gestionare a mediului IS014001, certificat de sistem de gestionare a sănătății și securității pentru sănătate și alte certificate. Deține, de asemenea, mai mult de 50 de drepturi independente de proprietate intelectuală și de autogestionare a importului și a puterii de export. Pentru a oferi produse diversificate și servicii mai bune, compania a introdus tehnologie avansată, echipamente de scule și sisteme unice de materii prime și management din Germania și America. De-a lungul anilor, produsele noastre sunt utilizate pe scară largă în industria chimică, metalurgie, fotovoltaică, energie nucleară, litiu, semiconductor electronic, alimente, medicamente, automobile, tratarea apei industriale și alte industrii în lichid acid și alcalin, apă ultra-pură, apă de băut, apă electronică, transport de conducte de apă industrială. În prezent, Zheyi Group a înființat peste 30 de companii de vânzări la nivel național. Categoriile de produse sunt exportate în Europa, America, Asia de Sud -Est și alte țări și regiuni. Produsele noastre sunt binevenite de clienții de pe piețele interne și internaționale.

Certificat de onoare

Ştiri

Certificat
Dec 12,2024
CITEŞTE MAI MULT

Feedback mesaj

Control strict al calității

Ghidat de principiul „Calității primul”, Zheyi Group folosește echipamente avansate la nivel internațional și materii prime premium pentru a menține un control strict asupra fiecărei etape de producție. Scopul este de a livra produse de conductă care excelează atât în performanță, cât și în estetică.

Compania folosește echipamente de producție de ultimă generație și materiale de înaltă calitate, inclusiv Sekisui din Japonia și Lubrizol din Statele Unite. Printr -un amestec perfect de tehnici de producție sofisticate și management profesional, fiecare produs „Zheyi” suferă un control riguros al calității - de la producție și inspecție până la livrarea finală - asigurând perfecțiunea atât în aspect, cât și în funcționalitate.
Testarea performanței de precizie

La Zheyi, fiecare produs este conceput nu numai cu accent pe estetica rafinată, ci și cu un angajament neclintit față de o calitate internă superioară. Testarea riguroasă a performanței asigură stabilitatea și durabilitatea produsului, chiar și în condiții provocatoare:

● Test de densitate: Măsoară densitatea materialului pentru a asigura uniformitatea și stabilitatea structurală.
● Test de temperatură de înmuiere VICAT: evaluează înmuierea materialelor în condiții de temperatură ridicată pentru a asigura rezistența la deformare în diferite medii.
● Testul cuptorului: simulează rezistența la căldură pe termen lung, verificând capacitatea produsului de a rezista la expunerea prelungită la temperaturi ridicate.
● Test hidrostatic: evaluează rezistența conductelor în condiții de înaltă presiune pentru a garanta siguranța și fiabilitatea.
● Test de impact al ciocanului pentru căderi: testează rezistența la impact pentru a asigura durabilitatea produsului în timpul transportului, instalării și utilizării zilnice.

UPVC/CPVC 90 ° cot Industry knowledge

Cum să selectați corect UPVC/CPVC 90 ° coate ? Explicație detaliată a nivelului de presiune și a standardelor de mărime

În sistemele de conducte industriale, UPVC (clorură de polivinil neplasticizată) și CPVC (clorură de polivinil clorurată) 90 ° coatele sunt conectori cheie, iar selecția lor afectează în mod direct siguranța, durabilitatea și eficiența de funcționare a sistemului. Selecția corectă necesită o examinare cuprinzătoare a proprietăților materiale, a nivelurilor de presiune, a standardelor de mărime și a nevoilor speciale ale diferitelor industrii.

1. Selecția materialelor: diferența cheie între UPVC și CPVC
UPVC este potrivit pentru temperatura normală (0 ° C ~ 60 ° C) și mediul de presiune joasă, are o rezistență bună la acid și coroziune alcalină, costuri reduse și este adesea utilizat în apa potabilă sigură (apă potabilă sigură), tratarea apei industriale (tratarea apei industriale), administrarea obișnuită de apă potabilă (apă potabilă) și alte scenarii.

CPVC este rezistent la temperaturi ridicate (până la 93 ° C ~ 110 ° C) și are o rezistență la compresiune mai mare. Este potrivit pentru suporturi corozive la temperaturi ridicate. Aplicațiile tipice includ transportul lichidului de decapare în industria metalurgică, conductele chimice de înaltă puritate în industria fotovoltaică, sistemele de apă ultrapură în industria semiconductorilor electronici, conductele de sterilizare la temperaturi ridicate în industria medicamentelor, în conductele de covoare rezistente la radiații în centralele nucleare.

2. Selecția gradului de presiune (standardele PN și SCH)
Capacitatea de rulare a presiunii cotului depinde de gradul peretelui. Standardele comune de presiune includ PN (presiune nominală, cum ar fi PN6, PN10, PN16) și SCH (Schedule, cum ar fi SCH40, SCH80).

Pentru apă potabilă sigură și tratarea obișnuită a apei, materialul UPVC este de obicei selectat, iar gradul de presiune PN6 ~ PN10 poate satisface nevoile. În industria industrială a apelor uzate și a metalurgiei, datorită corozivității puternice a mass-media, se recomandă alegerea coatelor PN10 ~ PN16 sau SCH80 CPVC pentru a asigura rezistența pe presiune pe termen lung și rezistența la coroziune chimică.

Industriile fotovoltaice, electronice cu semiconductor și medicamente au cerințe extrem de ridicate pentru curățenia conductelor și rezistența chimică și, de obicei, folosesc coatele CPVC SCH40 sau SCH80 pentru a se asigura că mediile de înaltă puritate nu sunt contaminate. Aplicațiile centralei nucleare necesită materiale speciale CPVC rezistente la radiații care îndeplinesc standarde stricte, cum ar fi ASME NQA-1.

3. Standarde de mărime (DN și inci)
Mărimea cotului UPVC/CPVC 90 ° trebuie să se potrivească cu sistemul de conducte. Standardele comune includ metrica (DN15, DN50, DN100, etc.) și imperial (1/2 ", 2", 4 ", etc.).

În industria electronică cu semiconductor și fotovoltaică, coatele cu diametrul mic (DN15 ~ DN50) sunt de obicei utilizate datorită necesității unui control fluid de înaltă precizie. Coatele cu diametru mare de DN80 ~ DN300 sunt utilizate în mod obișnuit în tratarea apelor uzate industriale și în industriile metalurgice din cauza debitului mare. Centralele nucleare și industria farmaceutică trebuie să urmeze cu strictețe standardele industriei pentru a asigura o potrivire exactă a dimensiunilor pentru a evita riscurile de scurgere sau de contaminare.

4. Certificări și cerințe specifice industriei
Diferite industrii au cerințe de certificare diferite pentru coate:
Apă potabilă sigură / apă potabilă: trebuie să se conformeze cu certificarea NSF / ANSI 61 pentru siguranța alimentelor.
Semiconductor electronic / fotovoltaic: necesită perete interior ultra-neted pentru a reduce depunerea de particule, iar unele aplicații necesită certificare semi F57.
Medicină: Standardele USP Class VI sau FDA trebuie îndeplinite pentru a se asigura că nu este scurs niciun plastifiant.
Energia nucleară: trebuie să fie adoptate certificarea de calitate ASME NQA-1 și trebuie utilizate materiale CPVC modificate cu radiații.

5. Recomandări de instalare și întreținere
Metoda de conectare: coatele UPVC/CPVC sunt de obicei legate cu solvenți (lipici din PVC). În timpul instalării, asigurați -vă că interfața este curată și fără ulei.
Distanță de sprijin: conductele cu diametrul mare (CPVC) sau cu diametru mare necesită rame de asistență suplimentare pentru a evita deformarea din cauza expansiunii termice sau a impactului fluidului.
Inspecție regulată: În industriile cu risc ridicat, cum ar fi energia chimică și nucleară, coatele trebuie să fie inspectate în mod regulat pentru semne de fisuri, îmbătrânire sau coroziune și piese deteriorate trebuie înlocuite în timp util.
