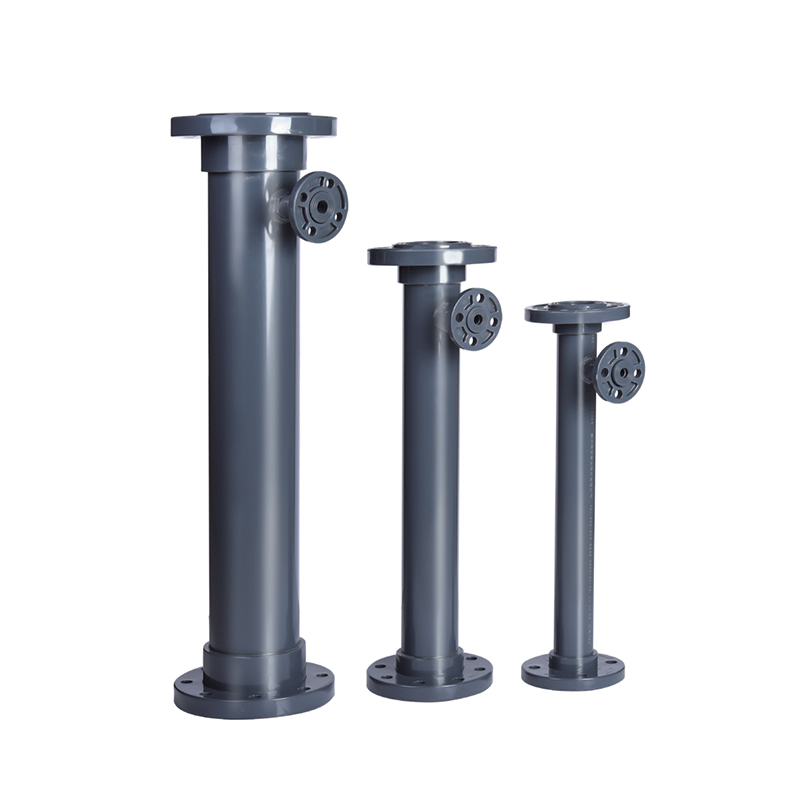

Mixer static SCH8O/DIN UPVC/CPVC SK

Mixerul static de tip UPVC/CPVC SK este un dispozitiv de amestecare a fluidelor de înaltă eficiență conceput pentru diverse aplicații industriale. Este deosebit de potrivit pentru tratarea apei, procesarea chimică, prelucrarea alimentelor și produsele farmaceutice, amestecând eficient diferite lichide, gaze și solide pentru a asigura consistența și uniformitatea produsului.

Designul său modular simplifică instalarea și întreținerea, adaptându-se la diferite dimensiuni și cerințe de debit cu o flexibilitate ridicată.

Contactaţi-ne

Anterior：Filtru coș SCH8O/DIN UPVC/CPVC
Următorul：Supapă de reținere oscilantă SCH8O/DIN UPVC/CPVC

parametru aplicație Standarde tehnice

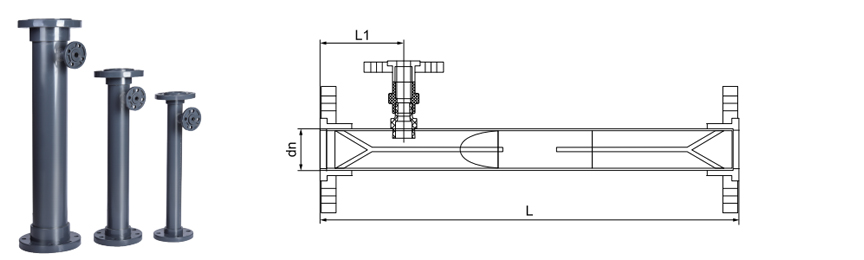

dn	DN	L	L1	Port de dozare (implicit 1)	Debitul (m/s)	Flux (m³/h)	Tip conexiune
63	50	500	100	dn20	<1	<6,84	Flanșă
75	65	600	100	dn20	<1	<11,88	Flanșă
90	80	650	100	dn20	<1	<18.08	Flanșă
110	100	700	110	dn20	<1	<28.08	Flanșă
140	125	900	130	dn25	<1	<43,92	Flanșă
160	150	1000	150	dn25	<1	<63,36	Flanșă
225	200	1300	190	dn32	<1	<108	Flanșă
280	250	1500	220	dn32	<1	<180	Flanșă
315	300	1600	240	dn32	<1	<262,8	Flanșă
355	350	1700	260	dn32	<	<360	Flanșă
400	400	2000	290	dn40	<1	<468	Flanșă

SCH80 / DIN · TIP SK

Mixer static UPVC / CPVC

Elemente elicoidale · Amestecare pasivă · Fără piese mobile

Mixerul static de tip SCH80/DIN UPVC/CPVC SK este un dispozitiv de amestecare inline pentru sisteme corozive și de înaltă puritate. Construit conform standardelor ASTM SCH80 și DIN, folosește elemente elicoidale fixe care împart, rotesc și recombină fluxurile - furnizând amestecare omogenă cu piese în mișcare zero. Geometria SK funcționează în regimuri de curgere laminare, tranziționale și turbulente. Corpurile sunt UPVC pentru servicii generale sau CPVC pentru temperaturi de până la 93°C. Elementele se potrivesc cu materialul corpului pentru compatibilitate chimică completă. Aplicațiile includ diluarea acidului, amestecarea cu apă ultrapură, ajustarea pH-ului, amestecarea polimerilor și dozarea chimică.

DN15–DN200 Dimensiuni

PN10–PN16 Presiune

-20°C până la 93°C Gama CPVC

SK elicoidal Element

Zero piese în mișcare

Fără garnituri, rulmenți sau componente rotative. Elimină uzura și costurile de întreținere.

Omogenizare completa

Elementele elicoidale împart și recombină fluxul continuu pe toată secțiunea transversală a conductei.

Funcționare cu energie scăzută

Geometria optimizată a elementului minimizează căderea de presiune, menținând în același timp eficiența amestecării.

Inerție chimică

UPVC și CPVC rezistă la acizi, baze și săruri. CPVC suportă 93°C în mod continuu.

Specificatii tehnice

Corpul UPVC · CPVC

Elemente UPVC · CPVC · PTFE

Tipul de element SK elicoidal · 4–6 per carcasă

Conexiuni Priză · Flanșă · Filetat

Standarde ASTM D2467 · DIN 8061/8062

Date de performanță

Regimuri de curgere Laminar · Tranzițional · Turbulent

Lungimea elementului 1,5 × ID conductă

Elemente per mixer 4 până la 12 (personalizat)

dP tipic 0,2 – 1,0 bar

Mai multe elemente cresc intensitatea amestecării și scăderea presiunii. Consultați fabrica pentru dimensionare.

Domenii de aplicare

chimică Diluare acidă · Ajustare pH · Amestecare de polimeri

Semiconductor Amestecare UPW · Amestecare chimică pe bancă umedă

Energie Electrolit · Etchant · Condiționarea lichidului de răcire

apă Floculant · Dezinfectant · Neutralizare

Pharma Apă DI · CIP · Omogenizare ingrediente

Automobile Aditiv · Vopsea · Amestecare lichid de răcire

Ghid de instalare

Orice orientare. Săgeata de curgere trebuie să se alinieze cu direcția.
Lăsați 3-5 diametre de țeavă să treacă drept în amonte.
Sudarea cu solvent: utilizați grund corect și ciment pentru material.
Șuruburile flanșei: strângeți uniform la 15–20 Nm cu garnitură completă.
Inspectați elementele pentru murdărire sau deteriorare în timpul întreținerii de rutină.

Limite de funcționare

UPVC: 60°C max. · CPVC: 93°C max. · PTFE: 120°C max.
Nu pentru serviciul cu abur. Evitați schimbările rapide de temperatură.
Solidele >5% din volum necesită revizuire din fabrică.
Numărul Reynolds minim necesar pentru amestecarea laminară.
Expunere la UV: utilizați rășină stabilizată sau aplicați un strat protector.

Întrebări frecvente

De câte elemente am nevoie?

Fluxul laminar necesită 6-12 elemente. Debitul turbulent are nevoie de 4-6. Fluidele cu vâscozitate mare au nevoie de mai mult. Furnizați datele despre debit și vâscozitate pentru o recomandare personalizată.

La ce scădere de presiune mă pot aștepta?

De obicei, 0,2–1,0 bar, în funcție de debit, vâscozitate și numărul de elemente. Utilizați instrumentul nostru de dimensionare sau contactați-ne cu condițiile de proces pentru un calcul precis.

Poate face față fluidelor abrazive?

Solidele moderate sunt acceptabile. Mediile abrazive accelerează uzura. Pentru astfel de cazuri, se recomandă utilizarea CPVC cu elemente PTFE. Pentru >5% solide, consultați-ne pentru datele de uzură și opțiunile de material.

Cum se curăță dacă este murdară?

Clătiți cu solvent compatibil pentru murdăriri ușoare. Pentru acumulari grele, dezasamblați și curățați mecanic elementele elicoidale. Inspecția regulată previne acumularea excesivă.

Companie

Pipeline Zheyi (Wuhan) Co., Ltd.

ZHEYI Group Da China Mixer static SCH8O/DIN UPVC/CPVC SK Pentru industria alimentară/auto/electronică furnizor şi la comanda Mixer static SCH8O/DIN UPVC/CPVC SK Pentru industria alimentară/auto/electronică fabrică. Am fost fondați în 2007, concentrându-ne pe cercetarea și dezvoltarea, fabricarea, vânzarea și service-ul țevilor industriale din CPVC și UPVC. Compania a obținut o serie de certificări, inclusiv licența de producție a echipamentelor speciale, licența de igienă a produselor legate de apă din provincia Zhejiang, certificarea sistemului de management al calității IS09001, certificarea sistemului de management de mediu IS014001 și certificarea sistemului de management al sănătății și securității ocupaționale IS045001. Compania deține peste 50 de drepturi de proprietate intelectuală independente și drepturi de import și export auto-operate. Pentru a oferi produse diversificate și servicii mai bune, compania a introdus tehnologii avansate, echipamente de scule, materii prime și sisteme de management unice din Germania și Statele Unite. De-a lungul anilor, produsele noastre au fost utilizate pe scară largă în transportul prin conducte de lichide acide și alcaline, apă ultrapură, apă potabilă, apă pură de calitate electronică și ape uzate industriale în industriile chimică, metalurgică, fotovoltaică, energie nucleară, baterii litiu, semiconductori electronici, alimentară, medicală, auto, tratarea apei industriale și alte industrii. În prezent, Grupul ZHEYI a înființat peste 30 de companii de vânzări în toată țara, iar toate tipurile de produse sunt exportate în Europa, America, Asia de Sud-Est și alte țări și regiuni, fiind foarte apreciate de clienții interni și străini.

Certificat de onoare

Ştiri

Unde sunt utilizate țevile SCH 80 UPVC în aplicații indust...
Jul 30,2026
Procesatorii chimici, operatorii de tratare a apei și instalațiile industriale specifică SCH 80 Teava UPVC oriunde un sistem de conducte trebuie să mențină o presiune internă mai mare și să reziste expun...
află mai multe
Ce face ca țeava SCH 80 UPVC să fie o alegere de încredere...
Jul 23,2026
Țeava SCH 80 UPVC este construită cu un perete mai gros decât țeava SCH 40 la același diametru exterior, ceea ce îi crește nivelul de presiune și o face standardul pentru liniile industriale care transportă substan...
află mai multe
De ce țeava SCH 80 UPVC este utilizată pe scară largă în s...
Jul 16,2026
Grosimea peretelui este singura specificație care separă o țeavă evaluată pentru presiune industrială solicitantă de una destinată utilizării rezidențiale ușoare. SCH 80 Teava UPVC se așează ferm pe part...
află mai multe

Lăsaţi un mesaj

Control strict al calității

Grupul ZHEYI aderă la principiul „calității pe primul loc”, adoptă echipamente avansate la nivel internațional și materii prime de înaltă calitate, controlează strict fiecare verigă a producției și se angajează să ofere produse în curs de dezvoltare cu performanțe excelente și un aspect rafinat.

Compania utilizează cele mai avansate echipamente de producție și materiale de înaltă calitate, inclusiv Sekisui din Japonia și Lubrizol din Statele Unite. „ZHEYI” combină perfect tehnologia de producție rafinată cu managementul profesional, iar fiecare produs este supus unui control strict al calității - de la producție, inspecție până la livrarea finală, asigurând combinația perfectă între aspect și funcționalitate.
Testarea performanței de precizie

La ZHEYI, fiecare produs este realizat meticulos, concentrându-se nu doar pe un design estetic rafinat, ci și pe o calitate intrinsecă excelentă. Testarea strictă a performanței asigură că produsul își poate menține stabilitatea și durabilitatea chiar și în condiții dure.:

● Testarea densității: Măsoară densitatea materialului pentru a asigura uniformitatea și stabilitatea structurilor.
● Testul de temperatură de înmuiere Vicat: evaluează gradul de înmuiere al materialelor în condiții de temperatură ridicată pentru a asigura capacitatea produsului de a rezista la deformare în diverse medii.
● Test la cuptor: simulează rezistența la căldură pe termen lung și verifică capacitatea produsului de a rezista la temperaturi ridicate pentru o perioadă lungă de timp.
● Test hidrostatic: Evaluează rezistența țevilor în condiții de presiune ridicată pentru a asigura siguranța și fiabilitatea produsului.
● Test de impact cu ciocanul: Testați rezistența la impact a produsului în timpul transportului, instalării și utilizării zilnice.

Mixer static SCH8O/DIN UPVC/CPVC SK Cunoștințe din industrie

Compararea performanței și diferențele de mediu aplicabile ale Mixere statice UPVC și CPVC

Mixerele statice (tip SK) sunt utilizate pe scară largă în domeniile chimice, tratarea apei și industriale de înaltă puritate, iar selecția materialului (UPVC sau CPVC) afectează în mod direct rezistența la coroziune, rezistența la temperatură și durata de viață. Mai jos este o comparație a performanței celor două materiale și o analiză a aplicațiilor tipice din industrie:

1. Comparația rezistenței chimice
UPVC (policlorură de vinil neplastifiată):
Are o rezistență excelentă la soluții acide, alcaline și sărate (cum ar fi acidul clorhidric, acidul sulfuric, hipocloritul de sodiu etc.), dar este ușor corodat de unii solvenți organici (cum ar fi cetonele și hidrocarburile aromatice).

Industrii aplicabile:
Tratarea apei industriale (apa de racire, apa circulanta pentru reglarea pH-ului).
Apa de baut: folosita pentru clorinare si amestecarea floculantilor, in conformitate cu standardele de igiena.
Ape uzate industriale: neutralizați apele uzate acide/alcaline.

CPVC (policlorura de vinil clorurata):
Prin tratarea cu clorurare, rezistența chimică este îmbunătățită și poate rezista la concentrații mai mari de acizi și alcaline și unor solvenți organici (cum ar fi concentrații scăzute de alcooli).

Industrii aplicabile:
Semiconductor electronic: livrare mixtă de substanțe chimice de înaltă puritate (cum ar fi soluția de gravare).
Medicament: Tratament mediu coroziv în prepararea medicamentelor lichide.
Fotovoltaic: sistem de amestecare a lichidului de curățare cu acid.

2. Diferența de rezistență la temperatură
UPVC:
Temperatura aplicabilă pe termen lung ≤60°C, vârf pe termen scurt 80°C, potrivită pentru condiții normale de temperatură.

Scenarii tipice:
Apă de băut sigură: Dozare și amestecare la temperatură normală.
Metalurgie: Pretratarea lichidului rezidual de decapare la temperatură joasă.

CPVC:
Rezistență la temperatură pe termen lung până la 90 ° C, toleranță pe termen scurt 110 ° C, potrivit pentru medii de temperatură înaltă.

Scenarii tipice:
Centrală nucleară: Amestecarea aditivilor chimici în sistemele cu apă de răcire la temperatură înaltă.
Secțiunea de temperatură înaltă a apei uzate industriale: cum ar fi tratarea de omogenizare a deșeurilor lichide fierbinți de acid și alcalin.

3. Rezistență mecanică și durata de viață
UPVC:
Cost redus, dar rezistență slabă la impact, potrivit pentru medii cu vibrații nemecanice, cu presiune scăzută (cum ar fi sistemele de dozare a instalațiilor de apă).

CPVC:
Rigiditate mai mare și rezistență la fluaj, potrivite pentru condiții de înaltă presiune sau vibrații (cum ar fi conductele de livrare a substanțelor chimice de înaltă presiune în instalațiile de semiconductori).

4. Recomandări de selecție în industrie
Câmpuri în care UPVC este preferat:
Tratarea apei la temperatura camerei și cu coroziune slabă (cum ar fi apa potabilă, apa industrială în circulație) și pretratarea apelor uzate metalurgice.
Câmpurile în care trebuie utilizat CPVC:
Temperatură ridicată (cum ar fi sistemele de răcire a centralelor nucleare), coroziune ridicată (cum ar fi soluțiile de gravare a semiconductoarelor) și amestecarea solvenților organici (cum ar fi sinteza intermediară farmaceutică).
