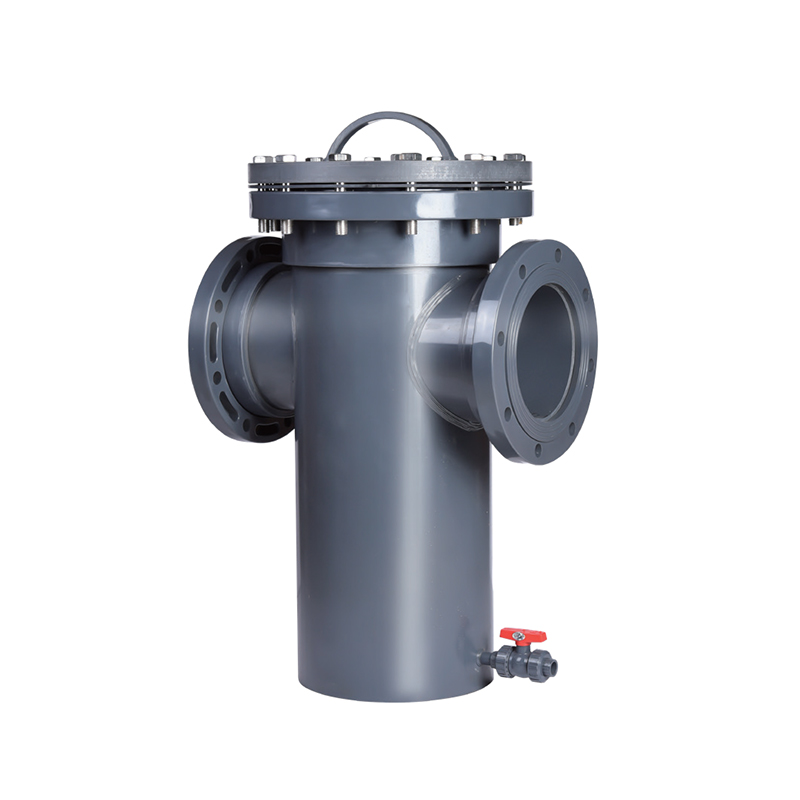

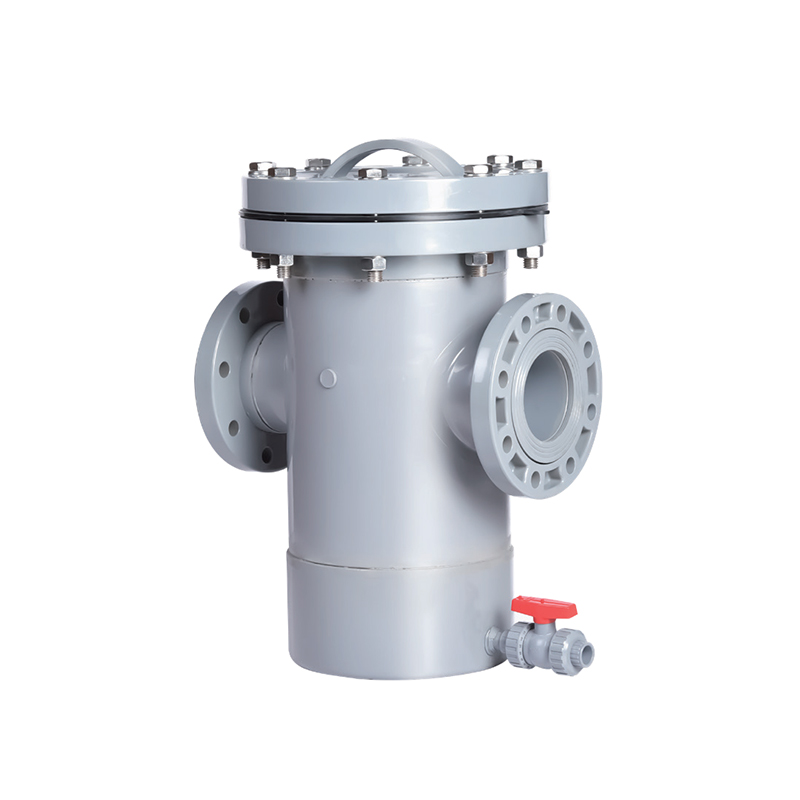

Filtru coș SCH8O/DIN UPVC/CPVC

Filtrul coș UPVC/CPVC este un dispozitiv de filtrare de înaltă eficiență utilizat pe scară largă în tratarea apei, procesarea chimică, alimente și alte domenii industriale. Designul său unic îndepărtează eficient impuritățile și particulele solide din lichide, asigurând funcționarea normală a sistemului.

Filtrul are ecrane de filtrare cu mai multe straturi, permițând utilizatorilor să selecteze diferite precizii de filtrare în funcție de nevoile reale, îmbunătățind eficiența filtrării și prelungind durata de viață a echipamentului. Întreținerea și curățarea sunt simple, deoarece utilizatorii trebuie doar să scoată periodic coșul cu filtru pentru curățare, reducând costurile de întreținere și volumul de muncă.

Contactaţi-ne

Anterior：Supapă cu bilă pneumatică UPVC/CPVC
Următorul：Mixer static SCH8O/DIN UPVC/CPVC SK

parametru aplicație Standarde tehnice

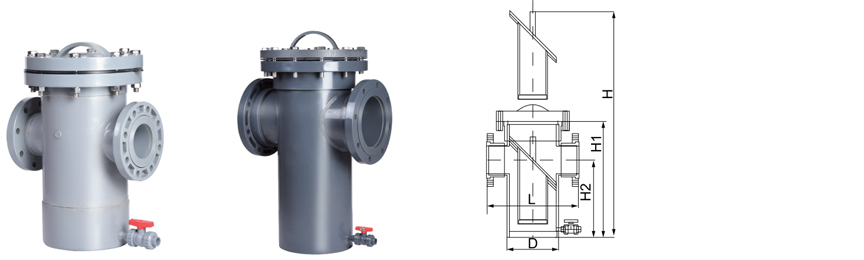

dn	DN	L	H	H1	D	Scurgeți
20	15	180	475	260	75	dn20
25	20	80	475	260	75	dn20
32	25	180	475	260	90	dn20
40	32	200	490	270	90	dn25
50	40	260	555	300	110	dn25
63	50	260	555	300	110	dn25
75	65	330	665	360	140	dn32
90	80	340	735	400	160	dn32
110	100	400	835	470	225	dn32
140	125	480	985	550	280	dn40
160	150	500	1145	630	280	dn40
225	200	560	435	780	315	dn50
280	250	660	1725	930	400	dn50
315	300	750	2245	1200	450	dn63

SCH80 / DIN · STRATOR INLINE

Filtru coș UPVC / CPVC

Coș detașabil · Perforat sau plasă · Capac cu deschidere rapidă

Filtrul coș SCH80/DIN UPVC/CPVC este o sită inline concepută pentru a îndepărta solidele în suspensie din fluxurile de fluide corozive și de înaltă puritate. Fabricat conform standardelor ASTM SCH80 și DIN, acest filtru folosește un coș detașabil perforat sau plasă care captează particulele în timp ce permite un flux continuu. Coșul este accesibil printr-un capac cu deschidere rapidă, permițând curățarea sau înlocuirea rapidă fără a demonta conducta. Corpul filtrului este disponibil în UPVC pentru servicii chimice generale și CPVC pentru temperaturi ridicate de până la 93°C. Cosul poate fi specificat in materiale termoplastice sau metalice asortate in functie de aplicatie. Acest filtru este utilizat pe scară largă pentru a proteja pompele, supapele și instrumentele din aval de deteriorarea abrazivă și murdăria.

DN25–DN200 Gama de dimensiuni

PN10–PN16 Presiune nominală

-20°C până la 93°C Gama CPVC

Tip coș Perforat / plasă

Coș detașabil

Extrageți și curățați fără a îndepărta corpul filtrului din conductă, reducând timpul de întreținere.

Rezistenta chimica

Corpurile UPVC și CPVC rezistă acizilor, bazelor și sărurilor. CPVC extinde serviciul la 93°C.

Cădere scăzută de presiune

Suprafața mare deschisă a coșului minimizează restricția de flux, reducând energia de pompare, menținând în același timp captarea particulelor.

Filtrare versatilă

Coșuri perforate pentru strecurare grosieră sau coșuri cu plasă pentru filtrare fină. Dimensiuni personalizate disponibile.

Constructii

Corpul UPVC · CPVC

Coș UPVC · CPVC · SS304 · SS316

Sigiliu capac EPDM · FKM · PTFE

Conexiuni Priză · Flanșă · Filetat

Filtrare

Perforat găuri de 0,5-10 mm

Mesh 20-200 ochiuri

Personalizat Crestat · Sârmă pană

Coș volume 0,5–15 L (în funcție de dimensiune)

Standarde

ASTM D2467 (SCH80)

DIN 8061/8062

Presiune PN10–PN16

Temperatura UPVC 60°C · CPVC 93°C

Scenarii de aplicare

01 chimică Protejarea pompelor de calcar și reziduuri în liniile de transfer de acid

02 Semiconductor Lustruire UPW și îndepărtarea particulelor în băncile umede

03 Energie Filtrarea lichidului de răcire și solicitarea electroliților în producția de baterii

04 apă Cererea apelor uzate și pretratarea cu osmosi inversă

05 Pharma apă DI și protecție a buclei CIP

06 Automobile Filtrare pentru vopsea, lichid de răcire și spălare a pieselor

Ghid de instalare

Instalați cu camera de coș orientată în jos sau orizontal. Săgeata de flux trebuie să se alinieze.
Lăsați spațiu adecvat pentru îndepărtarea coșului. Distanța minimă este egală cu lungimea coșului.
Utilizați grund și ciment specific UPVC sau CPVC pentru conexiunile de sudură cu solvent.
Șuruburi de flanșă: utilizați garnituri integrale. Strângeți uniform la 15–20 Nm în model încrucișat.
Inspectați coșul pentru a nu se deteriora înainte de instalare. Asigurați-vă o așezare adecvată în carcasă.

Limite critice

Temperatura: UPVC 60°C max · CPVC 93°C max. Basket may have lower limit.
Nu depășiți presiunea nominală. Presiunea diferențială crește pe măsură ce se încarcă coșul.
Monitorizați căderea de presiune. Curățați coșul când dP depășește 0,5 bar.
Verificați compatibilitatea materialului coșului cu chimia procesului.
Utilizați rășină stabilizată la UV sau un strat de protecție pentru instalații în aer liber.

Întrebări frecvente

Cât de des ar trebui să curăț coșul?

Frecvența curățării depinde de încărcarea cu solide și de debitul. Monitorizați diferența de presiune pe filtru. Când presiunea diferențială atinge 0,3–0,5 bar peste valoarea de curățare, coșul trebuie îndepărtat și curățat. În aplicațiile cu conținut ridicat de solide, poate fi necesară o inspecție zilnică.

Care este diferența dintre coșurile perforate și cele din plasă?

Coșurile perforate au găuri găurite și sunt folosite pentru încordarea grosieră (2–10 mm). Coșurile cu plasă folosesc pânză de sârmă țesătă și asigură o filtrare mai fină (20-200 ochiuri). Coșurile din plasă oferă o eficiență mai mare de filtrare, dar au cădere de presiune mai mare. Selecția depinde de dimensiunea particulelor și de pierderea admisibilă de presiune.

Coșul poate fi înlocuit cu un alt tip mai târziu?

Da, coșul este interschimbabil. Puteți comuta între coșurile perforate și cele din plasă pe măsură ce cerințele procesului se modifică. Asigurați-vă că coșul de înlocuire are aceleași dimensiuni generale și suprafață de etanșare pentru a menține o potrivire corespunzătoare și performanța de filtrare.

Ce se întâmplă dacă coșul se înfunda complet?

Un coș complet înfundat va face ca presiunea să crească rapid. Corpul filtrului include un mecanism de bypass sau de reducere a presiunii în unele configurații. Cu toate acestea, funcționarea continuă la dP ridicat poate deteriora coșul sau poate cauza lipsa de flux. Se recomandă monitorizarea și curățarea regulată pentru a preveni această afecțiune.

Companie

Pipeline Zheyi (Wuhan) Co., Ltd.

ZHEYI Group Da China Filtru coș SCH8O/DIN UPVC/CPVC Pentru industria alimentară/auto/electronică furnizor şi la comanda Filtru coș SCH8O/DIN UPVC/CPVC Pentru industria alimentară/auto/electronică fabrică. Am fost fondați în 2007, concentrându-ne pe cercetarea și dezvoltarea, fabricarea, vânzarea și service-ul țevilor industriale din CPVC și UPVC. Compania a obținut o serie de certificări, inclusiv licența de producție a echipamentelor speciale, licența de igienă a produselor legate de apă din provincia Zhejiang, certificarea sistemului de management al calității IS09001, certificarea sistemului de management de mediu IS014001 și certificarea sistemului de management al sănătății și securității ocupaționale IS045001. Compania deține peste 50 de drepturi de proprietate intelectuală independente și drepturi de import și export auto-operate. Pentru a oferi produse diversificate și servicii mai bune, compania a introdus tehnologii avansate, echipamente de scule, materii prime și sisteme de management unice din Germania și Statele Unite. De-a lungul anilor, produsele noastre au fost utilizate pe scară largă în transportul prin conducte de lichide acide și alcaline, apă ultrapură, apă potabilă, apă pură de calitate electronică și ape uzate industriale în industriile chimică, metalurgică, fotovoltaică, energie nucleară, baterii litiu, semiconductori electronici, alimentară, medicală, auto, tratarea apei industriale și alte industrii. În prezent, Grupul ZHEYI a înființat peste 30 de companii de vânzări în toată țara, iar toate tipurile de produse sunt exportate în Europa, America, Asia de Sud-Est și alte țări și regiuni, fiind foarte apreciate de clienții interni și străini.

Certificat de onoare

Ştiri

Unde sunt utilizate țevile SCH 80 UPVC în aplicații indust...
Jul 30,2026
Procesatorii chimici, operatorii de tratare a apei și instalațiile industriale specifică SCH 80 Teava UPVC oriunde un sistem de conducte trebuie să mențină o presiune internă mai mare și să reziste expun...
află mai multe
Ce face ca țeava SCH 80 UPVC să fie o alegere de încredere...
Jul 23,2026
Țeava SCH 80 UPVC este construită cu un perete mai gros decât țeava SCH 40 la același diametru exterior, ceea ce îi crește nivelul de presiune și o face standardul pentru liniile industriale care transportă substan...
află mai multe
De ce țeava SCH 80 UPVC este utilizată pe scară largă în s...
Jul 16,2026
Grosimea peretelui este singura specificație care separă o țeavă evaluată pentru presiune industrială solicitantă de una destinată utilizării rezidențiale ușoare. SCH 80 Teava UPVC se așează ferm pe part...
află mai multe

Lăsaţi un mesaj

Control strict al calității

Grupul ZHEYI aderă la principiul „calității pe primul loc”, adoptă echipamente avansate la nivel internațional și materii prime de înaltă calitate, controlează strict fiecare verigă a producției și se angajează să ofere produse în curs de dezvoltare cu performanțe excelente și un aspect rafinat.

Compania utilizează cele mai avansate echipamente de producție și materiale de înaltă calitate, inclusiv Sekisui din Japonia și Lubrizol din Statele Unite. „ZHEYI” combină perfect tehnologia de producție rafinată cu managementul profesional, iar fiecare produs este supus unui control strict al calității - de la producție, inspecție până la livrarea finală, asigurând combinația perfectă între aspect și funcționalitate.
Testarea performanței de precizie

La ZHEYI, fiecare produs este realizat meticulos, concentrându-se nu doar pe un design estetic rafinat, ci și pe o calitate intrinsecă excelentă. Testarea strictă a performanței asigură că produsul își poate menține stabilitatea și durabilitatea chiar și în condiții dure.:

● Testarea densității: Măsoară densitatea materialului pentru a asigura uniformitatea și stabilitatea structurilor.
● Testul de temperatură de înmuiere Vicat: evaluează gradul de înmuiere al materialelor în condiții de temperatură ridicată pentru a asigura capacitatea produsului de a rezista la deformare în diverse medii.
● Test la cuptor: simulează rezistența la căldură pe termen lung și verifică capacitatea produsului de a rezista la temperaturi ridicate pentru o perioadă lungă de timp.
● Test hidrostatic: Evaluează rezistența țevilor în condiții de presiune ridicată pentru a asigura siguranța și fiabilitatea produsului.
● Test de impact cu ciocanul: Testați rezistența la impact a produsului în timpul transportului, instalării și utilizării zilnice.

Filtru coș SCH8O/DIN UPVC/CPVC Cunoștințe din industrie

Rolul cheie al Filtru coș UPVC/CPVC în galvanizare și epurare chimică a apelor uzate

Filtrele cu coș UPVC (policlorură de vinil neplastifiată) și CPVC (clorură de polivinil clorură) joacă un rol important în galvanizarea, tratarea chimică a apelor uzate și în multiple domenii industriale cheie datorită rezistenței lor excelente la coroziune, rezistenței mecanice ridicate și rentabilității. Următoarele sunt scenariile de aplicare de bază și analiza valorii:

1. Industria galvanizării: filtrarea eficientă a apelor uzate din metale grele
Apa uzată de galvanizare conține concentrații mari de metale grele (cum ar fi crom, nichel, cupru etc.). Filtrul de coș UPVC/CPVC poate rezista la acizi puternici (cum ar fi acidul sulfuric, acidul clorhidric) și mediile alcaline puternice, interceptează eficient particulele suspendate și impuritățile soluției de placare, asigură funcționarea stabilă a sistemului de tratare a apelor uzate și protejează echipamentele ulterioare de separare a membranei sau schimb de ioni.

2. Tratarea chimică a apelor uzate: rezistență la coroziune și durată lungă de viață
Apa uzată chimică are componente complexe (cum ar fi solvenți organici și oxidanți puternici). Materialele CPVC funcționează bine la temperaturi ridicate (până la 90°C) și medii corozive. Sunt potrivite pentru pretratare în industria pesticidelor, coloranților, petrochimic și în alte industrii pentru a reduce riscul de blocare a conductelor și pompelor.

3. Aplicații cheie intersectoriale
Fotovoltaic: Filtrați pulberea de siliciu și reziduurile chimice în lichidul de gravare pentru a asigura puritatea producției de celule solare.
Semiconductor electronic: Îndepărtați particulele din prepararea apei ultrapure pentru a preveni contaminarea plachetelor.
Energie nucleară: Folosit pentru controlul particulelor în sistemele de apă de răcire, UPVC modificat rezistent la radiații îndeplinește standarde speciale de siguranță.
Metalurgie: Filtrați oxizii metalici în apele uzate de decapare pentru a recupera componente valoroase.
Medicină: Asigurați-vă că microorganismele și particulele îndeplinesc standardele în sistemele de apă purificată farmaceutică.
Tratarea apei industriale: Protejați cazanele și turnurile de răcire împotriva depunerilor și coroziunii.
Apă potabilă: filtrele UPVC îndepărtează nămolul și rugina din pretratarea apei municipale și îndeplinesc standardele de igienă.

4. Rezumatul avantajelor de bază
Rezistență la coroziune: Se adaptează la medii extreme cu un pH de 0-14 și are o durată de viață care o depășește cu mult pe cea a filtrelor metalice.
Ușor și ușor de întreținut: materialul plastic este ușor de instalat, iar coșul cu filtru poate fi dezasamblat și curățat rapid.
Cost-eficiență: în scenariile cu apă uzată acide, are un avantaj de preț mai mare decât filtrele din oțel inoxidabil.
