Supapă cu diafragmă cu flanșă SCH8O/DIN UPVC/CPVC

Supapa cu diafragmă cu flanșă UPVC/CPVC este un dispozitiv de control al fluidelor conceput pentru manipularea lichidelor și gazelor corozive. Este potrivit pentru diverse industrii, inclusiv prelucrarea chimică, tratarea apelor uzate și prelucrarea alimentelor.

Structura unică a supapei cu diafragmă cu flanșă oferă performanță de etanșare în timpul deschiderii și închiderii, prevenind eficient scurgerile. Acest design asigură transportul în siguranță al fluidelor și prelungește durata de viață a supapei. Supapa este ușor de operat, permițând utilizatorilor să controleze fluxul fără efort prin metode manuale sau pneumatice pentru a satisface cerințele diferitelor condiții de operare.

Supapele noastre cu diafragmă cu flanșă UPVC/CPVC prezintă, de asemenea, rezistență la uzură și rezistență la îmbătrânire. Sunt utilizate pe scară largă în domenii precum procesarea chimică, tratarea apelor uzate și irigarea agricolă.

Contactaţi-ne

Anterior：Supapă cu diafragmă SCH8O/DIN UPVC/CPVC
Următorul：Supapă cu bilă cu flanșă dintr-o singură piesă SCH8O/DIN UPVC/CPVC

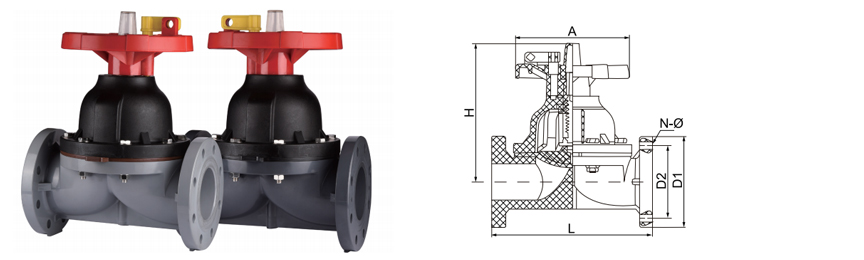

parametru aplicație Standarde tehnice

DIMENSIUNE/NOM.		dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140
		(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)
		(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")
D1	DIN	115	140	150	165	185	200	220	254
	ANSI	108	117	128	155	178	192	229	254
	JIS	90	100	105	120	140	150	175	210
D2	DIN	85	100	110	125	145	160	180	210
	ANSI	79	89	98	121	140	152	191	216
	JIS	42.5	48.5	61	73	90	105	132	158
N-Φ	DIN	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18
	ANSI	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22
	JIS	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23
L		145	160	180	210	250	300	350	400
A		87	100	117	137	178	214	265	265
H		115	132	148	175	235	305	350	356

STANDARD DIN · CONSTRUCȚIE DIN O PIECĂ

Supapă cu diafragmă cu flanșă SCH8O/DIN UPVC/CPVC

Proiectat pentru izolarea fluidelor corozive și de înaltă puritate. Corpul de flanșă dintr-o singură piesă cu mecanism de etanșare cu diafragmă elimină scurgerea din umplutură și asigură o închidere etanșă la bule.

DN15-DN100

Gama de dimensiuni

PN10 / PN16

Presiune nominală

-20°C până la 120°C

Temperatura CPVC

UPVC/CPVC

Materialele corpului

◆ Sistem material

Corp UPVC 0-60°C · pH 2-12 · Acizi generali, alcaline, apa ultrapura

Corp CPVC 0-93°C · pH 1-14 · Temperatură ridicată, mediu clorurat

Opțiuni de diafragmă EPDM · PTFE · FKM · Hypalon

Capetele cu flanșă dintr-o bucată conform DIN PN10/16. Fără scurgeri ale articulațiilor la capătul corpului.

◆ Specificații cheie

Conexiune Flanșă integrală, DIN 2501

Față în față DIN EN 558 seria 1

Testul Shell 1,5 × PN (apă)

Testul scaunului 1,1 × PN (aer sau apă)

Serviciu de vid 0,3 bar absolut

Operațiunea Roată de mână / Pneumatic / Electric

◆ Avantajele supapei cu diafragmă

Fără împachetare a tulpinii - potențial zero de emisie fugitivă
Izolarea dintre actuator și fluide
Traseul fluidizat al curgerii reduce acumularea de sedimente
Indicator vizual de poziție pe roată de mână
Diafragmă înlocuibilă fără a scoate corpul din linie
Oprire etanșă la bule pe toată gama de presiune

Aplicații industriale

Acizi, alcaline, apă ultrapură, apă de calitate electronică, ape uzate industriale

Chimie grea și metalurgie

Transfer acid sulfuric · Dozare HCl · Linii de decapare · Galvanizare

De înaltă puritate și electronice

Bancuri umede cu semiconductori · Gravurare fotovoltaică · Apă electronică · Bucle de apă ultrapură

Energie și litiu

Răcire auxiliară nucleară · Procesarea saramură cu litiu · Transfer chimic al bateriei

Științe ale vieții și alimentație

Pharmaceutical WFI · Food CIP · Prelucrare băuturi · Fabricare produse cosmetice

Apă și mediu

Neutralizarea apelor uzate industriale · Apă potabilă · Pretratare desalinizare

Industria auto și generală

Circulație E-coat · Spălarea pieselor · Apă de răcire · Conducte de clătire

Note de instalare și operare

Supapa cu diafragmă trebuie instalată în poziție complet deschisă sau închisă pentru depozitare. Nu depozitați cu diafragma comprimată.
Secvența de strângere: strângeți șuruburile flanșei în mod egal în cruce la 15-20 Nm, în funcție de DN.
Pentru șlam sau medii de cristalizare, instalați cu tija de supapă orizontală pentru a preveni acumularea de solide în baraj.
Nu depășiți viteza de 1,0 m/s pentru mediile abrazive pentru a prelungi durata de viață a diafragmei.
Înlocuiți diafragma la fiecare 2 ani sau la 50.000 de cicluri, oricare dintre acestea survine primul.

Restricții critice

A nu se utiliza cu acizi oxidanți (nitric >15%, cromic) în corpul UPVC.
Nu supuneți ciclului rapid de presiune - poate apărea oboseala diafragmei.
Evitați sterilizarea cu abur peste 110°C pentru CPVC cu diafragmă PTFE.
Nu este potrivit pentru medii gazoase de peste 2 bari, fără ușurință de siguranță.
Nu acționați roata de mână dincolo de oprirea mecanică - supracomprimarea diafragmei duce la defecțiuni premature.

Probleme și rezoluții comune

Problemă: S-a observat un debit redus

Este posibil ca diafragma să nu fie complet retrasă. Verificați ca roata de mână să fie rotită în poziția complet deschisă (2-3 ture peste rezistența inițială). Pentru supapele automate, verificați calibrarea cursei actuatorului.

Problemă: Scurgeri externe din corp

Inspectați șuruburile flanșei pentru relaxare. Restrângeți la specificație. Dacă scurgerea continuă, înlocuiți garnitura flanșei. Nu strângeți prea mult — risc de fisurare peste 22 Nm pentru DN80.

Problemă: Scurgerea media când este închis

Uzura diafragmei sau atac chimic. Înlocuiți diafragma cu materialul corect. Pentru aplicații cu ciclu înalt, faceți upgrade la diafragmă EPDM cu fața PTFE.

Problemă: funcționare dură cu roată de mână

Diafragma poate fi lipită de bară din cauza cristalizării. Ciclu deschis/închis de mai multe ori. Dacă persistă, dezasamblați și curățați zona barajului. Aplicați lubrifiant siliconic pe firele tijei.
