Supapă cu bilă cu flanșă dintr-o singură piesă SCH8O/DIN UPVC/CPVC

Contactaţi-ne

Anterior：Supapă cu diafragmă cu flanșă SCH8O/DIN UPVC/CPVC
Următorul：Niciun produs următor

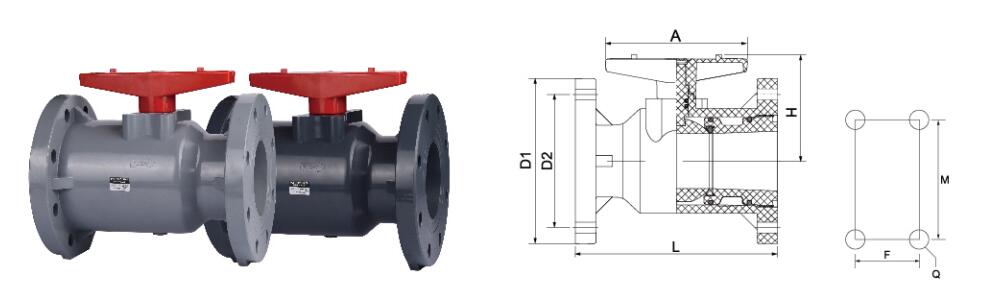

parametru aplicație Standarde tehnice

DIMENSIUNE/NOM.		dn20	dn25 dn32 dn40			dn50	dn63	dn75	dn90	dn110	dn140 dn160
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")
D1	DIN	105	105	115	140	145	165	180	195	220	250	285
	ANSI	89	98	108	117	128	155	178	192	229	254	284
	JIS	70	75	90	100	105	120	140	150	175	210	240
D2	DIN	65	75	85	100	110	125	145	160	180	210	240
	ANSI	61	70	79	89	98	121	140	152	191	216	241
	JIS	31	35	42.5	48.5	61	73	90	105	132	158	186
	DIN	4-Φ14	4-Φ14	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ18
N-Φ	ANSI	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22
	JIS	4-Φ15	4-Φ15	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23
L		120	120	150	160	167	178	220	250	282	360	405
A		85	90	105	115	125	137	155	176	206	345	345
H		58.2	58.2	65	85	88	98	111	128	139	195	208
F		一	一	一	一	一	一	45	45	49	49	49
M		33	33	40	52	52	70	84	84	121	121	121
Q		2×M6	2×M6	2×M6	2×M8	2×M8	2×M8	4×M10	4×M10	4×M10	4×M10	4×M10

Introducere de produs

Supapa cu bilă cu flanșă dintr-o singură piesă SCH8O/DIN UPVC/CPVC este un dispozitiv de închidere termoplastic proiectat pentru transportul chimic agresiv și sistemele de apă de înaltă puritate. Construită fie din clorură de polivinil neplastifiată (UPVC), fie din clorură de polivinil clorură (CPVC), această serie de supape are un corp monolit în care flanșele sunt turnate integral cu carcasa supapei. Această construcție dintr-o singură piesă elimină conexiunile tradiționale de îmbinare între corp și flanșe de capăt, reducând potențialele căi de scurgere în aplicații critice. Designul bilei cu port complet asigură un flux nerestricționat atunci când este deschis, iar materialele scaunului PTFE sau EPDM asigură o etanșare etanșă cu bule împotriva unei game de medii, inclusiv acizi, alcalii, solvenți și apă ultrapură. Supapa este conformă cu modelele de găurire a flanșei standard DIN, permițând integrarea directă în rețelele de conducte cu specificații europene fără adaptoare personalizate.

Avantajele de bază

Integritatea corpului monolitic

Turnarea dintr-o singură bucată de la flanșă la corp îndepărtează îmbinările cu garnituri dintre conexiunile de capăt și carcasă, reducând punctele de întreținere și potențialele scurgeri.

Compatibilitate cu materiale duale

Corp UPVC pentru rezistenta chimica generala la 0-60°C; Corp din CPVC pentru medii clorurate și temperaturi ridicate până la 93°C.

Integrare standard DIN

Modelele de găurire ale flanșei sunt conforme cu standardele DIN PN10/16, permițând înlocuirea sau o nouă instalare fără adaptoare de flanșă personalizate.

Calea completă a fluxului portului

Diametrul găurii bilei se potrivește cu dimensiunea nominală a țevii, menținând viteza liniei și reducând căderea de presiune în comparație cu supapele cu orificiu redus.

Caracteristicile produsului

Materialul corpului: UPVC (Tip 1, Grad 1) sau CPVC (conform ASTM D1784)
Tip conexiune: Flanșă turnată integral dintr-o bucată, DIN 2501 PN10/16
Material scaun: PTFE (standard) sau EPDM (pentru apă și substanțe chimice blânde)
Material minge: Alamă cromată (UPVC) sau CPVC solid (corp CPVC)
Sigilii de tulpină: Configurație cu inel O dublu cu presetupă externă reglabilă

Tip maner: Mâner pârghie cu cursă de 90 de grade, blocabil în poziții deschise și închise
Evaluarea presiunii: PN10 pentru UPVC (0-50°C); PN16 pentru CPVC (0-50°C)
Interval de temperatură: UPVC 0°C până la 60°C; CPVC 0°C până la 93°C
Serviciu de vid: Potrivit pentru presiune absolută de 0,5 bar la 20°C
Culoare: Gri deschis (RAL 7032) pentru UPVC; Gri deschis sau aproape alb pentru CPVC

Acid clorhidric (≤30%) UPVC CPVC

Acid sulfuric (≤50%) Limitat CPVC

Hidroxid de sodiu (≤30%) UPVC CPVC

Apă deionizată / ultrapură UPVC CPVC

Solvenți clorurati Nerecomandat Limitat

Specificatii tehnice

Date dimensionale

Diametrul nominal (DN) DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100

Dimensiunea față în față DIN EN 558 seria 1 (seria de bază 27)

Standard de foraj cu flanșă DIN 2501 PN10 (DN15-100) / PN16 (DN15-100)

Presiune și temperatură

Presiunea de testare a carcasei 1,5 × PN (max. 22,5 bar pentru corp PN16)

Presiune de testare a etanșării (scăzută) 1,1 × PN (aer sau apă)

Presiune de testare a etanșării (înaltă) 1,5 × PN (numai apă)

Interval de temperatură (UPVC) 0°C până la 60°C

Interval de temperatură (CPVC) 0°C până la 93°C

Date operaționale

Valoarea cuplului (max) 12 Nm pentru DN15-DN50; 20 Nm pentru DN65-DN100

Compatibilitatea intervalului de pH UPVC: 2-12; CPVC: 1-14

Serviciu de vid 0,5 bar absolut la 20°C

Caracteristica debitului Port complet, Cv = DN² × 0,035 (aproximativ)

Scenarii de aplicare

Această serie de supape este implementată în mai multe sisteme industriale de manipulare a fluidelor care necesită rezistență la coroziune și control al contaminării. Aplicațiile specifice includ:

Stații de dozare chimică Linii de decapare metalurgică Gravura fotovoltaică umedă Răcire auxiliară nucleară Prelucrare cu saramură cu litiu Banci umede cu semiconductori Apă de calitate electronică (18,2 MΩ·cm) Liniile de retur CIP pentru alimente Sisteme WFI farmaceutice Circulația e-coat auto Neutralizarea apelor uzate industriale Bucle de lustruire cu apă ultrapură

Compatibilitatea cu mediile include acid clorhidric (până la 30%), acid sulfuric (până la 50% la 25°C), hidroxid de sodiu (până la 30%), hipoclorit de sodiu (până la 12% pentru CPVC), apă deionizată și apă de proces industrial cu solide în suspensie sub 200 μm.

Probleme comune și rezoluții

Problemă: rezistența la rotația mânerului crește după ciclul termic

Scaunele din PTFE suferă modificări dimensionale la temperaturi extreme. Închideți complet supapa de trei ori fără presiune. Dacă rezistența persistă, slăbiți piulița glandei tijei cu 1/4 de tură. Nu aplicați lubrifianți pe bază de petrol, deoarece degradează etanșările secundare EPDM.

Problemă: plâns vizibil la interfața garniturii flanșei

Flanșele termoplastice se relaxează în timp, reducând preîncărcarea șuruburilor. Strângeți șuruburile flanșei la 15 Nm pentru DN50 și mai jos, 20 Nm pentru DN65 și mai sus, folosind o cheie dinamometrică. Utilizați numai garnituri integrale EPDM sau PTFE; nu folosiți garnituri spiralate sau metalice.

Problemă: Scurgerea media dincolo de minge în poziție închisă

Verificați uzura scaunului demontând supapa de pe conductă și inspectând scaunele din PTFE pentru a deforma urme sau deformare. Înlocuiți scaunele dacă sunt uzate peste 0,5 mm adâncime. Pentru supapele CPVC care manipulează solvenți (acetonă, MEK), treceți la scaune PVDF, deoarece PTFE se umflă în aceste medii.

Problemă: Crăpare lângă găurile pentru șuruburi ale flanșei

Suprasocuparea este cauza principală. Cuplul maxim recomandat pentru flansele UPVC este de 12 Nm pentru DN15-DN50, 18 Nm pentru DN65-DN100. Pentru CPVC, valorile pot crește cu 20%, dar verificați cu manualul de instalare. Înlocuiți imediat corpul crăpat; nu reparați cu adezivi.

Note de instalare

Sprijinirea conductelor independent pe ambele părți ale corpului supapei
Nu utilizați supapa pentru a corecta alinierea necorespunzătoare a țevii peste 1 mm pe metru
Aplicați bandă PTFE sau etanșant anaerob numai pe șuruburile flanșei, nu pe suprafețele garniturii
Pentru instalațiile exterioare expuse la UV, specificați UPVC cu aditiv de negru de fum sau aplicați un strat rezistent la UV
Nu depășiți 1,5× PN în timpul testării hidrostatice cu supapa închisă
Instalarea actuatorului necesită verificarea cuplului tijei; utilizați numai suportul de montare

Restricții critice

A nu se utiliza cu aer comprimat sau gaze peste 2 bari fără dispozitiv de siguranță
Nu este potrivit pentru acizi oxidanți (acid azotic peste 10%, acid cromic) cu corp UPVC
Evitați supratensiunile bruște de presiune care depășesc 2× presiunea de lucru pe secundă
Nu instalați în sisteme cu cicluri de sterilizare cu abur peste 100°C
Serviciul de aspirare necesită suport complet; nu depășește 0,5 bar absolut
