la comanda Supapă cu diafragmă SCH8O/DIN UPVC/CPVC Pentru industria alimentară/auto/electronică

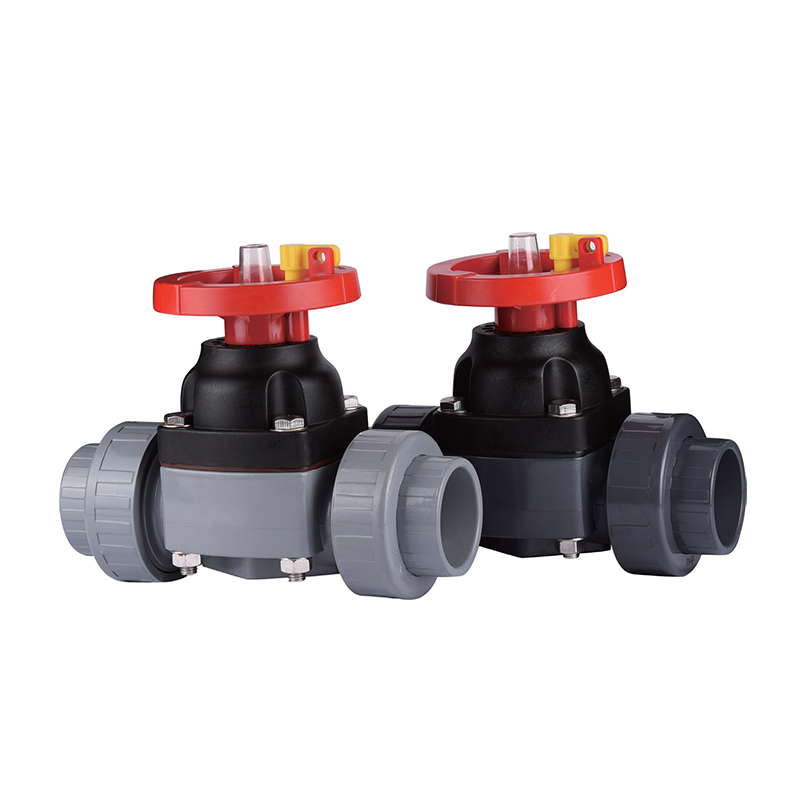

Supapă cu diafragmă SCH8O/DIN UPVC/CPVC

Supapă cu diafragmă SCH8O/DIN UPVC/CPVC

Supapa cu diafragmă comună este un dispozitiv eficient de control al fluidelor aplicat pe scară largă în industrii precum procesarea chimică, farmaceutică, prelucrarea alimentelor și tratarea apei. Este conceput pentru a oferi performanță de etanșare, asigurând siguranța și curățenia mediului.

Caracteristica de bază a supapei cu diafragmă comună este structura sa unică a diafragmei. Acest design nu numai că izolează eficient corpul supapei de mediu, prevenind scurgerile și contaminarea, dar permite și un control precis al debitului. Utilizatorii pot regla cu ușurință debitul de fluid cu o simplă operare manuală sau electrică pentru a satisface nevoile diferitelor procese.

Supapa este, de asemenea, ușor de instalat și întreținut, fiind echipată cu flanșe de conectare standard potrivite pentru diverse sisteme de conducte. În plus, designul său ia în considerare ușurința de curățare, făcându-l ideal pentru aplicații care necesită standarde ridicate de igienă.

Contactaţi-ne
  • Supapă cu diafragmă SCH8O/DIN UPVC/CPVC
Anterior：UPVC/CPVC ⅰ Supapă cu bilă
Următorul：Supapă cu diafragmă cu flanșă SCH8O/DIN UPVC/CPVC

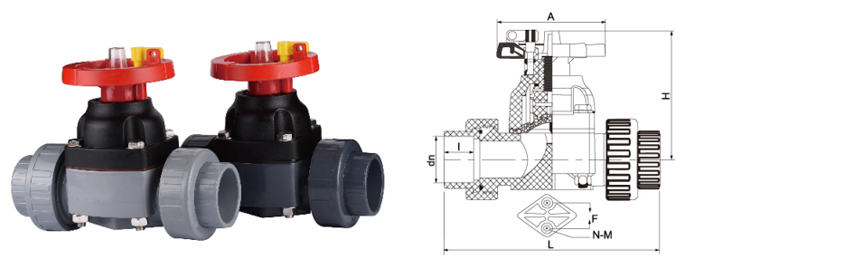

parametru aplicație Standarde tehnice

  • DeuMENSIUNE/NOM.

    dn20

    dn25

    dn32

    dn40

    dn50

    dn63

    (DN15)

    (DN20)

    (DN25)

    (DN32)

    (DN40)

    (DN50)

    (1/2")

    (3/4")

    (1")

    (1-1/4")

    (1-1/2")

    (2")

    d1

    DIN

    20.3

    25.3

    32.3

    40.3

    50.3

    63.3

    ANSI

    21.51

    26.87

    33.62

    42.4

    48.45

    60.65

    JIS

    22.4

    26.45

    32.56

    38.63

    48.73

    56.82

    d2

    DIN

    20.1

    25.1

    32.1

    40.1

    50.1

    63.1

    ANSI

    21.25

    26.6

    33.3

    42.06

    48.18

    60.27

    JIS

    21.75

    25.7

    31.71

    37.67

    47.76

    55.77

    L

    142

    162

    175

    196

    227

    272

    H

    90

    95

    105

    125

    145

    172

    A

    77

    77

    87

    100

    117

    137

    I

    22

    22

    22

    26

    32

    39

    N-M

    2-M6

    2-M6

    2-M6

    2-M8

    2-M8

    2-M8

    F

    25

    25

    25

    36

    36

    45

CAPĂT UNIUNI DIN · IZOLARE DIAFRAGME
SCH8O/DIN Supapă cu diafragmă UPVC/CPVC
Designul racordului de îmbinare permite îndepărtarea rapidă din conductă fără a perturba conductele adiacente. Mecanismul de etanșare cu diafragmă asigură o izolare completă între fluid și mecanismul de acționare.
DN15-DN100 Gama de dimensiuni
PN10/PN16 Clasa de presiune
0-93°C Interval de operare CPVC
Sfârșitul uniunii Întreținere rapidă
01
Union Connection
Piulița filetată permite îndepărtarea corpului supapei în câteva secunde. Nu sunt necesare șuruburi ale flanșei sau realinierea țevilor pentru înlocuirea sau inspecția diafragmei.
02
Etanșare cu diafragmă
Diafragma flexibilă creează etanșare de tip bară. Suportul contactează numai corpul și suprafața inferioară a diafragmei - fără împachetare, fără scurgeri de etanșare a tijei.
03
Opțiuni materiale
Organism UPVC pentru servicii chimice generale. Corp din CPVC pentru temperaturi ridicate și medii clorurate până la 93°C.
Profil tehnic
Materialele corpului
UPVC (0-60°C) · CPVC (0-93°C)
Opțiuni de diafragmă
EPDM · EPDM cu fața de PTFE · FKM · CSM
Standardul Uniunii
Filet interior DIN sau ASTM / priză cu solvent
Presiune nominală
PN10 (UPVC) · PN16 (CPVC) la 20°C
Presiunea de testare a scaunului
1,1 × PN (etanș la bule de aer)
Terminați tipurile de conexiune
Priză · Filetat (NPT/BSPT) · Adaptor cu flanșă
Aplicații industriale
Prelucrare chimică metalurgie Fotovoltaic auxiliar nuclear Extracția litiului Electronică / Semiconductor Mâncare și băutură Farmaceutică Vopsea auto Tratarea apei industriale
Media gestionată
Acizi · Alcaline · Apă ultrapură · Apă electronică · Apă potabilă · Ape uzate industriale · Soluții de saramură
Mecanism de etanșare
Caracteristicile de performanță ale diafragmei
1
Închidere etanșă la bule — Designul deversorului asigură etanșarea pozitivă chiar și cu particulele în suspensie
2
Zero scurgeri de tijă — Fără etanșări dinamice între fluid și atmosferă
3
Înlocuibil în linie — Designul cu unire permite schimbarea diafragmei fără a scoate corpul supapei din conductă
4
Indicator vizual de poziție — Roata de mână arată starea deschis/închis la distanță
Date dimensionale și de comandă
DN (mm)
15 · 20 · 25 · 32 · 40 · 50 · 65 · 80 · 100
L (față în față)
DIN EN 558 seria 1
Cuplu maxim (roată de mână)
10 Nm (DN15-50) · 18 Nm (DN65-100)
Evaluarea vidului
0,3 bar absolut (diafragma EPDM)
Ghid de instalare
  • Utilizați etanșant pentru filete numai pe filetele tată - evitați contactul etanșantului cu diafragma
  • Sprijinirea țevilor la 300 mm de la racord pentru a preveni solicitarea de încovoiere
  • Pentru liniile orizontale, instalați cu tija verticală pentru a reduce depunerea de sedimente în baraj
  • Nu utilizați ca supapă de capăt de linie fără suport în aval
  • Servomotoarele pneumatice necesită aer filtrat, lubrifiat la 4-6 bar
Limite critice de operare
  • Nu depășiți temperatura nominală a diafragmei - EPDM max 80°C, PTFE max 120°C
  • Nu este evaluat pentru sterilizare cu abur peste 100°C
  • Evitați fluctuațiile rapide de presiune care depășesc 1 bar/secundă
  • Nepotrivit pentru clor gazos sau acid azotic concentrat cu corp UPVC
  • Nu acționați roata de mână dincolo de oprirea mecanică (aproximativ 2,5 rotații de la închis la deschis)
Ghid de depanare pe teren
▶ Supapa nu se închide complet
Diafragma poate fi întinsă sau umflată chimic. Înlocuiți diafragma. Pentru diafragmele cu fața PTFE, verificați deformarea curgerii la rece în zona de contact a barajului.
▶ Scurgeri de la piulița de îmbinare
Strângeți piulița de îmbinare cu mâna plus 1/4 de tură cu cheia cu bandă. Nu strângeți prea mult - poate apărea uzura firului. Inspectați inelul O sau garnitura plată din interiorul îmbinării.
▶ Rotire dură a roții de mână
Diafragma poate să adere la baraj din cauza mediului cristalizat. Clătiți cu solvent compatibil. Aplicați unsoare siliconică pe firele tijei - nu folosiți vaselină din petrol.
▶ Debit redus în poziţie deschisă
Este posibil ca roata de mână să nu fie complet retrasă. Rotiți în sens invers acelor de ceasornic 2-3 ture suplimentare. Dacă nu există îmbunătățiri, verificați dacă există resturi prinse sub diafragmă.
Certificat DIN EN 16139
Conform ISO 21787
Materiale aprobate WRAS (alele clase)
FDA 21 CFR 177.2600 (diafragma EPDM)
Produse recomandate
Companie
Pipeline Zheyi (Wuhan) Co., Ltd.
Pipeline Zheyi (Wuhan) Co., Ltd.
