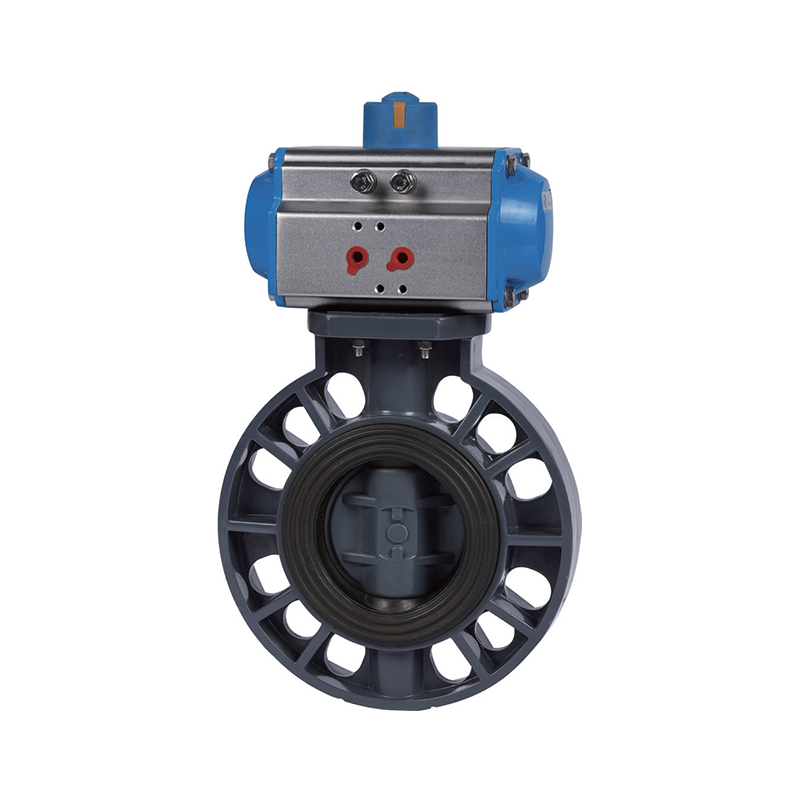

Valva fluture pneumatică

Valva fluture pneumatic adoptă un design de tip wafer cu o structură compactă, dimensiuni mici și design ușor, ceea ce face convenabil să se instaleze, să transporte și să întrețină. Este condus de un actuator pneumatic care rotește tulpina supapei, permițând discului să se rotească rapid în corpul supapei cu 90 °, obținând deschiderea rapidă și închiderea cu răspuns rapid. Controlează precis fluxul în funcție de cerințele sistemului, oferind funcții stabile și fiabile de accelerare, întrerupere și izolare. Valva folosește materiale de etanșare elastice, cum ar fi cauciuc sau PTFE, pentru a asigura prevenirea eficientă a scurgerilor atunci când este închisă. Valva fluture pneumatică este potrivită pentru diverse medii, cum ar fi apa, uleiul și aburul și funcționează într -o gamă largă de presiuni și temperaturi, care răspund cerințelor diferitelor sisteme de conducte.

Contactaţi-ne

Anterior：Supapă de fluture electrică
Următorul：Supapă cu bilă cu flanșă electrică

parametru aplicație Standarde tehnice

(1) Material: UPVC, CPVC
(2) Dimensiune: 2 "-12, DN50-DN300, DN63-DN315
(3) Standarde: ANSI, Din
(4) Conexiune: flanșă
(5) Presiunea de lucru: 150psi, 1,0MPa
(6) Temperatura de funcționare: UPVC (-10 ° C-60 ° C), CPVC (-10 ° C-90 ° C)
(7) Presiunea minimă a aerului: 45psi, 0,4MPa
(8) Culoarea corpului: UPVC (gri închis), CPVC (gri deschis)

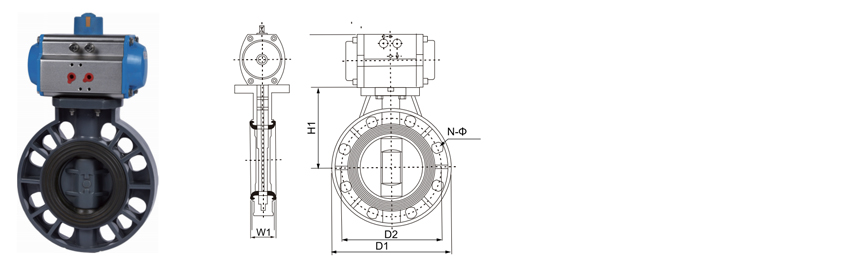

Dimensiune/nom.		DN63	DN75	DN90	DN110	DN140	DN160	DN225	DN280	DN315
		(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")	(8 ")	(10 ")	(12 ")
D1		160	180	196	228	258	287	344	411	490
D2	Din	125	145	160	180	210	240	295	350	400
	ANSI	121	140	152	191	216	241	298	362	346
	Jis	120	140	150	175	210	240	290	355	400
N-φ	Din	4-φ18	4-φ18	8-φ18	8-φ18	8-φ18	8-φ22	8-φ22	8-φ22	12-φ22
	ANSI	4-φ19	4-φ19	4-φ19	4-φ19	8-φ22	8-φ22	8-φ22	12-φ25	12-φ25
	Jis	4-φ19	4-φ19	8-φ19	8-φ19	8-φ23	8-φ23	12-φ23	12-φ25	16-φ25
H1		100	110	132	155	167	180	225	260	280
W1		43	46	49	54	64	70	88	98	108
Cuplu (n · m)		10	10	15	22	40	45	65	-	-

Modul de lucru cu actuator cu acțiune dublă/cu acțiune unică (NC în mod normal închis, nu este deschis în mod normal)

Specificații	63	75	90	110	140	160	225	280	315
Specificații	2"	2 1/2 "	3 "	4	5	6 "	8 "	10 "	12 "
Controlul stresului	4 ~ 8
Namur Interfață sursă de aer standard	G 1/4 "
Modele de actuator cu acțiune dublă	TBN052D	TBN063D	TBN075D	TBN083D	TBN092D	TBN105D	TBN7105D	TBN125D	TBN140D
Modele de actuator cu acțiune unică	TBN063SK	TBN075SK	TBN083SK	TBN092SK	TBN105SK	TBN125SK	TBN125SK	TBN140SK	TBN160SK

Companie

Pipeline Zheyi (Wuhan) Co., Ltd.

ZHEYI Group Da China Valva fluture pneumatică Pentru industria alimentară/auto/electronică furnizor şi la comanda Valva fluture pneumatică Pentru industria alimentară/auto/electronică fabrică. Am fost fondați în 2007, concentrându-ne pe cercetarea și dezvoltarea, fabricarea, vânzarea și service-ul țevilor industriale din CPVC și UPVC. Compania a obținut o serie de certificări, inclusiv licența de producție a echipamentelor speciale, licența de igienă a produselor legate de apă din provincia Zhejiang, certificarea sistemului de management al calității IS09001, certificarea sistemului de management de mediu IS014001 și certificarea sistemului de management al sănătății și securității ocupaționale IS045001. Compania deține peste 50 de drepturi de proprietate intelectuală independente și drepturi de import și export auto-operate. Pentru a oferi produse diversificate și servicii mai bune, compania a introdus tehnologii avansate, echipamente de scule, materii prime și sisteme de management unice din Germania și Statele Unite. De-a lungul anilor, produsele noastre au fost utilizate pe scară largă în transportul prin conducte de lichide acide și alcaline, apă ultrapură, apă potabilă, apă pură de calitate electronică și ape uzate industriale în industriile chimică, metalurgică, fotovoltaică, energie nucleară, baterii litiu, semiconductori electronici, alimentară, medicală, auto, tratarea apei industriale și alte industrii. În prezent, Grupul ZHEYI a înființat peste 30 de companii de vânzări în toată țara, iar toate tipurile de produse sunt exportate în Europa, America, Asia de Sud-Est și alte țări și regiuni, fiind foarte apreciate de clienții interni și străini.

Certificat de onoare

Ştiri

Valve UPVC/CPVC rezistente la chimice și litiu (DIN/ANSI):...
Jun 26,2025
În lumea solicitantă a manipulării fluidelor industriale, selecția de supape adecvate este esențială pentru siguranță, eficiență și longevitate. Atunci când aveți de -a face cu substanțe chimice corozive, inclusiv div...
află mai multe
Ghidul final pentru conductele UPVC pentru industria chimi...
Jun 19,2025
Țevi UPVC (clorură de polivinil neplasticizat) sunt utilizate pe scară largă în procesarea chimică, extracția de litiu și aplicații industriale de înaltă presiune datorită rezistenței lor la coroziune, durabilit...
află mai multe
Țevi UPVC de înaltă performanță pentru medii industriale d...
Jun 12,2025
Țevi UPVC sunt utilizate pe scară largă în industriile care necesită o rezistență chimică excepțională și durabilitate. Acest articol explorează caracteristicile cheie ale conductelor UPVC cu rezistență chimică ...
află mai multe

Lăsaţi un mesaj

Control strict al calității

Grupul ZHEYI aderă la principiul „calității pe primul loc”, adoptă echipamente avansate la nivel internațional și materii prime de înaltă calitate, controlează strict fiecare verigă a producției și se angajează să ofere produse în curs de dezvoltare cu performanțe excelente și un aspect rafinat.

Compania utilizează cele mai avansate echipamente de producție și materiale de înaltă calitate, inclusiv Sekisui din Japonia și Lubrizol din Statele Unite. „ZHEYI” combină perfect tehnologia de producție rafinată cu managementul profesional, iar fiecare produs este supus unui control strict al calității - de la producție, inspecție până la livrarea finală, asigurând combinația perfectă între aspect și funcționalitate.
Testarea performanței de precizie

La ZHEYI, fiecare produs este realizat meticulos, concentrându-se nu doar pe un design estetic rafinat, ci și pe o calitate intrinsecă excelentă. Testarea strictă a performanței asigură că produsul își poate menține stabilitatea și durabilitatea chiar și în condiții dure.:

● Testarea densității: Măsoară densitatea materialului pentru a asigura uniformitatea și stabilitatea structurilor.
● Testul de temperatură de înmuiere Vicat: evaluează gradul de înmuiere al materialelor în condiții de temperatură ridicată pentru a asigura capacitatea produsului de a rezista la deformare în diverse medii.
● Test la cuptor: simulează rezistența la căldură pe termen lung și verifică capacitatea produsului de a rezista la temperaturi ridicate pentru o perioadă lungă de timp.
● Test hidrostatic: Evaluează rezistența țevilor în condiții de presiune ridicată pentru a asigura siguranța și fiabilitatea produsului.
● Test de impact cu ciocanul: Testați rezistența la impact a produsului în timpul transportului, instalării și utilizării zilnice.

Valva fluture pneumatică Cunoștințe din industrie

Ghid de selecție pentru Valvele fluture pneumatice În automatizarea industrială: cum să potriviți presiunea, temperatura și media?

În sistemele de automatizare industrială, supapele pneumatice fluture sunt utilizate pe scară largă în mai multe industrii, datorită răspunsului rapid, structurii compacte și a controlului ușor. Cu toate acestea, diferite industrii au cerințe diferite pentru presiunea valvei, temperatura și compatibilitatea media. Selecția necorespunzătoare poate duce la eșecul valvei, la scurgeri sau la durata de viață scurtată. Următoarele sunt punctele cheie de selecție pentru diferite industrii:

1. Potrivirea nivelului de presiune
Valvele fluture pneumatice trebuie să selecteze presiuni de proiectare adecvate (cum ar fi PN10, PN16, ANSI 150, etc.) în conformitate cu presiunea de lucru a sistemului:
Fotovoltaic, semiconductor electronic: de obicei presiune scăzută (PN6 ~ PN10), utilizat pentru livrarea de apă ultrapură sau a gazului.
Metalurgia, puterea nucleară: presiune medie și ridicată (PN16 ~ PN40), trebuie să reziste la presiunea de impact, în special la temperaturi ridicate și cu abur de înaltă presiune sau lichide corozive.
Apele uzate industriale, apa potabilă: presiunea normală la presiune medie (PN10 ~ PN16), efectul ciocanului de apă trebuie să fie luat în considerare.

2. Adaptabilitatea temperaturii
Materialul caroseriei supapei (cum ar fi fontă, oțel inoxidabil, căptușeală cu fluor) și material de etanșare (EPDM, PTFE, NBR) trebuie să se potrivească cu temperatura medie:
Sunt necesare medicamente, semiconductor: temperatură scăzută sau temperatură normală (-20 ° C ~ 120 ° C), materiale de calitate sterilă (cum ar fi garnitura PTFE din oțel inoxidabil 316L).
Metalurgie, energie nucleară: temperaturi ridicate (200 ° C ~ 500 ° C), este necesară etanșarea dură metalică sau corpul de supapă specială din aliaj.
Fotovoltaic: Poate implica diferența de temperatură extremă și sunt necesare materiale rezistente la intemperii.

3. Compatibilitatea medie
Corozivitatea și conținutul de particule al mediului determină materialul supapei și soluția de etanșare:
Apa potabilă, tratarea apei industriale: nu necesită poluare și sunt selectate materiale de etanșare EPDM sau FDA.
Apele uzate industriale: care conține acid, alcalin sau particule solide, necesită căptușeală cu fluor (PTFE) sau etanșare de cauciuc rezistentă la uzură.
Semiconductor electronic: apă ultrapură sau gaz de înaltă puritate, peretele interior al supapei trebuie lustruit electrolitic pentru a evita precipitațiile de particule.
Energia nucleară: suportul radioactiv necesită supape de etanșare din toate metalurile cu certificare specială (cum ar fi gradul ASME N).

Exemple de aplicații din industrie
Fotovoltaic: transportul de apă ultrapură de joasă presiune și cameră, accentuând scurgeri zero și viață lungă.
Metalurgie: Mediu cu temperaturi ridicate și praf ridicat, supapele trebuie să fie rezistente la uzură și anti-blocare.
Medicină: cerințe de sterilitate ridicate, supapele trebuie să fie ușor de curățat (CIP/SIP compatibile).
Energie nucleară: în condiții de muncă extreme, valvele trebuie să îndeplinească standardele seismice și de protecție împotriva radiațiilor.
