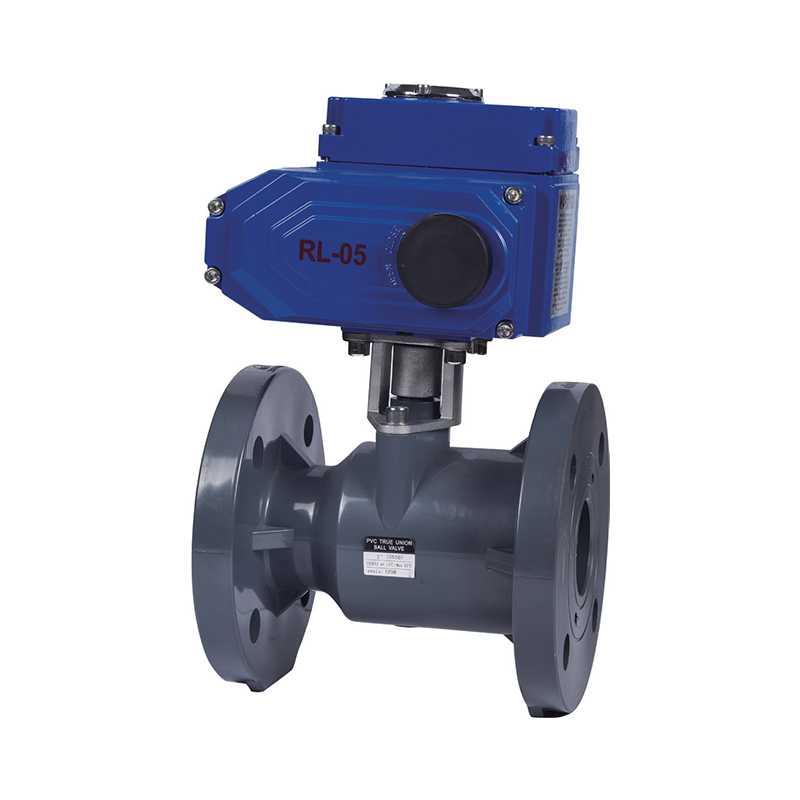

Supapă cu bilă cu flanșă electrică

Caracteristica definitorie a supapei cu bilă de flanșă electrică este că componenta sa de închidere (bila) se rotește în jurul axei tulpinii, permițând de obicei deschiderea supapei sau închiderea printr -o rotație de 90 °. Se mândrește cu performanța de sigilare, capacitatea de flux ridicată, rezistența la flux scăzut, structura simplă, întreținerea ușoară și durata de viață lungă. Pasajul corpului supapei are același diametru cu conducta conectată, permițând mediului să curgă aproape fără pierderi. Prin urmare, este adesea utilizat în aplicații care necesită etanșare strictă, cum ar fi controlul gazelor, lichidelor, aburului și mediilor care conțin impurități fibroase. Valvele cu bilă cu flanșă electrică sunt aplicate pe scară largă în industrii precum petrol, substanțe chimice, metalurgie, industrie ușoară, producție de hârtie, centrale electrice și refrigerare. În special, acestea sunt utilizate în mod obișnuit ca supape de închidere de urgență în depozitele de petrol, instalații chimice și conducte de rezervor de gaz. În situații de urgență, cum ar fi incendiile cauzate de petrol sau material periculos, la întreruperile de energie electrică, supapa cu bilă din flanșă electrică se oprește automat fără funcționare manuală, prevenind eficient accidentele secundare, reducând daunele materiale și protejarea siguranței personalului.

Contactaţi-ne

Anterior：Valva fluture pneumatică
Următorul：Robinetă cu flanșă pneumatică

parametru aplicație Standarde tehnice

(1) Material: UPVC, CPVC
(2) Dimensiune: 2 "-12", DN50-DN300, DN63-DN315
(3) Standarde: ANSI, Din
(4) Conexiune: flanșă
(5) Presiunea de lucru: 150psi, 1,0MPa
(6) Temperatura de funcționare: UPVC (-10 ° C-60 ° C), CPVC (-10 ° C-90 ° C)
(7) Culoarea corpului: UPVC (gri închis), CPVC (gri deschis)

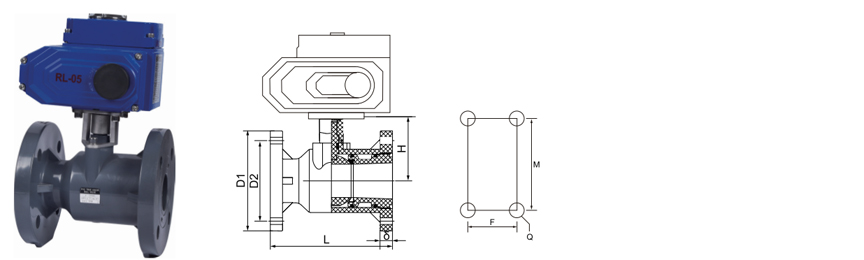

Dimensiune/nom.		DN32	DN40	DN50	DN63	DN75	DN90	DN110	DN140	DN160
		(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)
		(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")
D1		115	140	145	165	180	195	220	250	285
D2	Din	85	100	110	125	145	160	180	210	240
	ANSI	79	89	98	121	140	152	191	216	241
	Jis	42.5	48.5	61	73	90	105	132	158	186
N-φ	Din	4-φ14	4-φ18	4-φ18	4-φ18	4-φ18	8-φ18	8-φ18	8-φ18	8-φ18
	ANSI	4-φ16	4-φ16	4-φ16	4-φ19	4-φ19	4-φ19	4-φ19	8-φ22	8-φ22
	Jis	4-φ19	4-φ19	4-φ19	4-φ19	4-φ19	8-φ19	8-φ19	8-φ23	8-φ23
δ		16	18	18	20	20	25	25	27	29
F		-	-	-	-	45	45	49	49	49
M		40	52	52	70	84	84	121	121	121
Î		2 × M6	2 × m8	2 × m8	2 × m8	4 × M10	4 × M10	4 × M10	4 × M10	4 × M10
Cuplu (n · m)		4	6	8	12	18	26	35

Specificații de actuator electric

Supapă de bilă	Model	Cuplu de ieșire maximă	Timp de acțiune 90 °		Arbore de ieșire	Motor	Curent evaluat
Supapă de bilă	Model	N · m	Special	Standard	mm	W	AC 220V/a	AC 380V/a	DC 24V/a
DN20-DN50	RL003	30	5-10	15	11*11	AC20 DC2	0.1	0.05	0.2
DN63-DN75	RL005	50	5-15	30	14*14	15	0.15	0.1	2
DN90	RL010	100	15/30/60	30	17*17	31	0.28	0.19	2.5
DN110	RL015	150	15/30/60	40	17*17	50	0.5	0.22	5
DN140	RL020	200	15/05/90	40	22*22	71	0.6	0.25	8.5
DN160	RL050	400	15/05/90	40	22*22	118	1	0.5	8.5

Companie

Pipeline Zheyi (Wuhan) Co., Ltd.

ZHEYI Group Da China Supapă cu bilă cu flanșă electrică Pentru industria alimentară/auto/electronică furnizor şi la comanda Supapă cu bilă cu flanșă electrică Pentru industria alimentară/auto/electronică fabrică. Am fost fondați în 2007, concentrându-ne pe cercetarea și dezvoltarea, fabricarea, vânzarea și service-ul țevilor industriale din CPVC și UPVC. Compania a obținut o serie de certificări, inclusiv licența de producție a echipamentelor speciale, licența de igienă a produselor legate de apă din provincia Zhejiang, certificarea sistemului de management al calității IS09001, certificarea sistemului de management de mediu IS014001 și certificarea sistemului de management al sănătății și securității ocupaționale IS045001. Compania deține peste 50 de drepturi de proprietate intelectuală independente și drepturi de import și export auto-operate. Pentru a oferi produse diversificate și servicii mai bune, compania a introdus tehnologii avansate, echipamente de scule, materii prime și sisteme de management unice din Germania și Statele Unite. De-a lungul anilor, produsele noastre au fost utilizate pe scară largă în transportul prin conducte de lichide acide și alcaline, apă ultrapură, apă potabilă, apă pură de calitate electronică și ape uzate industriale în industriile chimică, metalurgică, fotovoltaică, energie nucleară, baterii litiu, semiconductori electronici, alimentară, medicală, auto, tratarea apei industriale și alte industrii. În prezent, Grupul ZHEYI a înființat peste 30 de companii de vânzări în toată țara, iar toate tipurile de produse sunt exportate în Europa, America, Asia de Sud-Est și alte țări și regiuni, fiind foarte apreciate de clienții interni și străini.

Certificat de onoare

Ştiri

Valve UPVC/CPVC rezistente la chimice și litiu (DIN/ANSI):...
Jun 26,2025
În lumea solicitantă a manipulării fluidelor industriale, selecția de supape adecvate este esențială pentru siguranță, eficiență și longevitate. Atunci când aveți de -a face cu substanțe chimice corozive, inclusiv div...
află mai multe
Ghidul final pentru conductele UPVC pentru industria chimi...
Jun 19,2025
Țevi UPVC (clorură de polivinil neplasticizat) sunt utilizate pe scară largă în procesarea chimică, extracția de litiu și aplicații industriale de înaltă presiune datorită rezistenței lor la coroziune, durabilit...
află mai multe
Țevi UPVC de înaltă performanță pentru medii industriale d...
Jun 12,2025
Țevi UPVC sunt utilizate pe scară largă în industriile care necesită o rezistență chimică excepțională și durabilitate. Acest articol explorează caracteristicile cheie ale conductelor UPVC cu rezistență chimică ...
află mai multe

Lăsaţi un mesaj

Control strict al calității

Grupul ZHEYI aderă la principiul „calității pe primul loc”, adoptă echipamente avansate la nivel internațional și materii prime de înaltă calitate, controlează strict fiecare verigă a producției și se angajează să ofere produse în curs de dezvoltare cu performanțe excelente și un aspect rafinat.

Compania utilizează cele mai avansate echipamente de producție și materiale de înaltă calitate, inclusiv Sekisui din Japonia și Lubrizol din Statele Unite. „ZHEYI” combină perfect tehnologia de producție rafinată cu managementul profesional, iar fiecare produs este supus unui control strict al calității - de la producție, inspecție până la livrarea finală, asigurând combinația perfectă între aspect și funcționalitate.
Testarea performanței de precizie

La ZHEYI, fiecare produs este realizat meticulos, concentrându-se nu doar pe un design estetic rafinat, ci și pe o calitate intrinsecă excelentă. Testarea strictă a performanței asigură că produsul își poate menține stabilitatea și durabilitatea chiar și în condiții dure.:

● Testarea densității: Măsoară densitatea materialului pentru a asigura uniformitatea și stabilitatea structurilor.
● Testul de temperatură de înmuiere Vicat: evaluează gradul de înmuiere al materialelor în condiții de temperatură ridicată pentru a asigura capacitatea produsului de a rezista la deformare în diverse medii.
● Test la cuptor: simulează rezistența la căldură pe termen lung și verifică capacitatea produsului de a rezista la temperaturi ridicate pentru o perioadă lungă de timp.
● Test hidrostatic: Evaluează rezistența țevilor în condiții de presiune ridicată pentru a asigura siguranța și fiabilitatea produsului.
● Test de impact cu ciocanul: Testați rezistența la impact a produsului în timpul transportului, instalării și utilizării zilnice.

Supapă cu bilă cu flanșă electrică Cunoștințe din industrie

Scenarii de aplicare și avantaje ale supape cu bilă cu flanșă electrică în sisteme de automatizare industrială

Valvele cu bilă cu flanșă electrică joacă un rol important în sistemele de automatizare industrială datorită răspunsului rapid, etanșării ridicate, controlului de la distanță și a altor caracteristici. Următoarele sunt aplicațiile sale tipice și avantajele de bază în mai multe industrii cheie:

1. apă potabilă sigură
Aplicație: utilizat în rețelele de conducte de apă, sistemele de comutare a stației de pompă și dezinfectare în instalațiile de apă pentru a asigura un control precis al debitului de apă.
Avantaje: Electric Drive poate fi integrat cu sistemul SCADA pentru a obține o ajustare nesupravegheată și pentru a evita riscurile de poluare a apei.

2. Metalurgie
Aplicație: Comutarea și reglarea gazelor de înaltă temperatură și de înaltă presiune (cum ar fi gazele cuptorului blast) și sistemele de apă de răcire.
Avantaje: Materialele rezistente la coroziune (cum ar fi oțelul inoxidabil) pot face față cu medii puternice de acid și alcalin, iar designul rezistent la explozie a actuatorului se adaptează la medii dure.

3. Fotovoltaic
Aplicare: Transport chimic (cum ar fi acid, gaz inert) în producția de materiale de siliciu și sisteme de recuperare a apelor uzate.
Avantaje: Sigilarea ridicată previne scurgerile dăunătoare, iar controlul electric se potrivește cu ritmul liniilor de producție automatizate.

4. Puterea nucleară
Aplicație: Izolarea și descărcarea sistemului de răcire a insulei nucleare și a conductei radioactive de tratare a apelor uzate.
Avantaj: respectați standardele de siguranță nucleară (cum ar fi certificarea ASME III) și pot fi închise în caz de eșec.

5. Semiconductor electronic
Aplicație: Livrarea de precizie a apei ultrapure (UPW) și a gazelor speciale (cum ar fi azot și argon).
Avantaj: Tratamentul de lustruire a peretelui interior al corpului valvei (RA≤0,4 μm) pentru a evita contaminarea particulelor și pentru a asigura curățenia proceselor.

6. Medicină
Aplicație: apă purificată, sterilizare cu aburi (SIP) și sisteme de curățare CIP în procesele farmaceutice.
Avantaj: Proiectarea structurală fără unghiuri moarte îndeplinește cerințele GMP și evită creșterea microorganismelor.

7. Tratarea apei industriale
Aplicație: Apă de răcire circulantă, osmoză inversă (RO) pretratare și control de dozare a medicamentelor.
Avantaj: Suportați comunicarea MODBUS/PROFIBUS și conectați -vă cu PLC pentru a realiza o dozare inteligentă.

8. Apele uzate industriale
Aplicare: Neutralizarea acid-bazei, comutarea și descărcarea conductelor de tratare a apelor uzate din metal greu.
Avantaje: Garniturile PTFE sunt extrem de rezistente la coroziune, iar actuatoarele electrice pot fi programate pentru a răspunde nevoilor de descărcare intermitentă.
