Supapă electrică fluture SCH8O/DIN UPVC/CPVC

Supapa electrică fluture are o structură simplă, dimensiuni mici, design ușor și consum redus de material. Dispune de un cuplu de antrenare mic, ceea ce îl face ușor și rapid de operat. Supapa oferă capabilități de reglare a debitului și performanță de etanșare, realizând o etanșare bună în condiții de presiune scăzută. Pe baza metodei de conectare, supapele electrice fluture pot fi clasificate ca tip flanșă sau tip wafer; prin metoda de antrenare, pot fi manuale, pneumatice sau electrice; după structură, acestea pot fi tip disc excentric, tip placă verticală, tip placă înclinată sau tip pârghie; iar după tipul de etanșare, pot fi etanșați moale sau etanșați tari.

Contactaţi-ne

Anterior：SCH8O/DIN Supapă pneumatică cu membrană dublă UPVC
Următorul：SCH8O/DIN UPVC/CPVC Pneumatic Butterfly Valve

parametru aplicație Standarde tehnice

(1) Material: UPVC, CPVC
(2) Dimensiune: 2"-12", DN50-DN300, dn63-dn315
(3) Standarde: ANSI, DIN
(4) Racord: flanșă
(5) Presiune de lucru: 150PSI, 1.0MPa
(6) Temperatura de funcționare: UPVC (-10°C-60°C), CPVC (-10°C-90°C)
(7) Culoare caroserie: UPVC (gri închis), CPVC (gri deschis)

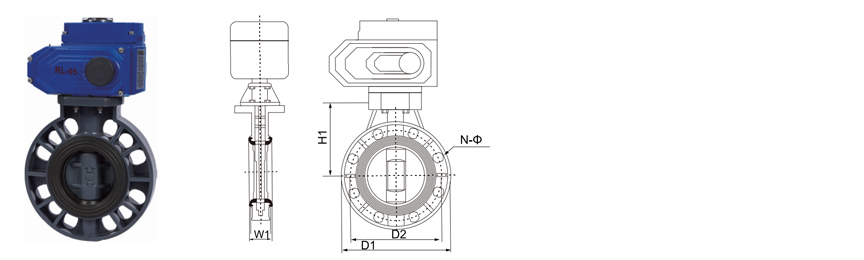

DIMENSIUNE/NOM.	dn63	dn75	dn90	dn110	dn140	dn160	225 dh	dn280	dn315
	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
D1	160	180	196	228	258	287	344	411	490
D2	125	145	160	180	210	240	295	350	400
N-Φ	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ22	8-Φ22	8-Φ22	12-Φ22
H1	100	110	132	155	167	180	225	260	280
W1	43	46	49	54	64	70	88	98	108
Cuplu (N ·M)	10	10	15	22	40	45	65	-	-

Specificații servomotor electric

Supapă cu bilă	Model	Cuplul maxim de ieșire	Timp de acțiune 90°		Arborele de iesire	Motor	Curent nominal
Supapă cu bilă	Model	N·M	Special	Standard	mm	W	AC 220V/A	AC 380V/A	DC 24V/A
dn63-dn75	RL003	30	5-10	15	11*11	AC20 DC2	0.1	0.05	0.2
dn90-dn110	RL005	50	5-15	30	14*14	15	0.15	0.1	2
dn140	RL010	100	15/30/60	30	17*17	31	0.28	0.19	2.5
dn160	RL015	150	15/30/60	40	17*17	50	0.5	0.22	5
dn225	RL020	200	15/05/90	40	22*22	71	0.6	0.25	8.5
dn280	RL050	400	15/05/90	40	22*22	118	1	0.5	8.5
dn315	RL100	1000	15/05/40	40	27*27	118	1	0.5	9

SCH80 / DIN · ACTIONARE ELECTRIC · ALIMENTARE B2B

Supapă electrică fluture UPVC / CPVC

Napolitană / Lug · On-Off & Modulating · ISO 5211 · PN10–PN16

Supapa electrică fluture SCH80/DIN UPVC/CPVC este o supapă automată de control a debitului cu un sfert de tură pentru sistemele de conducte industriale care manipulează medii corozive și de înaltă puritate. Supapa combină o placă termoplastică sau un corp cu un dispozitiv de acționare electric, permițând controlul pornit-oprit sau modulator de la distanță fără alimentare pneumatică cu aer. Discul se rotește la 90 de grade într-o căptușeală elastică înlocuibilă, disponibilă în EPDM, PTFE sau FKM, pentru a asigura oprirea în intervalul de presiune nominală. Materialele corpului și discurilor sunt UPVC pentru utilizare chimică generală și CPVC pentru service până la 93°C. Găurirea flanșei urmează modelele DIN PN10/PN16 sau ANSI Clasa 150, iar interfața actuatorului este conformă cu ISO 5211 pentru montarea directă a poziționărilor, comutatoarelor de limită și acționării manuale. Seria este furnizată pentru integrarea OEM, achiziția de proiecte și programele de modernizare a instalațiilor.

DN40–DN300 Dimensiunea nominală

PN10 / PN16 Clasa de presiune

0–93°C Serviciu CPVC

24 / 110 / 230V Alimentare cu actuator

Acționare electrică fără alimentare cu aer

Potrivit pentru instalațiile în care infrastructura de aer comprimat nu este disponibilă sau nu este de încredere. Cablajul actuatorului se integrează cu buclele de control PLC, DCS și SCADA.

Design de căptușeală înlocuibilă

Căptușeala elastică este o componentă utilă. Înlocuirea căptușelii restabilește performanța de etanșare fără a înlocui corpul, discul sau dispozitivul de acționare.

Amprenta compactă instalată

Construcția napolitană reduce lungimea și greutatea față în față în comparație cu supapele cu bilă cu orificiu echivalent, reducând suportul și cerințele de spațiu.

Trasabilitatea materialului

Materialele corpului, discului și căptușelii sunt documentate pe lot. Certificatele de conformitate și rapoartele de material sunt emise cu fiecare transport.

Configurația supapei

Materialul corpului UPVC · CPVC

Material disc UPVC / CPVC solid · Fontă ductilă acoperită

Opțiuni de căptușeală EPDM · PTFE · FKM (Viton)

Stilul corpului Napolitană · Lug

Foraj cu flansa DIN PN10/PN16 · Clasa ANSI 150

Față în față DIN EN 558 Seria 20 / API 609

Referință de proiectare ASTM D2467 · DIN 8061/8062 · ISO 16136

Actuator si control

Funcția On-off · Modulator

Tensiune de alimentare 24V AC/DC · 110V AC · 230V AC

Intrare de control Contact comutator · 4–20 mA · 0–10 V

Feedback Întrerupătoare de limită · poziție 4–20 mA

Incinta IP65 standard · IP67 opțional

Comandă manuală Roată de mână sau manetă de decuplare

Interfață de montare Montare directă ISO 5211

Matricea de selecție a căptușelii

Căptușeală Adecvarea media Temperatura plafonului Rezistenta la abraziune

EPDM Apă, acizi blând, alcali, medii de răcire 80°C Moderat

PTFE Acizi puternici, solvenți, medii de înaltă puritate 93°C Scăzut

FKM Hidrocarburi, uleiuri, agenți oxidanți 90°C Moderat

Alegerea căptușelii trebuie confirmată în raport cu chimia reală a procesului, concentrația și temperatura de funcționare înainte de lansarea comenzii.

Acoperire în industrie și mass-media de proces

Chimie și metalurgie Transfer de acid, dozare caustică, linii de decapare, control al alimentării reactorului

Fotovoltaic și Litiu Circulație în baie de gravare, transfer de electroliți, manipulare a saramură

Nuclear și energie auxiliară Bucle de răcire auxiliare, apă demineralizată, linii de injecție chimică

Semiconductor electronic Distribuție de apă ultrapură, apă de calitate electronică, alimentare pe bancă umedă

Produse alimentare și farmaceutice Apă potabilă, apă purificată, circuite de alimentare și retur CIP

Apa auto și industrială Circulatia vopselei, spalarea pieselor, neutralizarea apelor uzate industriale

Cerințe de punere în funcțiune

Confirmați modelul de găurire a flanșei și dimensiunea față în față față de izometricul conductei înainte de eliberarea livrării.
Verificați tensiunea de alimentare a actuatorului și tipul semnalului de control în raport cu arhitectura de control al instalației.
Instalați supape de napolitană centrate între flanșe cu discul în poziția închis pentru a proteja căptușeala în timpul strângerii șuruburilor.
Strângeți șuruburile flanșei în cruce la valoarea menționată în fișa de instalare pentru dimensiunea nominală specifică.
Finalizați un ciclu complet de deschidere-închidere electric și confirmați feedbackul comutatorului de limită înainte de presurizarea sistemului.
Pentru unitățile modulante, efectuați o calibrare a cursei de 4–20 mA și înregistrați curba de feedback de poziție.

Limite de aplicare

Plafonul de serviciu al caroseriei UPVC este de 60°C; Plafonul corpului din CPVC este de 93°C. Plafonul de căptușeală poate fi mai mic și guvernează evaluarea finală.
Nu este destinat pentru serviciul cu abur sau pentru cicluri termice rapide.
Căptușeala EPDM nu este compatibilă cu solvenți de hidrocarburi, uleiuri sau agenți oxidanți puternici.
Căptușeala PTFE nu este recomandată pentru medii cu conținut ridicat de solide abrazive.
Evitați funcționarea susținută în intervalul deschis de 5-85% atunci când manipulați medii abrazive sau cristalizante.
Cuplul șuruburilor flanșei peste valoarea specificată poate crăpa corpul termoplastic, în special la DN80 și mai sus.
Instalarea în exterior necesită stabilizarea UV a corpului sau un strat de protecție extern.

Întrebări privind achizițiile și inginerie

Ce informații sunt necesare pentru a emite o cotație?

Furnizați dimensiunea nominală, materialul corpului, materialul căptușelii, standardul de găurire a flanșei, clasa de presiune, temperatura de funcționare, mediul de proces și concentrația, funcția actuatorului (pornit-oprit sau modulator), tensiunea de alimentare și semnalul de control necesar. Cantitatea și programul de livrare sunt, de asemenea, necesare pentru evaluarea comercială.

Sunt furnizate materiale și certificate de testare?

Da. Certificatele de conformitate care fac referire la ASTM D2467 și DIN 8061/8062 sunt emise ca standard. Rapoartele de materiale la nivel de lot, înregistrările de testare a carcasei și a sigiliului și foile de calibrare a actuatorului sunt disponibile la cerere pentru pachetele de documentație de proiect.

Cum este dimensionat actuatorul pentru o anumită supapă?

Dimensionarea actuatorului se bazează pe ruperea supapei și cuplul de funcționare la presiunea diferențială maximă, înmulțită cu un factor de siguranță. Temperatura suportului, materialul căptușelii și frecvența de ciclu sunt incluse în calcul. Modelul de actuator selectat și marja sa de cuplu sunt menționate pe confirmarea comenzii.

Supapa poate fi furnizată pentru service în fund?

Serviciul fără margini necesită configurația corpului urechii cu inserții filetate pe ambele fețe ale flanșei. Corpurile plachetelor sunt susținute de șuruburi și nu sunt adecvate pentru izolarea unei secțiuni din aval în timp ce linia din amonte rămâne presurizată.

Care este piesele de schimb recomandate?

Piesele de schimb recomandate sunt o căptușeală și un set de garnituri de flanșă pentru fiecare zece supape în funcționare continuă, plus un actuator per buclă de control pentru sarcini critice. Inventarul de căptușeală ar trebui să se bazeze pe mediul dominant și pe temperatura din instalație, mai degrabă decât pe numărul de supape.

Furnizat pentru integrarea OEM, achiziția de proiecte EPC și programele de modernizare a instalațiilor în sectoarele chimic, metalurgic, fotovoltaic, nuclear, litiu, semiconductor electronic, alimentar, farmaceutic, auto și industrială de tratare a apei. Acoperirea media include lichide acide și alcaline, apă ultrapură, apă potabilă, apă de calitate electronică și ape uzate industriale.

Companie

Pipeline Zheyi (Wuhan) Co., Ltd.

ZHEYI Group Da China Supapă electrică fluture SCH8O/DIN UPVC/CPVC Pentru industria alimentară/auto/electronică furnizor şi la comanda Supapă electrică fluture SCH8O/DIN UPVC/CPVC Pentru industria alimentară/auto/electronică fabrică. Am fost fondați în 2007, concentrându-ne pe cercetarea și dezvoltarea, fabricarea, vânzarea și service-ul țevilor industriale din CPVC și UPVC. Compania a obținut o serie de certificări, inclusiv licența de producție a echipamentelor speciale, licența de igienă a produselor legate de apă din provincia Zhejiang, certificarea sistemului de management al calității IS09001, certificarea sistemului de management de mediu IS014001 și certificarea sistemului de management al sănătății și securității ocupaționale IS045001. Compania deține peste 50 de drepturi de proprietate intelectuală independente și drepturi de import și export auto-operate. Pentru a oferi produse diversificate și servicii mai bune, compania a introdus tehnologii avansate, echipamente de scule, materii prime și sisteme de management unice din Germania și Statele Unite. De-a lungul anilor, produsele noastre au fost utilizate pe scară largă în transportul prin conducte de lichide acide și alcaline, apă ultrapură, apă potabilă, apă pură de calitate electronică și ape uzate industriale în industriile chimică, metalurgică, fotovoltaică, energie nucleară, baterii litiu, semiconductori electronici, alimentară, medicală, auto, tratarea apei industriale și alte industrii. În prezent, Grupul ZHEYI a înființat peste 30 de companii de vânzări în toată țara, iar toate tipurile de produse sunt exportate în Europa, America, Asia de Sud-Est și alte țări și regiuni, fiind foarte apreciate de clienții interni și străini.

Certificat de onoare

Ştiri

Supape UPVC și CPVC: un control mai bun al debitului în li...
Nov 03,2026
Primul semn că o conductă chimică își pierde controlul este rareori o țeavă spartă. Este o supapă care încă se rotește, dar nu se mai oprește, sau un mâner care acum are nevoie de două mâini pentru a se mișca. ...
află mai multe
Cum asigură producătorii de fitinguri CPVC calitatea: ghid...
Oct 30,2026
Un fiting din clorură de polivinil clorurat (CPVC) care trece un control vizual poate eșua în continuare pe prima linie chimică fierbinte dacă compusul s-a degradat în timpul turnării, dacă adâncimea prizei este su...
află mai multe
Fitinguri CPVC Filetate vs Socket Schedule 80: Care articu...
Oct 28,2026
Filet sau priză: două moduri de a vă alătura programului 80 CPVC Întrebarea apare de obicei după aceste specificații țevii sunt deja setate. Un inginer de uzină sau un supervizor de întreținere selectează CPV...
află mai multe

Lăsaţi un mesaj

Control strict al calității

Grupul ZHEYI aderă la principiul „calității pe primul loc”, adoptă echipamente avansate la nivel internațional și materii prime de înaltă calitate, controlează strict fiecare verigă a producției și se angajează să ofere produse în curs de dezvoltare cu performanțe excelente și un aspect rafinat.

Compania utilizează cele mai avansate echipamente de producție și materiale de înaltă calitate, inclusiv Sekisui din Japonia și Lubrizol din Statele Unite. „ZHEYI” combină perfect tehnologia de producție rafinată cu managementul profesional, iar fiecare produs este supus unui control strict al calității - de la producție, inspecție până la livrarea finală, asigurând combinația perfectă între aspect și funcționalitate.
Testarea performanței de precizie

La ZHEYI, fiecare produs este realizat meticulos, concentrându-se nu doar pe un design estetic rafinat, ci și pe o calitate intrinsecă excelentă. Testarea strictă a performanței asigură că produsul își poate menține stabilitatea și durabilitatea chiar și în condiții dure.:

● Testarea densității: Măsoară densitatea materialului pentru a asigura uniformitatea și stabilitatea structurilor.
● Testul de temperatură de înmuiere Vicat: evaluează gradul de înmuiere al materialelor în condiții de temperatură ridicată pentru a asigura capacitatea produsului de a rezista la deformare în diverse medii.
● Test la cuptor: simulează rezistența la căldură pe termen lung și verifică capacitatea produsului de a rezista la temperaturi ridicate pentru o perioadă lungă de timp.
● Test hidrostatic: Evaluează rezistența țevilor în condiții de presiune ridicată pentru a asigura siguranța și fiabilitatea produsului.
● Test de impact cu ciocanul: Testați rezistența la impact a produsului în timpul transportului, instalării și utilizării zilnice.

Supapă electrică fluture SCH8O/DIN UPVC/CPVC Cunoștințe din industrie

Diagnosticarea defecțiunilor comune și întreținerea supape fluture electrice : 5 puncte cheie pentru a prelungi durata de viață

Supapele electrice fluture sunt utilizate pe scară largă în industrii precum apa potabilă sigură, metalurgie, fotovoltaică, energie nucleară, semiconductori electronici, medicină, tratarea apei industriale și apele uzate industriale. Condițiile de lucru diferite au cerințe extrem de ridicate pentru fiabilitatea supapelor, iar întreținerea corectă poate prelungi foarte mult durata de viață a acestora. Următoarele sunt 5 puncte cheie de întreținere:

1. Inspecție de etanșare: preveniți scurgerea medie
Manifestarea problemei: Supapa nu este închisă etanș, curgând în interior sau în exterior.

Impact în industrie:
Apă potabilă sigură și industria farmaceutică: Scurgerile vor cauza poluarea apei și vor afecta sănătatea și siguranța.
Energie nucleară și semiconductori electronici: Scurgerile mediilor de înaltă puritate pot cauza defecțiuni ale sistemului.
Sugestii de întreținere: Verificați regulat scaunul supapei și suprafața de etanșare a plăcii supapei și înlocuiți garniturile uzate din cauciuc sau PTFE.

2. Întreținerea motorului și a actuatorului: asigurați o acționare stabilă
Manifestarea problemei: mișcarea supapei este lentă, blocată sau nu poate fi deschisă și închisă.

Impact în industrie:
Metalurgie și ape uzate industriale: mediile foarte corozive pot cauza cu ușurință umezeala motorului sau deteriorarea circuitului.
Semiconductor fotovoltaic și electronic: controlul de precizie necesită o precizie ridicată, iar defecțiunea motorului poate afecta continuitatea producției.
Sugestii de întreținere: lubrifiați regulat piesele transmisiei, verificați izolația motorului și evitați funcționarea pe termen lung într-un mediu umed.

3. Calibrarea feedback-ului semnalului: asigurați acuratețea controlului
Manifestarea problemei: Deschiderea supapei este incompatibilă cu feedback-ul sistemului de control.

Impact în industrie:
Tratarea apei industriale și energia nucleară: Abaterea controlului debitului poate afecta stabilitatea procesului.
Medicină și semiconductor electronic: erori minore pot cauza probleme de calitate a produsului.
Sugestii de întreținere: calibrați în mod regulat senzorii de poziție (cum ar fi potențiometrele sau codificatoarele) și verificați dacă linia de semnal este slăbită.

4. Protecția împotriva coroziunii și adaptarea materialului
Manifestarea problemei: Rugina și detartrarea corpului supapei sau a componentelor interne.

Impact în industrie:
Ape uzate industriale și metalurgie: mediile acide sau cu conținut ridicat de sare accelerează coroziunea metalului.
Fotovoltaic și semiconductor: mediul cu apă ultrapură necesită oțel inoxidabil sau supape de acoperire speciale.
Recomandări de întreținere: Selectați materialul corpului supapei (cum ar fi oțel inoxidabil CF8M, supapă fluture căptușită cu fluor) în funcție de caracteristicile mediului și curățați depunerile în mod regulat.
