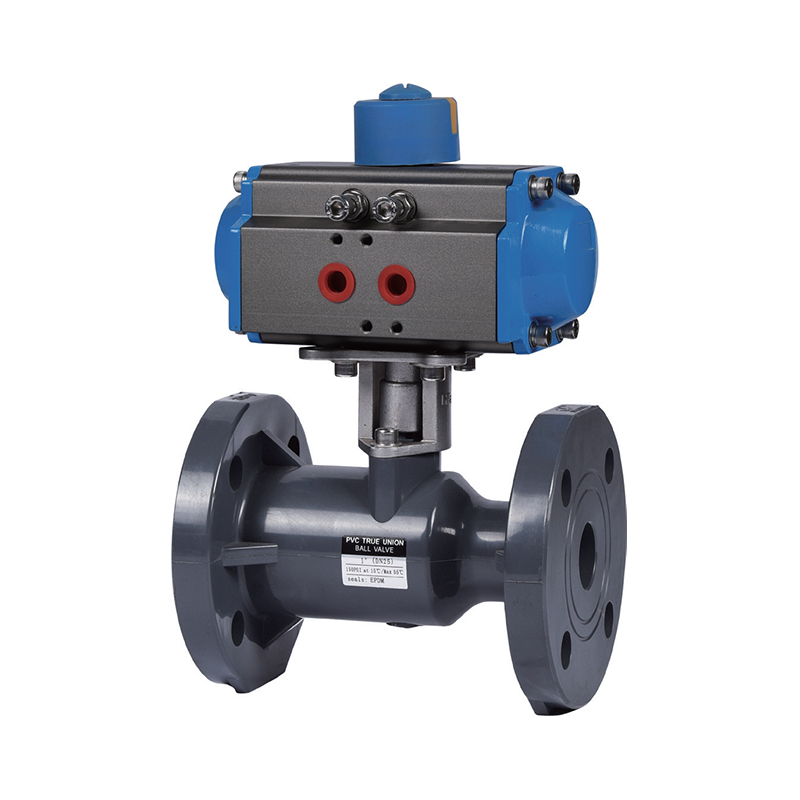

Robinetă cu flanșă pneumatică

Printre toate tipurile de supape, supapa cu bilă cu flanșă pneumatică are rezistența la fluid. Chiar și tipul de aleză redusă are o rezistență la fluid relativ scăzută. Corpul de supapă al supapei cu bilă pneumatică este echipat cu rulmenți de tracțiune pentru a reduce cuplul de frecare pe tulpină, asigurând o funcționare netedă și flexibilă pe termen lung. Scaunul supapei oferă performanțe de etanșare, realizate din materiale elastice precum PTFE, care îmbunătățește capacitatea de etanșare pe măsură ce presiunea medie crește. În plus, etanșarea tulpinii este fiabilă și rezistentă la deteriorare. Datorită proprietăților auto-lubrifiante ale materialelor utilizate și a pierderii minime de frecare cu mingea, supapa cu bilă pneumatică are o durată de viață lungă. Arcuri între bilă, tulpină și corpul supapei ajută la descărcarea de energie electrică statică generată în timpul comutării, asigurând o utilizare în siguranță.

Contactaţi-ne

Anterior：Supapă cu bilă cu flanșă electrică
Următorul：Valvele conduse electrice UPVC/CPVC

parametru aplicație Standarde tehnice

(1) Material: UPVC, CPVC
(2) Dimensiune: 1 "-4, DN25-DN100, DN32-DN110
(3) Standard: Din
(4) Conexiune: flanșă
(5) Presiunea de lucru: 150psi, 1,0MPa
(6) Temperatura de funcționare: UPVC (-10 ℃ -60 ℃), CPVC (-10 ℃ -90 ℃)
(7) Presiunea minimă a aerului: 45psi, 0,4MPa
(8) Culoarea corpului: UPVC (gri închis), CPVC (gri deschis)

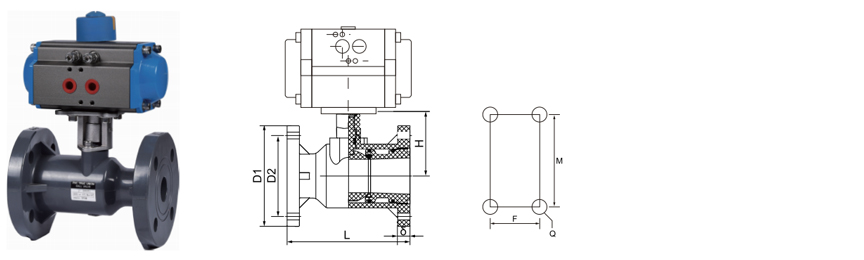

Dimensiune/nom.		DN32	DN40	DN50	dn6e	DN75	DN90	DN110	DN140	DN160
		(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DNB0)	(DN100)	(DN125)	(DN150)
		(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")
D1		115	140	145	165	180	195	220	250	285
D2	Din	85	100	110	125	145	160	180	210	240
	ANSI	79	89	98	121	140	152	191	216	241
	Jis	42.5	48.5	61	73	90	105	132	158	186
N-φ	Din	4-φ14	4-φ18	4-φ18	4-φ18	4-φ18	8-φ18	8-φ18	8-φ18	8-φ18
	ANSI	4-φ16	4-φ16	4-φ16	4-φ19	4-φ19	4-φ19	4-φ19	8-φ22	8-φ22
	Jis	4-φ19	4-φ19	4-φ19	4-φ19	4-φ19	8-φ19	8-φ19	8-φ23	8-φ23
δ		16	18	18	20	20	25	25	27	29
F		-	-	-	-	45	45	49	49	49
M		40	52	52	70	84	84	121	121	121
Î		2 × M6	2 × m8	2 × m8	2 × m8	4 × M10	4 × M10	4 × M10	4 × M10	4 × M10
Cuplu (n · m)		4	6	8	12	18	26	35

Modul de lucru cu actuator cu acțiune dublă/cu acțiune unică (NC în mod normal închis, nu este deschis în mod normal)

Specificații	20	25	32	40	50	63	75	90	110	140	160
Specificații	1/2 "	3/4 "	1 "	11/4 "	11/2 "	2	2 1/2 "	3 "	4"	5	6 "
Controlul stresului	4 ~ 8
Namur Interfață sursă de aer standard	G 1/4 "
Modele de actuator cu acțiune dublă	TBN032D	TBN032D	TBN032D	TBN052D	TBN052D	Tbn63d	Tbn75d	Tbn83d	Tbn92d	TBN105D	TBN125D
Modele de actuator cu acțiune unică	TBN052SK	TBN052SK	TBN052SK	TBN063SK	TBN063SK	TBN75SK	Tbn83sk	TBN92SK	TBN105SK	TBN125SK	Tbn140sk

Companie

Pipeline Zheyi (Wuhan) Co., Ltd.

ZHEYI Group Da China Robinetă cu flanșă pneumatică Pentru industria alimentară/auto/electronică furnizor şi la comanda Robinetă cu flanșă pneumatică Pentru industria alimentară/auto/electronică fabrică. Am fost fondați în 2007, concentrându-ne pe cercetarea și dezvoltarea, fabricarea, vânzarea și service-ul țevilor industriale din CPVC și UPVC. Compania a obținut o serie de certificări, inclusiv licența de producție a echipamentelor speciale, licența de igienă a produselor legate de apă din provincia Zhejiang, certificarea sistemului de management al calității IS09001, certificarea sistemului de management de mediu IS014001 și certificarea sistemului de management al sănătății și securității ocupaționale IS045001. Compania deține peste 50 de drepturi de proprietate intelectuală independente și drepturi de import și export auto-operate. Pentru a oferi produse diversificate și servicii mai bune, compania a introdus tehnologii avansate, echipamente de scule, materii prime și sisteme de management unice din Germania și Statele Unite. De-a lungul anilor, produsele noastre au fost utilizate pe scară largă în transportul prin conducte de lichide acide și alcaline, apă ultrapură, apă potabilă, apă pură de calitate electronică și ape uzate industriale în industriile chimică, metalurgică, fotovoltaică, energie nucleară, baterii litiu, semiconductori electronici, alimentară, medicală, auto, tratarea apei industriale și alte industrii. În prezent, Grupul ZHEYI a înființat peste 30 de companii de vânzări în toată țara, iar toate tipurile de produse sunt exportate în Europa, America, Asia de Sud-Est și alte țări și regiuni, fiind foarte apreciate de clienții interni și străini.

Certificat de onoare

Ştiri

Valve UPVC/CPVC rezistente la chimice și litiu (DIN/ANSI):...
Jun 26,2025
În lumea solicitantă a manipulării fluidelor industriale, selecția de supape adecvate este esențială pentru siguranță, eficiență și longevitate. Atunci când aveți de -a face cu substanțe chimice corozive, inclusiv div...
află mai multe
Ghidul final pentru conductele UPVC pentru industria chimi...
Jun 19,2025
Țevi UPVC (clorură de polivinil neplasticizat) sunt utilizate pe scară largă în procesarea chimică, extracția de litiu și aplicații industriale de înaltă presiune datorită rezistenței lor la coroziune, durabilit...
află mai multe
Țevi UPVC de înaltă performanță pentru medii industriale d...
Jun 12,2025
Țevi UPVC sunt utilizate pe scară largă în industriile care necesită o rezistență chimică excepțională și durabilitate. Acest articol explorează caracteristicile cheie ale conductelor UPVC cu rezistență chimică ...
află mai multe

Lăsaţi un mesaj

Control strict al calității

Grupul ZHEYI aderă la principiul „calității pe primul loc”, adoptă echipamente avansate la nivel internațional și materii prime de înaltă calitate, controlează strict fiecare verigă a producției și se angajează să ofere produse în curs de dezvoltare cu performanțe excelente și un aspect rafinat.

Compania utilizează cele mai avansate echipamente de producție și materiale de înaltă calitate, inclusiv Sekisui din Japonia și Lubrizol din Statele Unite. „ZHEYI” combină perfect tehnologia de producție rafinată cu managementul profesional, iar fiecare produs este supus unui control strict al calității - de la producție, inspecție până la livrarea finală, asigurând combinația perfectă între aspect și funcționalitate.
Testarea performanței de precizie

La ZHEYI, fiecare produs este realizat meticulos, concentrându-se nu doar pe un design estetic rafinat, ci și pe o calitate intrinsecă excelentă. Testarea strictă a performanței asigură că produsul își poate menține stabilitatea și durabilitatea chiar și în condiții dure.:

● Testarea densității: Măsoară densitatea materialului pentru a asigura uniformitatea și stabilitatea structurilor.
● Testul de temperatură de înmuiere Vicat: evaluează gradul de înmuiere al materialelor în condiții de temperatură ridicată pentru a asigura capacitatea produsului de a rezista la deformare în diverse medii.
● Test la cuptor: simulează rezistența la căldură pe termen lung și verifică capacitatea produsului de a rezista la temperaturi ridicate pentru o perioadă lungă de timp.
● Test hidrostatic: Evaluează rezistența țevilor în condiții de presiune ridicată pentru a asigura siguranța și fiabilitatea produsului.
● Test de impact cu ciocanul: Testați rezistența la impact a produsului în timpul transportului, instalării și utilizării zilnice.

Robinetă cu flanșă pneumatică Cunoștințe din industrie

Diagnosticul de eroare obișnuit și practicile de întreținere ale valve cu bilă flanșă pneumatică (scenarii de aplicații cu mai multe industrii)

Valvele cu bilă de flanșă pneumatică sunt utilizate pe scară largă în apă potabilă sigură, metalurgie, fotovoltaice, energie nucleară, semiconductori electronici, medicamente, tratare a apei industriale, ape uzate industriale și alte câmpuri, datorită deschiderii și închiderii rapide, închiderii lor bune și rezistenței la presiune ridicată. Cu toate acestea, în funcționarea pe termen lung, pot apărea defecțiuni din cauza caracteristicilor medii, a condițiilor de muncă sau a funcționării necorespunzătoare. Următoarele sunt probleme comune și sugestii de întreținere, care sunt analizate în combinație cu diferite scenarii din industrie:

1.. Diagnostic și soluții comune de eroare
Valvă scurgeri interne sau externe
Cauze posibile: uzura inelului de etanșare (cum ar fi îmbătrânirea pe termen lung la temperaturi ridicate a PTFE), deteriorarea scaunului supapei și șuruburile de flanșă liberă.

Diferențe de aplicare a industriei:
Medicină/semiconductor electronic: suportul de înaltă puritate necesită scurgeri zero, iar materialul scaunului supapei trebuie verificat în mod regulat (cum ar fi politetrafluoroetilena armată PPL).
Energia nucleară/apele uzate industriale: mediile corozive (cum ar fi acidul și alcalinul) sunt ușor de corodat corpul valvei și ar trebui utilizate valve căptușite cu fluor sau cu fluor.

Actuatoarele pneumatice sunt lente sau nu reușesc
Motive posibile: presiunea insuficientă a sursei de aer, defecțiunea valvei solenoide, acumularea de apă în cilindru (aerul comprimat nu este uscat).

Diferențe de aplicare a industriei:
Fotovoltaic/metalurgie: Mediul de temperatură ridicată provoacă mai multă apă condensată în conducta sursei de aer și trebuie instalat un uscător de aer.
Apa potabilă sigură: Mediul umed poate provoca coroziune de actuator și este recomandat un nivel de protecție IP67.

Supapă blocată sau nu se poate comuta
Motive posibile: cristalizare medie (cum ar fi sare în apele uzate industriale), acumularea de impuritate (cum ar fi siltul în tratarea apei), lipsa de întreținere pe termen lung.

Diferențe de aplicare a industriei:
Tratamentul industrial al apei: clătiți în mod regulat cavitatea supapei pentru a preveni blocarea particulelor.
Semiconductori electronici: contaminarea cu ioni metalici trebuie evitați în sistemele de apă ultrapură și sunt recomandate valve complet căptușite.

2. Practici de întreținere vizate
Inspecție și curățare regulată
Apă potabilă sigură/industrie farmaceutică: dezasamblați și inspectați sigiliile în fiecare trimestru pentru a vă asigura că nu există biofilm sau reziduuri chimice.
Fotovoltaic/semiconductor: Utilizați azot de înaltă puritate pentru a curăța linia de gaz pentru a preveni contaminarea particulelor.

Managementul lubrifierii și etanșării
Metalurgie/energie nucleară: Utilizați grăsime rezistentă la temperatură ridicată (cum ar fi grăsime pe bază de silicon) în condiții de temperatură ridicată pentru a evita frecarea uscată.
Apele uzate industriale: în mediile media corozive, se recomandă utilizarea ambalajelor de grafit pentru burduf pentru o protecție dublă a garniturilor tulpinii de supapă.

Întreținerea sistemului pneumatic
Comun tuturor industriilor:
Verificați triplexul sursei de gaz (filtru, supapă de reducere a presiunii, colector de MITIE) pentru a asigura o presiune stabilă (de obicei 0,4 ~ 0,6MPa).
Supapele solenoide și întrerupătoarele de limită trebuie să fie rezistente la praf și rezistență la umiditate, în special pentru mediile exterioare ale plantelor fotovoltaice.

3. Precauții speciale pentru industrie
Puterea nucleară: trebuie să se conformeze cu standardele ASME III sau RCC-M, iar materialul corpului valvei trebuie să fie rezistent la radiații (cum ar fi oțelul inoxidabil din carbon ultra-scăzut).
Semiconductori electronici: lustruire electrolitică (RA≤0,4 μm) a suprafeței valvei în contact cu mediul pentru a preveni căderea particulelor.
Medicină: în condiții de sterilizare (SIP/CIP), supapa trebuie să reziste la cicluri de abur la temperaturi ridicate peste 120 ° C.
