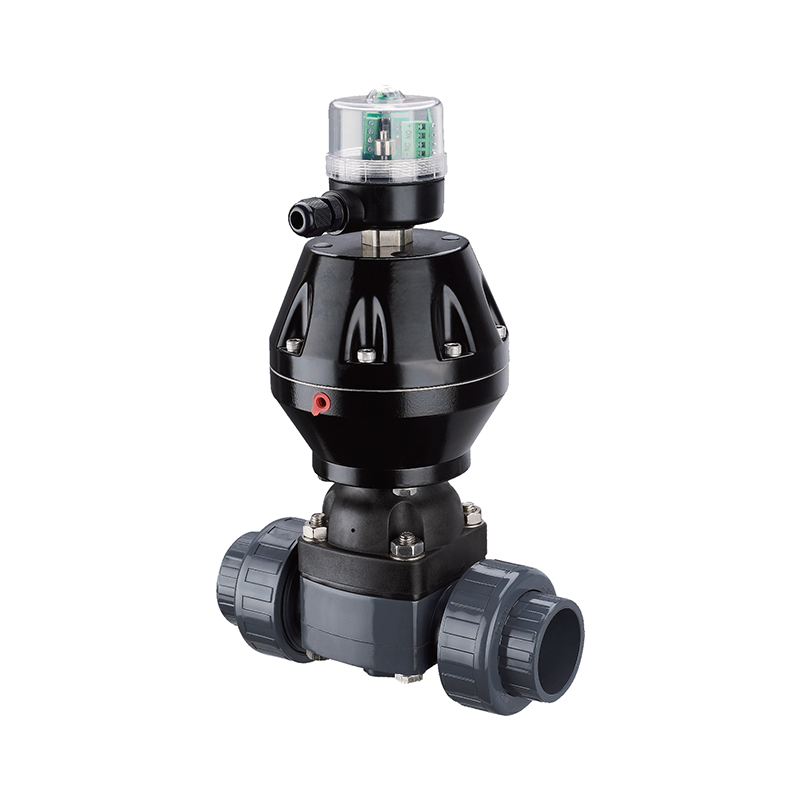

SCH8O/DIN Supapă pneumatică cu membrană dublă UPVC

Supapa pneumatică UPVC cu diafragmă dublă condusă este fabricată din material UPVC, oferind rezistență la coroziune și caracteristici ușoare. Cu un design dublu acţionat pneumatic, supapa este foarte flexibilă şi fiabilă. Funcționează pe baza forței pneumatice și a mișcării de ridicare a diafragmei. Prin controlul sursei de aer pentru a schimba presiunea din camera de aer, diafragma se mișcă în sus și în jos, permițând deschiderea și închiderea supapei. Este utilizat în mod obișnuit în aplicații care necesită rezistență la coroziune și control al fluidelor, cum ar fi în industriile chimice, farmaceutice și de prelucrare a alimentelor. Supapa are o structură simplă, costuri reduse de întreținere și intervale de întreținere extinse. Controlul precis al debitului îl face potrivit pentru diverse medii fluide.

Contactaţi-ne

Anterior：Supapă cu diafragmă cu flanșă SCH8O/DIN UPVC pneumatică
Următorul：Supapă electrică fluture SCH8O/DIN UPVC/CPVC

parametru aplicație Standarde tehnice

Caracteristica supapei pneumatice cu diafragmă UPVC cu dublă cale este că diafragma separă cavitatea interioară a corpului supapei inferioare de cavitatea interioară a capacului superior al supapei, astfel încât tija supapei, discul supapei și alte părți situate deasupra diafragmei să nu fie corodate de mediu, iar structura de etanșare a ambalajului nu este omisă, iar structura de etanșare nu este omisă. Partiția interioară a cavității este o diafragmă din cauciuc sau plastic cu o etanșare moale, care are performanțe bune de etanșare.

NU	Nume	Material
1	Corpul	UPVC
2	Diafragma	EPDM
2a	Copiere	EPDM
3	Disc	NILO
4	Acoperire	UPVC
5	Tulpina	2Cr13
6	Tulpina nut	HPb59-1
7	Cilindru	Aliaj de aluminiu
8	Cap	Plastic

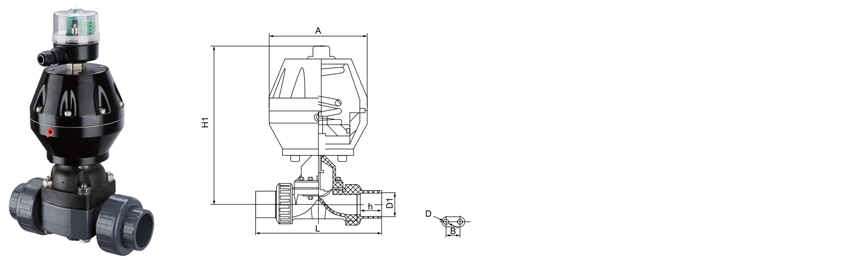

DIMENSIUNE/NOM.			dn20	dn25	dn32	dn40	dn50	dn63
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	DN50)
			(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")
DIN ANSI JIS	PN(MPa)		0.6	0.6	0.6	0.6	0.6	0.6
	Dimensiune (mm) standard	L	145	160	175	200	225	272
		D1	20	25	32	40	50	63
		A	110	110	110	110	140	170
	Referință	H1	195	200	210	228	240	290
	Referință	W(kg)	2	2.3	2.5	3	5	8
	D		8	8	8	8	10	10
	B		25	25	25	36	36	45

SCH80 / DIN · DIAFRAGMA · DUAL DRIVE

Supapă pneumatică cu diafragmă dublă UPVC

Tip deversor · Fără pachet · Acționare tandem · PN10

Supapa pneumatică cu diafragmă dublă acţionată UPVC SCH8O/DIN este o supapă de închidere acționată pneumatic pentru sistemele de conducte industriale care manipulează lichide corozive, apă ultrapură și ape uzate. O diafragmă flexibilă prinsă între corp și capotă formează singura barieră în mișcare, astfel încât mediul să nu intre în contact cu tija, actuatorul sau atmosfera. Configurația dublă acționată utilizează două unități de acționare pneumatică pe o tijă comună, permițând acționarea a două corpuri de supapă de la un singur semnal de control cu cursă sincronizată. Corpul UPVC oferă rezistență chimică la acizi, alcali și sare. Geometria barajului oferă o cale directă când este deschisă și se închide pozitiv împotriva solidelor în suspensie.

DN15–DN100 Dimensiunea nominală

PN10 Clasa de presiune

0–60°C Serviciu UPVC

4-6 bari Alimentare cu aer

Construcție fără pachet

Diafragma izolează tija și actuatorul de mediu. Nu există o etanșare dinamică a tijei, astfel încât căile de emisie fugară prin ambalare sunt îndepărtate prin proiectare, mai degrabă decât controlate prin întreținere.

Dual Drive pe o singură tijă

Două unități de acționare pneumatică au o tijă comună, antrenând corpuri de supape pereche de la un singur semnal de control. Cursa este sincronizată mecanic, astfel încât punctele de izolare împerecheate se deschid și se închid împreună fără o logică separată.

Toleranță la solide la închidere

Geometria barajului se închide împotriva particulelor în suspensie în loc să le prindă între minge și scaun. Acest lucru face ca designul să fie funcțional pentru lucrări adiacente nămolului, unde scaunele cu spațiu liber s-ar zgâria sau se blochează.

Diafragmă înlocuibilă pe teren

Diafragma este o componentă de uzură utilă, care poate fi înlocuită fără a scoate corpul din conductă. Domeniul de aplicare a opririi se limitează la izolarea liniei și la îndepărtarea capotei.

Construcția supapei

Materialul corpului UPVC

Tipul corpului Tip de baraj, direct

Opțiuni de diafragmă EPDM · EPDM cu fața de PTFE · FKM

Conexiune Priză · Flanșă DIN PN10 · Filetat

Referință de proiectare DIN EN 16139 · ISO 21787 · ASTM D1784

Acționare și control

Configurarea unității Unități tandem cu dublu antrenare

Alimentare cu aer 4-6 bari, filtered and dry

Funcția Normal închis · Normal deschis · Acțiune dublă

Interfață de control Electrovalvă, 3/2 sau 5/2 căi

Feedback Limitatoare de pozitie optional

Accesorii Regulator filtru de aer · Comandă manuală

Matricea de selecție a diafragmei

Diafragma Adecvarea media Tavan temp Ciclu de viață

EPDM Acizi, alcaline, săruri, apă potabilă, ape uzate 60°C Înalt

EPDM cu fața de PTFE Acizi puternici, solvenți, medii de înaltă puritate 60°C Moderat

FKM Agenți oxidanți, hidrocarburi, medii clorurate 60°C Moderat

Selectarea diafragmei trebuie confirmată în raport cu mediul de proces, concentrația și temperatura de funcționare înainte de lansarea comenzii. Tavanul materialului caroseriei guvernează evaluarea asamblarii.

Acoperire în industrie și mass-media de proces

Chimie și metalurgie Transfer de acid și alcali, linii de dozare, circuite de decapare, alimentare cu reactiv

Fotovoltaic și Litiu Circulația în baie de gravare, transferul de electroliți, manipularea saramură și a reactivilor

Nuclear și energie auxiliară Bucle de răcire auxiliare, apă demineralizată, linii de injecție chimică

Semiconductor electronic Distribuție de apă ultrapură, apă de calitate electronică, alimentare pe bancă umedă

Produse alimentare și farmaceutice Apă potabilă, apă purificată, circuite de alimentare și retur CIP

Apa auto și industrială Spălarea pieselor, circulația vopselei, neutralizarea apelor uzate industriale

Cerințe de punere în funcțiune

Confirmați tipul conexiunii corpului, dimensiunea nominală și materialul diafragmei față de tubulatura izometrică înainte de eliberarea livrării.
Verificați presiunea de alimentare cu aer la admisia servomotor în condiții de debit; intervalul declarat este de 4–6 bari la supapă.
Instalați cu tija de supapă verticală acolo unde este posibil și confirmați orientarea barajului în raport cu direcția curgerii.
Circulați corpurile pereche printr-o cursă completă pneumatic și confirmați mișcarea sincronizată a tijei comune.
Setați funcția electrovalvei și confirmați că poziția de eroare corespunde cerințelor de siguranță a instalației.
Înregistrați data instalării diafragmei pe eticheta de întreținere pentru urmărirea duratei de viață a ciclului.

Limite de aplicare

Plafonul pentru caroserie din UPVC este de 60°C. Nu depășiți această valoare chiar și acolo unde valoarea nominală a diafragmei pare mai mare.
Presiunea nominală este PN10 la temperatura ambiantă; reduceți în funcție de curba presiune-temperatura publicată.
Nu este destinat pentru serviciul cu abur sau pentru cicluri termice rapide.
Nu utilizați cu acizi oxidanți concentrați, cum ar fi acidul azotic, peste 15% într-un corp UPVC.
Alimentare cu aer must be dry and oil-free where FKM diaphragms are fitted; lubricated air may affect diaphragm life.
Nu acţionaţi actuatorul peste cursa nominală; cursa excesivă comprimă diafragma împotriva barajului și scurtează durata de viață.
Instalarea în exterior necesită stabilizarea UV a corpului sau un strat de protecție extern.

Întrebări privind achizițiile și inginerie

Ce înseamnă configurația dublă condusă în practică?

Două unități de acționare pneumatică sunt montate pe o tijă comună și funcționează împreună, antrenând două corpuri de supape cu diafragmă de la un singur semnal de control. Acesta este utilizat acolo unde punctele de izolare pereche trebuie să se deschidă sau să se închidă în sincronizare, cum ar fi ramurile de alimentare și retur ale unei bucle, sau unde este necesară închiderea redundantă pe o singură linie de proces.

Ce informații sunt necesare pentru a emite o cotație?

Furnizați dimensiunea nominală, tipul de conexiune al corpului, materialul diafragmei, presiunea de alimentare cu aer, poziția de eroare necesară (normal închis, normal deschis sau cu dublă acțiune), mediu de proces și concentrație, temperatura de funcționare și dacă aranjamentul dublu antrenat conduce două linii separate sau două puncte pe aceeași linie. Cantitatea și programul de livrare sunt necesare pentru evaluarea comercială.

Cât de des trebuie înlocuită diafragma?

Intervalele de înlocuire depind de frecvența ciclului, de agresivitatea mediului și de temperatura de funcționare. În sarcina de dozare chimică continuă, un interval de înlocuire planificat este de obicei stabilit din datele ciclului de viață pentru compusul specific cu diafragmă. Diafragma trebuie inspectată la fiecare fereastră de întreținere programată, indiferent de numărul de cicluri și înlocuită dacă există o deformare vizibilă, umflare sau pierdere a etanșării la baraj.

Sunt furnizate materiale și certificate de testare?

Certificatele de conformitate care fac referire la DIN EN 16139, ISO 21787 și ASTM D1784 sunt emise ca standard. Rapoartele de materiale la nivel de lot, înregistrările de testare a carcasei și a etanșării și foile de testare a funcției actuatorului sunt disponibile la cerere pentru pachetele de documentație de proiect.

Supapa poate fi furnizată pentru nămol sau medii purtătoare de solide?

Designul cu diafragmă de tip baraj tolerează solidele în suspensie mai bine decât modelele cu bile sau fluture, deoarece închiderea nu depinde de un scaun cu spațiu liber. Cu toate acestea, solidele abrazive accelerează uzura diafragmei. Pentru medii cu conținut abraziv semnificativ, specificați un compus cu diafragmă întărită și reduceți intervalul de înlocuire planificat. Consultați fabrica cu distribuția dimensiunii particulelor și concentrația de solide pentru o recomandare specifică.

Companie

Pipeline Zheyi (Wuhan) Co., Ltd.

ZHEYI Group Da China SCH8O/DIN Supapă pneumatică cu membrană dublă UPVC Pentru industria alimentară/auto/electronică furnizor şi la comanda SCH8O/DIN Supapă pneumatică cu membrană dublă UPVC Pentru industria alimentară/auto/electronică fabrică. Am fost fondați în 2007, concentrându-ne pe cercetarea și dezvoltarea, fabricarea, vânzarea și service-ul țevilor industriale din CPVC și UPVC. Compania a obținut o serie de certificări, inclusiv licența de producție a echipamentelor speciale, licența de igienă a produselor legate de apă din provincia Zhejiang, certificarea sistemului de management al calității IS09001, certificarea sistemului de management de mediu IS014001 și certificarea sistemului de management al sănătății și securității ocupaționale IS045001. Compania deține peste 50 de drepturi de proprietate intelectuală independente și drepturi de import și export auto-operate. Pentru a oferi produse diversificate și servicii mai bune, compania a introdus tehnologii avansate, echipamente de scule, materii prime și sisteme de management unice din Germania și Statele Unite. De-a lungul anilor, produsele noastre au fost utilizate pe scară largă în transportul prin conducte de lichide acide și alcaline, apă ultrapură, apă potabilă, apă pură de calitate electronică și ape uzate industriale în industriile chimică, metalurgică, fotovoltaică, energie nucleară, baterii litiu, semiconductori electronici, alimentară, medicală, auto, tratarea apei industriale și alte industrii. În prezent, Grupul ZHEYI a înființat peste 30 de companii de vânzări în toată țara, iar toate tipurile de produse sunt exportate în Europa, America, Asia de Sud-Est și alte țări și regiuni, fiind foarte apreciate de clienții interni și străini.

Certificat de onoare

Ştiri

Supape UPVC și CPVC: un control mai bun al debitului în li...
Nov 03,2026
Primul semn că o conductă chimică își pierde controlul este rareori o țeavă spartă. Este o supapă care încă se rotește, dar nu se mai oprește, sau un mâner care acum are nevoie de două mâini pentru a se mișca. ...
află mai multe
Cum asigură producătorii de fitinguri CPVC calitatea: ghid...
Oct 30,2026
Un fiting din clorură de polivinil clorurat (CPVC) care trece un control vizual poate eșua în continuare pe prima linie chimică fierbinte dacă compusul s-a degradat în timpul turnării, dacă adâncimea prizei este su...
află mai multe
Fitinguri CPVC Filetate vs Socket Schedule 80: Care articu...
Oct 28,2026
Filet sau priză: două moduri de a vă alătura programului 80 CPVC Întrebarea apare de obicei după aceste specificații țevii sunt deja setate. Un inginer de uzină sau un supervizor de întreținere selectează CPV...
află mai multe

Lăsaţi un mesaj

Control strict al calității

Grupul ZHEYI aderă la principiul „calității pe primul loc”, adoptă echipamente avansate la nivel internațional și materii prime de înaltă calitate, controlează strict fiecare verigă a producției și se angajează să ofere produse în curs de dezvoltare cu performanțe excelente și un aspect rafinat.

Compania utilizează cele mai avansate echipamente de producție și materiale de înaltă calitate, inclusiv Sekisui din Japonia și Lubrizol din Statele Unite. „ZHEYI” combină perfect tehnologia de producție rafinată cu managementul profesional, iar fiecare produs este supus unui control strict al calității - de la producție, inspecție până la livrarea finală, asigurând combinația perfectă între aspect și funcționalitate.
Testarea performanței de precizie

La ZHEYI, fiecare produs este realizat meticulos, concentrându-se nu doar pe un design estetic rafinat, ci și pe o calitate intrinsecă excelentă. Testarea strictă a performanței asigură că produsul își poate menține stabilitatea și durabilitatea chiar și în condiții dure.:

● Testarea densității: Măsoară densitatea materialului pentru a asigura uniformitatea și stabilitatea structurilor.
● Testul de temperatură de înmuiere Vicat: evaluează gradul de înmuiere al materialelor în condiții de temperatură ridicată pentru a asigura capacitatea produsului de a rezista la deformare în diverse medii.
● Test la cuptor: simulează rezistența la căldură pe termen lung și verifică capacitatea produsului de a rezista la temperaturi ridicate pentru o perioadă lungă de timp.
● Test hidrostatic: Evaluează rezistența țevilor în condiții de presiune ridicată pentru a asigura siguranța și fiabilitatea produsului.
● Test de impact cu ciocanul: Testați rezistența la impact a produsului în timpul transportului, instalării și utilizării zilnice.

SCH8O/DIN Supapă pneumatică cu membrană dublă UPVC Cunoștințe din industrie

Cum să alegi supape pneumatice cu diafragmă UPVC în industria chimică și a protecției mediului?

Supapele pneumatice UPVC cu diafragmă cu antrenare dublă sunt utilizate pe scară largă în industria chimică, în protecția mediului și în multe industrii cu cerere mare, datorită rezistenței excelente la coroziune, etanșării fiabile și caracteristicilor ușoare. Următoarele sunt punctele de selecție și analiza scenariilor tipice pentru diferite industrii:

1. Apă potabilă și apă potabilă sigure
Puncte de selecție: Corpul supapei trebuie să îndeplinească standardele de igienă de calitate alimentară (cum ar fi certificarea FDA, NSF) pentru a se asigura că nu există precipitații de metale grele; designul cu antrenare dublă poate preveni contaminarea cu reflux mediu.
Scenarii de aplicare: sistem de dezinfecție a instalației de apă, conductă de livrare a apei pure, rețea de alimentare cu apă a comunității.

2. Industria metalurgiei (Metalurgie)
Puncte de selecție: UPVC trebuie să reziste la apele reziduale de topire acide/alcaline (cum ar fi acid sulfuric, mediu de acid fluorhidric); acționarea pneumatică este potrivită pentru controlul de la distanță al proceselor de atelier la temperatură înaltă.
Scenarii de aplicare: tratarea lichidelor reziduale pe linia de decapare, evacuarea apei uzate prin galvanizare, sistem de circulație a apei de răcire de topire.

3. Semiconductor fotovoltaic și electronic
Puncte de selecție: cerințe de puritate ultra-înaltă, supapele nu trebuie să cadă de particule; Rezistența UPVC la acid fluorhidric este potrivită pentru procesele de curățare a plachetelor.
Scenarii de aplicare: controlul lichidului rezidual de gravare cu acid de siliciu fotovoltaic, transportul cu apă ultrapură a semiconductorilor, linia de gravare a plăcilor PCB.

4. Energia nucleară
Puncte de selecție: Necesitatea de a trece testarea materialelor rezistente la radiații; Structura cu antrenare dublă asigură scurgeri zero de lichid rezidual nuclear, iar actuatoarele pneumatice necesită certificare împotriva exploziilor.
Scenarii de aplicare: tratarea apelor uzate radioactive cu nivel scăzut, conducte de lichid de răcire, sisteme de reprocesare a combustibilului nuclear.

5. Medicina
Puncte de selecție: Peretele interior al corpului supapei este neted și nu are colțuri moarte pentru a evita creșterea microbiană; UPVC este compatibil cu etanol, clorură de sodiu și alți agenți.
Scenarii de aplicare: sistem de apă purificată farmaceutic, linie de umplere aseptică, conductă CIP (curățare în loc).

6. Tratarea apei industriale și a apelor uzate
Puncte de selecție: Pentru apele uzate care conțin clor, sare sau solvenți organici, este necesar să selectați un corp de supapă UPVC îngroșat; controlul pneumatic poate fi conectat la PLC pentru a realiza dozarea automată.
Scenarii de aplicare: ape uzate de desulfurare în centrale electrice, rezervoare de neutralizare în uzine petrochimice și evacuare a apelor uzate colorante în industria tipografică și vopsitorie.

Sugestii generale de selecție
Medii corozive: Confirmați rezistența chimică a UPVC (cum ar fi acidul clorhidric, hipoclorit de sodiu etc.);
Conținut de particule: Se recomandă adăugarea unei funcții de spălare a cavității supapei pentru fluide cu conținut ridicat de solide;
Cerințe de automatizare: acordați prioritate utilizării poziționarelor inteligente pentru a se adapta la integrarea sistemului DCS/SCADA.
