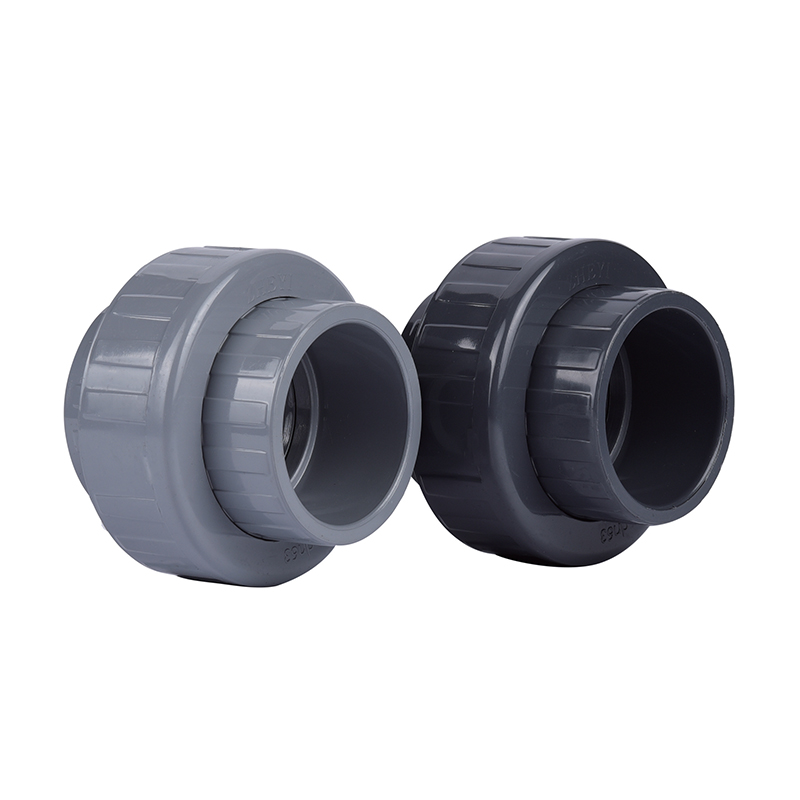

SCH8O/DIN UPVC/CPVC Ⅰ Uniune

Uniunea UPVC/CPVCⅠ are un design unic, permițând o instalare rapidă și ușoară, fără instrumente complexe sau expertiză. Structura sa distinctă de etanșare asigură scurgeri zero în timpul transmisiei fluidului, sporind siguranța și stabilitatea sistemului.

Cu o construcție ușoară și costuri reduse de întreținere, este o alegere pentru sistemele de conducte industriale, de construcții și rezidențiale. Ne angajăm să oferim unități UPVC/CPVCⅠ de înaltă calitate pentru a satisface diverse nevoi ale clienților.

Contactaţi-ne

Anterior：Unire SCH8O/DIN UPVC/CPVC Ⅱ
Următorul：Adaptor mamă SCH8O/DIN UPVC/CPVC

parametru aplicație Standarde tehnice

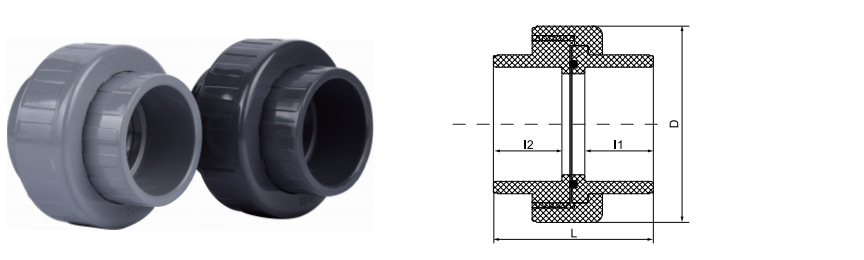

dn	DN	D	L	I1	I2
20	15	44.6	52	20	20
25	20	52.2	58	22	22
32	25	63.8	59	22	22
40	32	74	64	26	26
50	40	88	75	32	33
63	50	108	88	38	37
75	65	127	105	44	43
90	80	144	121	51	51
110	100	168	146	61	61

SCH80 · DIN · TREI PIECI

Unire UPVC/CPVC I

Uniunea SCH80/DIN UPVC/CPVC I este un fiting specializat din trei piese conceput pentru a facilita conectarea și deconectarea rapidă a secțiunilor de conducte fără a necesita modificarea permanentă a sistemului. Fabricate în conformitate cu standardele ASTM SCH80 și DIN, aceste îmbinări oferă o interfață versatilă pentru manipularea fluidelor de înaltă presiune. Varianta UPVC (clorura de polivinil neplastifiata) este proiectata pentru rezistenta chimica generala si sistemele de apa la temperatura mediului ambiant, in timp ce versiunea CPVC (clorura de polivinil clorinata) extinde capacitatile de service la medii corozive la temperaturi inalte. Garnitura internă a inelului O asigură o tranziție etanșă, făcându-l o componentă critică pentru sistemele care necesită întreținere frecventă sau reconfigurari modulare în sectoarele industriale grele.

SCH80 / DIN

UPVC / CPVC

EPDM / FKM

PN10 - PN16

⦿

Compatibilitate cu două standarde

Disponibil atât în specificațiile dimensionale SCH80 (ANSI) cât și DIN, asigurând o integrare perfectă în proiectele internaționale de conducte și infrastructurile existente.

⦿

Inerție chimică

Structura polimerului rezistă la oxidare, detartrare și coroziune electrochimică, menținând integritatea structurală atunci când transportă acizi, baze și săruri agresive.

⦿

Interval de rezistență termică

Unitățile UPVC acceptă operațiuni de până la 60°C, în timp ce variantele CPVC găzduiesc fluide la temperaturi ridicate de până la 95°C, oferind stabilitate pentru procesarea energiei nucleare și a bateriilor cu litiu.

⦿

Evaluare de înaltă presiune

Grosimea peretelui SCH80 oferă rezistență mecanică crescută și capacități de reținere a presiunii în comparație cu fitingurile standard SCH40.

Set de parametri tehnici

Parametrul tehnic Detaliu specificație

Compoziția materialului UPVC (clorura de polivinil) / CPVC (clorura de polivinil clorurata)

Conformitatea cu standardele ASTM D2467 (SCH80), DIN 8061/8062

Material de etanșare Inele O EPDM / FKM (Viton) pentru compatibilitate chimică

Tipuri de conexiune Soclu (sudură cu solvent) sau filetat (NPT/BSPT)

Presiune de lucru PN10 / PN16 (în funcție de temperatură și diametru)

Scenarii de aplicare primare

⚙

Semiconductor și Electronică

Transportul de apă ultrapură (UPW) și substanțe chimice de calitate electronică în medii de cameră curată pentru a preveni contaminarea ionică.

⚙

Procesare energetică și chimică

Manipularea electroliților în producția de baterii cu litiu, fabricarea celulelor solare fotovoltaice și transportul acido-bază în instalațiile metalurgice.

⚙

Tratarea apei

Integrare în stații de tratare a apelor uzate industriale, sisteme de desalinizare și rețele de distribuție a apei potabile.

⚙

Produse alimentare și farmaceutice

Transportul fluidelor în medii sanitare care necesită materiale de conducte non-toxice, fără leșiere, care respectă standardele FDA și NSF.

Ghid de instalare

Aplicarea cimentului cu solvent: Asigurați-vă că mufa și capătul țevii sunt curate și uscate înainte de a aplica amorsa adecvată și cimentul cu solvent. Lăsați suficient timp de întărire pe baza diagramelor de presiune ale producătorului înainte de activarea sistemului.
Inspecția etanșării: Înainte de asamblare, verificați dacă inelul O este așezat corespunzător și fără resturi. Lubrifiați cu un lubrifiant pe bază de silicon dacă este necesar; evitați uleiurile pe bază de petrol care pot degrada garniturile EPDM.
Expansiune termică: În instalațiile CPVC de temperatură înaltă, luați în considerare coeficientul de dilatare liniară. Racordurile trebuie poziționate pentru a evita stresul excesiv cauzat de mișcarea termică.
Condiții de depozitare: Depozitați fitingurile într-o zonă umbrită, departe de expunerea directă la UV, pentru a preveni fragilizarea pe termen lung a materialului. Păstrați unitățile în ambalajul lor original pentru a proteja filetele și suprafețele de etanșare împotriva deteriorării mecanice.

Note de întreținere critică

După orice dezasamblare, înlocuiți întotdeauna garnitura inelului O. Reutilizarea etanșărilor comprimate duce la o performanță imprevizibilă a scurgerilor.
Inspectați periodic filetele piuliței de îmbinare pentru semne de deformare sau albire prin stres, în special în sistemele cu cicluri frecvente de temperatură.
Nu folosiți unelte metalice pentru a strânge piulița de îmbinare dincolo de strângerea manuală plus un sfert de tură. Supra-strângerea induce fisurarea prin stres în piulițele termoplastice.
Pentru îmbinările CPVC în serviciu la cald continuu peste 80°C, implementați un protocol de inspecție semi-anual pentru decolorarea materialului sau crăparea suprafeței.
