Unire SCH8O/DIN UPVC/CPVC Ⅱ

Uniunea UPVC/CPVCⅡ prezintă proprietăți anti-îmbătrânire, menținând performanța fizică și chimică chiar și în medii dure. Designul său permite o instalare rapidă și ușoară fără unelte complexe, economisind timp și costuri.

Uniunea oferă performanțe de etanșare excepționale, prevenind eficient scurgerile și asigurând stabilitatea și siguranța sistemului.

Contactaţi-ne

Anterior：Îmbinare șa SCH8O/DIN UPVC/CPVC
Următorul：SCH8O/DIN UPVC/CPVC Ⅰ Uniune

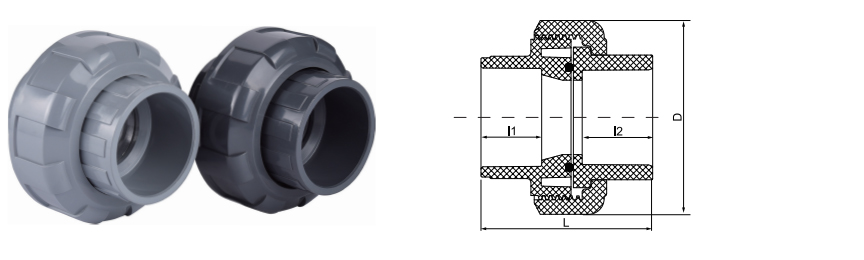

parametru aplicație Standarde tehnice

dn	DN	D	L	I1	I2
20	15	56	54	22	22
25	20	63	65	22	22
32	25	75	71	24	24
40	32	85	80	28	28
50	40	99	89	31	31
63	50	118	98	38	38

SCH80 / DIN · UNION IN TREI PIESE

Uniune UPVC / CPVC Tip II

Soclu sau filetat · Etanșare EPDM/FKM · Standard dublu

Uniunea SCH80/DIN UPVC/CPVC II este o componentă critică concepută pentru conectarea sigură și întreținerea ușoară a sistemelor de conducte termoplastice industriale. Proiectat pentru a îndeplini atât standardele metrice ASTM Schedule 80, cât și DIN, această îmbinare are o construcție din trei piese care permite deconectarea secțiunilor de țeavă fără a tăia linia. Varianta UPVC (clorura de polivinil neplastifiata) ofera rezistenta chimica pentru tratarea generala a apei si transportul fluidelor corozive, in timp ce versiunea CPVC (clorura de polivinil clorinata) este utilizata in mod special pentru aplicatii la temperaturi mai ridicate si procesare chimica agresiva. Filetele prelucrate cu precizie și inelele O EPDM sau FKM de înaltă calitate asigură o etanșare etanșă în condiții de presiune nominală, făcându-l o alegere standard pentru manipularea fluidelor industriale de înaltă puritate.

Compatibilitate standard dublu

Disponibil în specificațiile SCH80 (ASTM) și DIN pentru a se integra perfect în diverse configurații internaționale de conducte.

Versatilitatea materialului

Opțiuni UPVC pentru fluide corozive la temperatura ambiantă și CPVC pentru rezistență chimică la temperaturi ridicate de până la 93°C (200°F).

Mentenabilitatea sistemului

Designul îmbinării facilitează înlocuirea rapidă a supapelor sau a echipamentului, reducând timpul de nefuncționare în medii de procesare continuă.

Inerția chimică

Materialul termoplastic necoroziv previne scurgerea ionilor, menținând puritatea mediului în aplicații electronice sau farmaceutice sensibile.

Specificatii tehnice

Opțiuni materiale

UPVC (gri), CPVC (gri deschis/bej)

Presiune nominală

PN16 sau SCH80 (variază în funcție de dimensiune și temperatură)

Tip conexiune

Soclu (ciment cu solvent) sau filetat (NPT/PT)

Material de etanșare

Inele O EPDM sau FKM (Viton).

Conformitate standard

ASTM D2467, ASTM F439, DIN 8063

▣

Semiconductor și Electronică

Transport de apă ultrapură (UPW) și produse chimice de calitate electronică, unde contaminarea metalică trebuie eliminată.

▣

Chimie și metalurgie

Transportul acizilor, bazelor și sărurilor în liniile de placare, procesele de decapare și sistemele de dozare chimică.

▣

Energie regenerabilă

Conducte pentru fabricarea celulelor fotovoltaice (PV) și procesarea electroliților bateriei litiu-ion.

▣

Tratarea apei industriale

Manipularea apelor uzate industriale, desalinizarea apei de mare și distribuția apei potabile.

▣

Produse alimentare și farmaceutice

Transport sanitar al apei deionizate și al soluțiilor de curățare la loc (CIP).

Ghid de instalare

Sudarea cu solvent: Asigurați-vă că capetele țevilor sunt pătrate și debavurate. Utilizați grundul adecvat și cimentul solvent specific materialului (UPVC vs. CPVC) pentru a asigura o legătură moleculară.
Inspecția inelului O: Înainte de asamblare, verificați dacă inelul O este așezat corect în canelura sa și fără reziduuri pentru a preveni scurgerile de derivație.
Strângere manuală: în general, îmbinările trebuie strânse manual. Evitați strângerea excesivă cu cheile, deoarece forța excesivă poate provoca fisurarea prin stres în componentele piulițelor termoplastice.
Condiții de depozitare: A se păstra într-un mediu rece și uscat, departe de expunerea directă la UV, pentru a preveni degradarea pe termen lung a structurii polimerului.
Expansiune termică: Când este utilizat în liniile de temperatură înaltă din CPVC, asigurați-vă că sistemul de conducte include bucle de expansiune adecvate pentru a preveni stresul mecanic asupra îmbinărilor de îmbinare.

Întreținere și inspecție

Verificați periodic piulița de îmbinare pentru semne de fluaj sau crăpare, în special în aplicațiile termice cu ciclu înalt.
Înlocuiți inelele O în timpul oricărei dezasamblari. Reutilizarea etanșărilor comprimate sau îmbătrânite compromite integritatea scurgerilor.
Pentru îmbinările CPVC în serviciu chimic fierbinte, inspectați anual pentru schimbarea culorii sau înmuierea suprafeței ca indicatori ai atacului chimic.
Nu utilizați lubrifianți pe bază de petrol pe filete sau inele O. Utilizați numai lubrifianți pe bază de silicon sau PTFE aprobați pentru materiale termoplastice.
Când reconectați după întreținere, asigurați-vă că firele sunt curate și nedeteriorate. Filetarea încrucișată duce la defectarea imediată a etanșării.

Aceste uniuni sunt desfășurate pe scară largă în industriile chimice, metalurgice, fotovoltaice, nucleare, litiu, semiconductoare electronice, alimentare, farmaceutice, auto și industriale de tratare a apei pentru manipularea lichidelor acido-alcaline, apă ultrapură, apă potabilă, apă electronică și conducte de ape uzate industriale..
