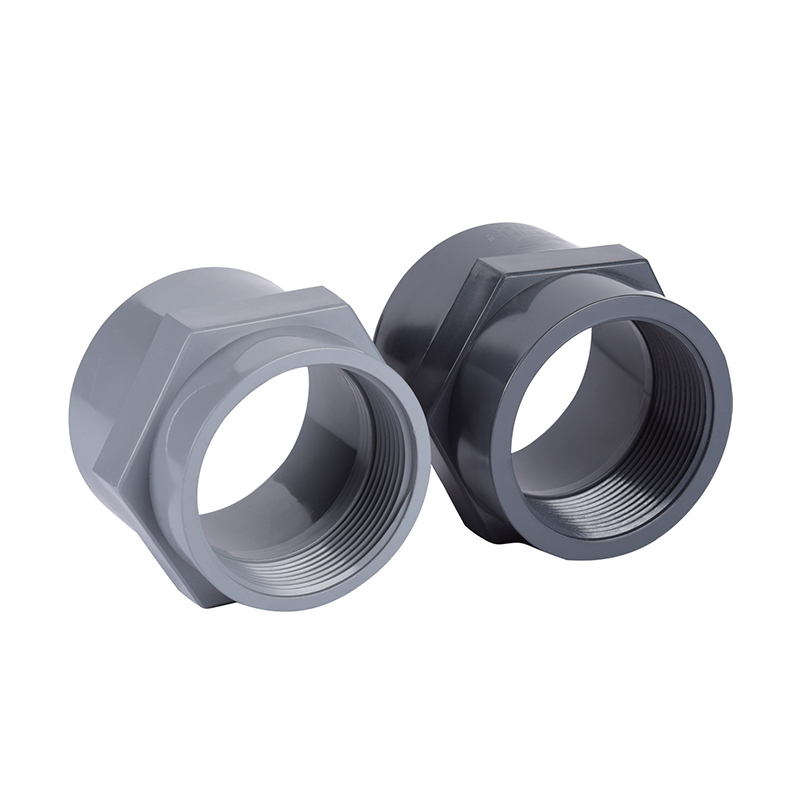

Adaptor mamă SCH8O/DIN UPVC/CPVC

Adaptorul mamă UPVC/CPVC asigură o conexiune sigură cu fitingurile standard, prevenind eficient scurgerile și îmbunătățind siguranța și fiabilitatea sistemului de conducte.

Este utilizat pe scară largă în sistemele sanitare de uz casnic, sistemele HVAC și transportul fluidelor industriale. Adaptoarele noastre femele UPVC/CPVC oferă performanță și durabilitate, cu avantaje precum construcția ușoară, instalarea ușoară și costurile reduse de întreținere.

Contactaţi-ne

Anterior：SCH8O/DIN UPVC/CPVC Ⅰ Uniune
Următorul：Adaptor tată SCH8O/DIN UPVC/CPVC

parametru aplicație Standarde tehnice

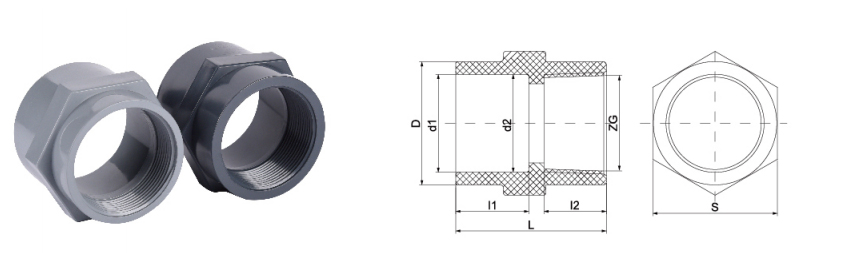

DIMENSIUNE/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	DN50)	(DN65)	(DN80)	(DN100)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")
DIN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1
	D	29	35	42	52	61	75	90	106	127
	L	45	51	56	62	70	75	80	90	108
	I1	20	22	24	28	31	38	44	51	61.5
	I2	19	20	23	24	27	28	29	31	38
	S	30	36	45	54	64	77	91	108	130
	ZG	1/2"	3/4"	1”	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"
ANSI	d1	21.54	26.87	33.66	42.42	48.56	60.63	73.38	89.31	114.76
	d2	21.23	26.57	33.27	42.04	48.11	60.17	72.85	88.7	114.07
	D	29.7	35.3	43.7	53.1	59.9	73.1	88	105.3	132
	L	40.22	44.4	49.6	55.25	58.25	66.6	77.5	83.65	99.7
	I1	23.22	26.4	29.57	32.75	35.93	39.1	45.45	48.63	58.15
	NPT	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"
JIS	d1	21.54	26.87	33.66	42.42	48.56	60.63	73.38	89.31	114.76
	d2	21.23	26.57	33.27	42.04	48.11	60.17	72.85	88.7	114.07
	D	29.7	35.3	43.7	53.1	59.9	73.1	88	105.3	132
	L	40.22	44.4	49.6	55.25	58.45	66.6	77.5	83.65	99.7
	I1	23.22	26.4	29.57	32.75	35.93	39.1	45.45	48.63	58.15
	NPT	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"

SCH80 / DIN · TRANZIȚIE FILETĂ

Adaptor UPVC/CPVC mamă

Priză x Filet Mamă · NPT / BSPT · PN10-PN16

Adaptorul mamă SCH80/DIN UPVC/CPVC este un fiting termoplastic esențial conceput pentru a facilita tranziția între țevile nemetalice și componentele tată filetate, cum ar fi supape, manometre sau secțiuni de țevi metalice. Fabricate în conformitate cu standardele Schedule 80 (SCH80) sau DIN, aceste adaptoare sunt proiectate cu o grosime crescută a peretelui pentru a rezista la presiuni interne mai mari și solicitări mecanice în comparație cu fitingurile standard. Filetele interne sunt prelucrate cu precizie pentru a asigura o etanșare etanșă atunci când sunt integrate în sistemele de conducte de presiune. Utilizând rășini UPVC (policlorură de vinil neplastifiată) sau CPVC (clorură de polivinil clorură), aceste componente oferă o soluție inertă din punct de vedere chimic pentru transportul fluidelor corozive și a apei de înaltă puritate, menținând integritatea structurală într-o gamă largă de temperaturi industriale și concentrații chimice.

UPVC / CPVC SCH80 / DIN NPT / BSPT PN10-PN16

①

Inerție chimică

Rezistența la un spectru larg de acizi, baze și săruri previne degradarea materialului și contaminarea fluidelor în medii sensibile de procesare.

②

Stabilitate termică

Variantele CPVC suportă temperaturi de funcționare de până la 93°C (200°F), făcându-le potrivite pentru manipularea lichidelor corozive fierbinți și sistemele de apă industrială.

③

Pierdere redusă prin frecare

Finisajul neted al suprafeței interioare minimizează turbulențele și căderea de presiune, reducând necesarul de energie pentru transportul fluidelor.

④

Compatibilitate standardizată

Conformitatea cu standardele dimensionale SCH80 și DIN asigură o integrare perfectă cu infrastructura și echipamentele globale de conducte industriale.

Specificatii tehnice

Opțiuni materiale UPVC (gri/albastru) / CPVC (gri deschis/crem)

Conformitate standard ASTM D2467 (SCH80), DIN 8063, ISO 1452

Presiune nominală Clase de presiune PN10, PN16 sau SCH80

Tip conexiune Soclu (ciment solvent) x filet mamă NPT/BSPT

Gama de dimensiuni 1/2" până la 4" (DN15 - DN100)

Compatibilitate cu fire

Filetele mame sunt proiectate pentru a se împerechea cu componente standard tată NPT sau BSPT filetate. Geometria filetului conic oferă o etanșare prin interferență mecanică atunci când este combinată cu bandă PTFE. Pentru sistemele care manipulează medii de înaltă puritate, selectați fire cu specificații de bavuri reduse.

Rezistenta chimica

UPVC oferă rezistență la majoritatea acizilor și bazelor anorganice până la 60°C. CPVC extinde compatibilitatea chimică la o gamă mai largă de acizi organici și medii clorurate la temperaturi ridicate. Verificați întotdeauna compatibilitatea cu chimia procesului specific.

Scenarii de aplicare primare

⛭

Chimie și metalurgie

Transport de acid sulfuric, acid clorhidric și sodă caustică în liniile de decapare și procesare.

⛭

Electronice și semiconductoare

Distribuția apei ultrapure (UPW) și a substanțelor chimice de calitate electronică, unde contaminarea ionică trebuie evitată.

⛭

Energie regenerabilă

Sisteme de conducte pentru producția de baterii cu litiu și fabricarea de celule fotovoltaice (PV).

⛭

Tratarea apei

Manipularea apelor uzate industriale, permeat de RO (osmoză inversă) și distribuția apei potabile.

⛭

Produse alimentare și farmaceutice

Transport sanitar al apei deionizate și al soluțiilor de curățare pe loc (CIP).

Ghid de instalare

Etanșarea filetului: Folosiți numai bandă PTFE (Teflon) concepută pentru fire de plastic. Evitați utilizarea dopurilor pentru țevi pe bază de solvenți care pot provoca fisurarea prin stres de mediu (ESC) în materialele UPVC sau CPVC.
Gestionarea cuplului: Nu strângeți excesiv adaptoarele filetate mamă. Firele de plastic sunt susceptibile la dezlipire sau ruptură dacă se aplică o forță mecanică excesivă. Strângerea manuală plus una sau două ture este, în general, suficientă.
Cimentarea cu solvent: Asigurați-vă că capătul prizei este curățat și amorsat înainte de a aplica cimentul cu solvent corespunzător. Respectați timpii de întărire și întărire recomandati în raport cu temperatura ambiantă și diametrul țevii.
Condiții de depozitare: Depozitați fitingurile într-o zonă rece, umbrită, departe de expunerea directă la UV, pentru a preveni fragilizarea pe termen lung. Păstrați componentele în ambalajul original pentru a proteja firele de daune fizice și resturi.

Restricții critice

Nu utilizați adaptoare femele CPVC cu acizi oxidanți, cum ar fi acidul azotic, concentrație peste 15% la temperaturi ridicate.
Evitați încărcarea la impact sau supratensiunile bruște de presiune care depășesc 1,5 ori presiunea nominală de lucru.
Nu este potrivit pentru serviciul cu abur sau expunere continuă la UV fără un strat protector.
Nu utilizați niciodată chei pentru țevi metalice direct pe corpul adaptorului din plastic. Folosiți chei cu curele sau unelte căptușite pentru a preveni tăierea suprafeței.
Nu aplicați etanșant de filet pe primele două fire pentru a preveni pătrunderea etanșantului în fluxul de fluid.

Aceste adaptoare femele sunt utilizate în industria chimică, metalurgică, fotovoltaică, nucleară, litiu, semiconductoare electronice, alimentară, farmaceutică, auto și industriale de tratare a apei pentru manipularea lichidelor acido-alcaline, apă ultrapură, apă potabilă, apă de calitate electronică și conducte de apă uzată industrială.
