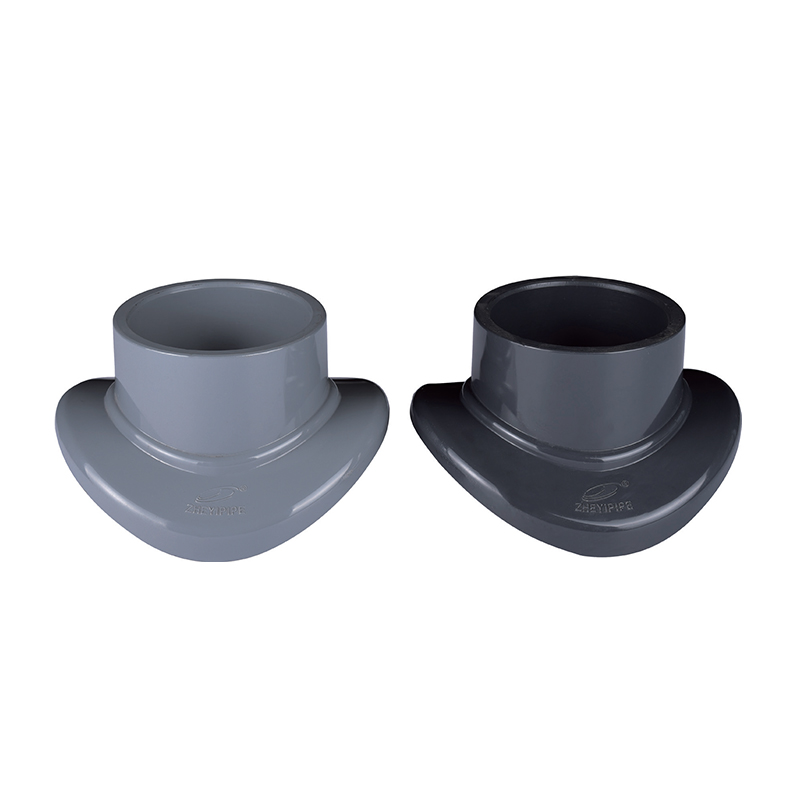

Îmbinare șa SCH8O/DIN UPVC/CPVC

Îmbinarea șai este renumită pentru designul său unic în formă de șa, permițând conexiuni de ramificație fără a tăia sau deteriora conducta principală. Acest lucru simplifică instalarea și reduce dificultatea și costurile de construcție, oferind în același timp performanță de etanșare pentru a preveni scurgerile.

Este potrivit pentru sistemele de alimentare cu apă caldă și rece, sistemele de protecție împotriva incendiilor și industrii precum cele chimice și farmaceutice. Îmbinările de șa UPVC/CPVC oferă soluții de conectare fiabile pentru diverse aplicații.

Contactaţi-ne

Anterior：Suport de conductă UPVC/CPVC
Următorul：Unire SCH8O/DIN UPVC/CPVC Ⅱ

parametru aplicație Standarde tehnice

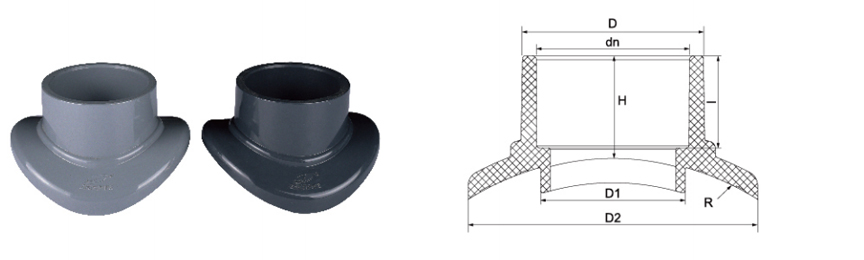

Dimensiunea nominală Φ	ΦD	ΦD1	ΦD2	R	H	eu
Φ75×32	40	30	60	37.5	26	22
Φ90×32	40	30	65	45	26	22
Φ110×32	40	30	65	55	26	22
Φ140×32	40	30	70	70	26	22
Φ140×50	60	55	100	70	36	31
Φ140×63	75	60	100	70	40	38
Φ160×32	40	30	70	80	26	22
Φ160×50	60	60	100	80	36	31
Φ160×63	75	60	120	80	40	38
Φ160×90	105	90	150	80	56	51
Φ200×90	104	90	152	100	56	51
Φ225×32	40	30	60	112.5	26	22
Φ225×50	60	55	100	112.5	36	31
Φ225×63	75	60	120	112.5	42	38
Φ225×75	88	70	120	112.5	50	44
Φ225×90	105	90	155	112.5	56	51
Φ250×32	40	30	70	125	26	22
Φ250×63	75	60	120	125	42	38
Φ280×32	40	30	70	140	26	22
Φ280×50	60	55	100	140	36	31
Φ280×63	75	60	120	140	42	38
Φ280×75	88	70	120	140	50	44
Φ315×32	40	30	70	157.5	26	22
Φ315×50	60	55	100	157.5	36	31
Φ315×63	75	60	120	157.5	42	38
Φ315×75	88	70	118	157.5	50	44
Φ355×63	75	60	120	177.5	42	38

SCH80/DIN · ARTICULAȚIE ȘA

Soluție de conectare la sucursală UPVC / CPVC

Design cu cleme · Fără tăiere a conductelor · Conformitate cu două standarde

Imbinarea cu șaua SCH80/DIN UPVC/CPVC este o componentă de conducte specializată concepută pentru ramificarea conductelor existente fără a fi nevoie de tăiere sau reconfigurare extinsă a sistemului. Fabricate pentru a respecta atât standardele dimensionale americane SCH80, cât și cele europene DIN, aceste îmbinări de șa sunt disponibile în materiale de clorură de polivinil neplastifiată (UPVC) și clorură de polivinil clorură (CPVC). Structura mecanică constă dintr-un design cu clemă din două părți care creează o conexiune etanșă în jurul conductei principale, facilitând instalarea liniilor secundare pentru distribuția fluidului. Aceste îmbinări sunt proiectate pentru a rezista la concentrații chimice concentrate și medii de înaltă presiune obișnuite în manipularea fluidelor industriale, oferind o interfață stabilă pentru senzori, manometre sau extensii laterale ale conductelor.

◆

Inerție chimică

Ambele variante UPVC și CPVC prezintă rezistență ridicată la acizi, baze și săruri, prevenind degradarea materialului la transportul fluidelor industriale corozive sau a apei ultrapure.

◆

Integritate structurală

Grosimea peretelui SCH80 oferă cote de presiune crescute în comparație cu fitingurile standard, asigurând că îmbinarea șai își menține etanșarea sub fluctuațiile hidraulice.

◆

Ușurință de integrare

Mecanismul de fixare permite extinderea rapidă a rețelelor de conducte, reducând semnificativ orele de muncă și timpul de nefuncționare a sistemului în timpul modernizării sau întreținerii instalației.

◆

Versatilitatea temperaturii

Varianta CPVC acceptă temperaturi ridicate de până la 93°C (200°F), făcându-l potrivit pentru transportul lichidelor corozive fierbinți și tratarea apei industriale.

Specificatii tehnice

Conformitate standard ASTM SCH80, DIN 8061/8062

Opțiuni materiale UPVC (clorura de polivinil), CPVC (clorura de polivinil clorurata)

Tip conexiune Clemă mecanică cu garnitură inelară/interfață de ciment cu solvent

Gama de dimensiuni Compatibil cu diametre de conducte primare de la 20 mm la 400 mm

Presiunea de lucru PN10 - PN16 (în funcție de dimensiune și material)

Caracteristici cheie

Designul cu fixare elimină tăierea conductei

Garnitura cu inel O asigură o conexiune de ramificație etanșă

Compatibil cu dimensiunile țevilor SCH80 și DIN

Calitatea CPVC acceptă aplicații cu lichid fierbinte până la 93°C

Potrivit pentru instalare senzor, manometru sau conductă laterală

Reduce timpul de nefuncționare a sistemului în timpul expansiunii

Semiconductor și Electronică

Distribuția apei de calitate electronică și a apei ultrapure (UPW) în mediile camerelor curate în care este necesară filtrarea scăzută.

Chimie și metalurgie

Transport în siguranță al acizilor concentrați și al lichidelor alcaline în instalațiile de placare a metalelor și de prelucrare chimică.

Energie regenerabilă

Infrastructură de conducte pentru producția de celule solare PV și linii de producție de electroliți pentru baterii cu litiu.

Tratarea apei industriale

Manipularea apelor uzate industriale, desalinizarea apei de mare și transportul apei deionizate în instalații nucleare și alimentare.

▼

Ghid de instalare

Pregătirea suprafeței: Asigurați-vă că suprafața conductei principale este lipsită de reziduuri, zgârieturi sau umezeală înainte de a monta îmbinarea șai, pentru a vă asigura că garnitura obține o etanșare etanșă.
Controlul cuplului: Când strângeți șuruburile mecanice de pe clema șai, aplicați un cuplu uniform în toate punctele pentru a preveni stresul localizat asupra materialului UPVC/CPVC, care ar putea duce la fisurarea stresului de mediu.
Utilizarea adezivului: Pentru tipurile de șa de sudură cu solvent, utilizați grund și ciment adecvat specificat pentru UPVC sau CPVC. Nu amestecați cimenturi destinate diferitelor tipuri de materiale.
Condiții de depozitare: Păstrați componentele într-un mediu rece și uscat, departe de expunerea directă la UV. Radiațiile ultraviolete pe termen lung pot afecta rezistența la impact a polimerilor pe bază de PVC în timp.

▲

Întreținere și inspecție

Inspectați periodic garnitura inelului O pentru semne de compresie sau atac chimic. Înlocuiți dacă se observă crăpături sau aplatizare.
Verificați anual cuplul șuruburilor. Vibrațiile sau ciclurile termice pot cauza slăbirea treptată a clemei mecanice.
Pentru îmbinările de șa din CPVC în serviciu la cald, monitorizați decolorarea sau fragilitatea ca indicatori timpurii ai degradării materialului.
La dezasamblare, înlocuiți toate garniturile și inelele O în loc să reutilizați garniturile vechi pentru a menține integritatea etanșă.

Aceste îmbinări de șa sunt utilizate în industriile chimice, metalurgice, fotovoltaice, nucleare, litiu, semiconductoare electronice, alimentare, farmaceutice, auto și industriale de tratare a apei pentru manipularea lichidelor acido-alcaline, apă ultrapură, apă potabilă, apă electronică și conducte de ape uzate industriale.

DIN 8061/8062 ASTM SCH80 Rezistent la UV (alete clase) Rezistent chimic
