SCH8O/DIN UPVC/CPVC Tee de reducere

UPVC/CPVC Reducing Tee este utilizat în industria de tratare a apei, chimică și construcții. Fabricat din materiale UPVC sau CPVC de înaltă calitate, are rezistență la coroziune și performanță la temperaturi ridicate.

Tee-ul Reducing este proiectat pentru a conecta țevi de diferite diametre, permițând tranziții line în sistemul de conducte, reducând rezistența la curgere și îmbunătățind eficiența generală. Este ușor de instalat, oferă etanșare pentru a preveni scurgerile și este ușor pentru transport și instalare convenabilă. Tee-ul Reducător respectă standardele internaționale pentru a asigura o calitate fiabilă.

Contactaţi-ne

Anterior：SCH8O/DIN UPVC/CPVC Flanșă Looper
Următorul：SCH8O/DIN UPVC/CPVC 45°Elbow

parametru aplicație Standarde tehnice

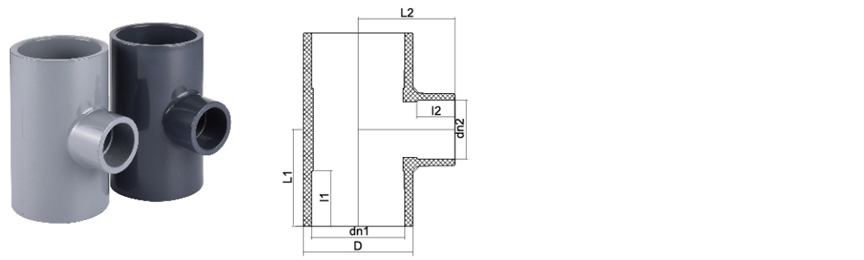

dn1×dn2	DN	D	L1	L2	I1	I2
25×20	20×15	32.2	31	31	18.75	16
32×20	25×15	41.2	36	35.4	23.5	17
32×25	25×20	40.6	36	36	22	18.5
40×20	32×15	50	43	40	27	17
40×25	32×20	50	45	42	27	18
50×25	40×20	60.6	51.5	47	32	19
50×32	40×25	61	51	50.4	31	22
63×25	50×20	75	62.5	62.5	38	19
63×32	50×25	75	62.5	62.5	38	22
63×40	50×32	75	62.5	62.5	38	26
63×50	50×40	75	66	66	38	31
75×32	65×25	91	73.5	63.5	44	22
75×40	65×32	91	73.5	67	44	27
75×50	65×40	91	73.5	73	44	31
75×63	65×50	88	79	79	44	38
90×25	80×20	106	77	70	51	19
90×32	80×25	104	77	74	51	22
90×40	80×32	106	77	77	51	27
90×50	80×40	104	92	83	51	31
90×63	80×50	104	87	92.4	51	44
90×75	80×65	104	92	95	57	44
110×32	100×25	126	105	80	61	22
110×63	100×50	126.8	106	99	61	38
110×75	100×65	126	105	104	61	44
140×63	125×50	165	130.5	115	76	38.5
140×90	125×80	165	130.5	128.5	76	52
160×63	150×50	185	128	125	86	38
160×75	150×65	185	128	132	86	44
160×90	150×80	185	149	139.5	86	51
160×110	150×100	185	149	149	86	61
225×63	200×50	254	172	160	119	38
225×75	200×65	254	172	165	119	44
225×90	200×80	254	172	170	119	51
225×110	200×100	254	182	180	119	61
225×140	200×125	254	205	195	119	76
225×160	200×150	254	205	205	119	86
280×110	250×100	314.5	268	208	146	61
280×140	250×125	314.5	268	223	146	61
280×160	250×150	314.5	268	235	146	61
280×225	250×200	314.5	268	267	146	61
315×160	300×150	345	250	249	165	86
315×225	300×200	344	295	279	168	120
400×315	400×300	433	376	343	207	165
500×315	500×300	536	390	417	230	164

SCH80/DIN UPVC/CPVC Tee de reducere - Soluții de montare a țevilor conforme cu standardele

Această pagină de produs oferă specificații tehnice și detalii de aplicare pentru teurile noastre reducătoare UPVC/CPVC standard SCH80 și DIN. Aceste fitinguri sunt proiectate pentru redirecționarea precisă a debitului și reducerea diametrului în sistemele industriale de conducte, asigurând performanțe fiabile în diferite aplicații de transfer de fluid.

Caracteristicile produsului

Conformitate standard dublă: Fabricat în conformitate atât cu standardele ASTM D1784 (SCH80), cât și cu DIN 8063, asigurând acuratețea dimensională și compatibilitatea cu o gamă largă de rețele industriale de conducte.
Rezistență la coroziune: Fabricat din clorură de polivinil neplastifiată (UPVC) și clorură de polivinil clorurată (CPVC), oferind rezistență la acizi, alcalii, săruri și alte substanțe chimice corozive. Această proprietate prelungește durata de viață în procesarea chimică, tratarea apei și aplicațiile de laborator.
Integritate structurală: Proiectat cu o grosime robustă a peretelui pentru a rezista la variații mari de presiune și temperatură, menținând stabilitatea articulațiilor sub stres operațional. Potrivit atât pentru aplicații sub presiune, cât și fără presiune, inclusiv sisteme pentru apă potabilă, produse chimice industriale și ape uzate.
Conexiune fără sudură: Proiectat pentru ciment cu solvent sigur, fără scurgeri sau conexiuni filetate, facilitând instalarea eficientă și întreținerea sistemului. Alezajul intern precis promovează un flux neted al fluidului, minimizând pierderile de presiune și turbulențele.

Specificații tehnice

Parametru	SCH80 UPVC/CPVC	DIN UPVC/CPVC
Material	UPVC (Tip I Grad I), CPVC (Clasa de celule 23447)	UPVC, CPVC
Standarde	ASTM D1784, ASTM D2467	DIN 8063, DIN 8080
Presiune de funcționare	Până la 150 PSI la 73,4°F (23°C)	PN 10/PN 16
Interval de temperatură	UPVC: 0°C până la 60°C; CPVC: -10°C până la 95°C	UPVC: 0°C până la 60°C; CPVC: -10°C până la 95°C

Domenii de aplicare

T-ul de reducere SCH80/DIN UPVC/CPVC este o componentă integrală în sistemele care necesită un management durabil și fiabil al fluxului. Aplicarea sa acoperă diverse industrii, inclusiv:

Prelucrare și depozitare chimică
Stații de tratare și distribuție a apei
Sisteme de management al apelor uzate
Linii de transfer al fluidelor de laborator
Prelucrarea alimentelor și a băuturilor

Anchete comune privind achizițiile publice

1. Care sunt diferențele cheie dintre teurile reducătoare standard SCH80 și DIN și cum îl selectez pe cel potrivit pentru proiectul meu?

Diferența principală constă în standardele lor dimensionale și evaluările de presiune. SCH80 este un standard american bazat pe dimensiunea conductei, în timp ce DIN este un standard metric european bazat pe presiunea nominală (PN). fitingurile SCH80 sunt utilizate în mod obișnuit în America de Nord pentru aplicații de înaltă presiune, în timp ce DIN este răspândit în Europa și Asia. Alegerea corectă depinde de infrastructura de conducte existente și de cerințele proiectului. Pentru informații detaliate despre dimensionare și compatibilitate, vă rugăm să consultați specificațiile tehnice sau să contactați echipa noastră de ingineri pentru a asigura o integrare perfectă.

2. Cum se compară temperatura și presiunea unui tee reducător UPVC cu un tee reducător CPVC într-un mediu de procesare chimică?

fitingurile UPVC și CPVC sunt ambele foarte rezistente la substanțe chimice, dar diferă în limitele de temperatură de funcționare. UPVC este potrivit pentru aplicații cu o temperatură maximă de aproximativ 60°C (140°F), în timp ce CPVC poate gestiona temperaturi mai ridicate de până la 95°C (203°F) și este potrivit pentru fluide corozive fierbinți. Dacă aplicația dvs. implică lichide fierbinți sau abur, un tee de reducere a CPVC este alegerea mai potrivită și mai fiabilă. Selectarea materialului corect este esențială pentru integritatea și longevitatea sistemului. Fișele noastre cu date despre produse conțin curbe specifice de reducere a presiunii pentru diferite temperaturi, care ar trebui revizuite pentru condițiile dumneavoastră specifice de funcționare.

Companie

Pipeline Zheyi (Wuhan) Co., Ltd.

ZHEYI Group Da China SCH8O/DIN UPVC/CPVC Tee de reducere Pentru industria alimentară/auto/electronică furnizor şi la comanda SCH8O/DIN UPVC/CPVC Tee de reducere Pentru industria alimentară/auto/electronică fabrică. Am fost fondați în 2007, concentrându-ne pe cercetarea și dezvoltarea, fabricarea, vânzarea și service-ul țevilor industriale din CPVC și UPVC. Compania a obținut o serie de certificări, inclusiv licența de producție a echipamentelor speciale, licența de igienă a produselor legate de apă din provincia Zhejiang, certificarea sistemului de management al calității IS09001, certificarea sistemului de management de mediu IS014001 și certificarea sistemului de management al sănătății și securității ocupaționale IS045001. Compania deține peste 50 de drepturi de proprietate intelectuală independente și drepturi de import și export auto-operate. Pentru a oferi produse diversificate și servicii mai bune, compania a introdus tehnologii avansate, echipamente de scule, materii prime și sisteme de management unice din Germania și Statele Unite. De-a lungul anilor, produsele noastre au fost utilizate pe scară largă în transportul prin conducte de lichide acide și alcaline, apă ultrapură, apă potabilă, apă pură de calitate electronică și ape uzate industriale în industriile chimică, metalurgică, fotovoltaică, energie nucleară, baterii litiu, semiconductori electronici, alimentară, medicală, auto, tratarea apei industriale și alte industrii. În prezent, Grupul ZHEYI a înființat peste 30 de companii de vânzări în toată țara, iar toate tipurile de produse sunt exportate în Europa, America, Asia de Sud-Est și alte țări și regiuni, fiind foarte apreciate de clienții interni și străini.

Certificat de onoare

Ştiri

Înțelegerea supapelor chimice și litiu UPVC/CPVC (DIN/ANSI...
Sep 11,2025
Introducere în supapele UPVC și CPVC Ce sunt Supape UPVC și CPVC ? UPVC (clorură de polivinil neplasticizată) și CPVC (clorură de polivinil clorurată) sunt durabile, termoplastice rezistente la coroziune ...
află mai multe
Fitinguri de țeavă UPVC/CPVC: Ghidul final pentru instalar...
Sep 04,2025
Introducere: un ghid cuprinzător pentru Fitinguri de țeavă UPVC/CPVC În construcții moderne, renovare a locuințelor și câmpuri industriale, sistemele de conducte sunt o linie de salvare indispensabilă. Şi ...
află mai multe
Alegerea supapei UPVC sau CPVC potrivite pentru manipulare...
Aug 25,2025
Selectarea supapei corecte este o decizie critică în orice instalație de prelucrare chimică sau de producție de baterii cu litiu-ion. Alegerea greșită poate duce la scurgeri, timp de oprire costisitoare și pericole de...
află mai multe

Lăsaţi un mesaj

Control strict al calității

Grupul ZHEYI aderă la principiul „calității pe primul loc”, adoptă echipamente avansate la nivel internațional și materii prime de înaltă calitate, controlează strict fiecare verigă a producției și se angajează să ofere produse în curs de dezvoltare cu performanțe excelente și un aspect rafinat.

Compania utilizează cele mai avansate echipamente de producție și materiale de înaltă calitate, inclusiv Sekisui din Japonia și Lubrizol din Statele Unite. „ZHEYI” combină perfect tehnologia de producție rafinată cu managementul profesional, iar fiecare produs este supus unui control strict al calității - de la producție, inspecție până la livrarea finală, asigurând combinația perfectă între aspect și funcționalitate.
Testarea performanței de precizie

La ZHEYI, fiecare produs este realizat meticulos, concentrându-se nu doar pe un design estetic rafinat, ci și pe o calitate intrinsecă excelentă. Testarea strictă a performanței asigură că produsul își poate menține stabilitatea și durabilitatea chiar și în condiții dure.:

● Testarea densității: Măsoară densitatea materialului pentru a asigura uniformitatea și stabilitatea structurilor.
● Testul de temperatură de înmuiere Vicat: evaluează gradul de înmuiere al materialelor în condiții de temperatură ridicată pentru a asigura capacitatea produsului de a rezista la deformare în diverse medii.
● Test la cuptor: simulează rezistența la căldură pe termen lung și verifică capacitatea produsului de a rezista la temperaturi ridicate pentru o perioadă lungă de timp.
● Test hidrostatic: Evaluează rezistența țevilor în condiții de presiune ridicată pentru a asigura siguranța și fiabilitatea produsului.
● Test de impact cu ciocanul: Testați rezistența la impact a produsului în timpul transportului, instalării și utilizării zilnice.

SCH8O/DIN UPVC/CPVC Tee de reducere Cunoștințe din industrie

Selectarea UPVC/CPVC Tees de reducere în sistemele industriale de țevi: standarde de dimensiune, evaluări de presiune și compatibilitate chimică

În sistemele de conducte industriale, selecția de te-uri reducătoare UPVC/CPVC (Reducing Tees) trebuie să ia în considerare în mod cuprinzător standardele de dimensiune, valorile nominale de presiune și compatibilitatea chimică pentru a asigura siguranța sistemului și stabilitatea pe termen lung. Următoarele sunt puncte cheie de selecție pentru diferite aplicații din industrie:

1. Standarde de dimensiune și evaluări de presiune
UPVC (clorură de polivinil neplastifiată) este potrivită pentru scenarii de temperatură normală și presiune scăzută (cum ar fi ≤60°C) și este utilizată în mod obișnuit în apa potabilă, tratarea apei industriale și alte sisteme. Dimensiunea trebuie să respecte standardele ISO 1452 sau ASTM D1785.

CPVC (clorură de polivinil clorurată) are o rezistență mai mare la temperatură (până la 90°C) și este potrivită pentru fluide la temperaturi înalte, cum ar fi conductele de lichid de răcire din industria fotovoltaică sau procesele de decapare din metalurgie. Trebuie să respecte standardele ASTM F441, iar presiunea nominală trebuie să se potrivească cu proiectarea sistemului (cum ar fi SCH 80/40).

2. Compatibilitate chimică
Diferite industrii au cerințe stricte privind corozivitatea materialelor:

Industriile semiconductoarelor electronice și a medicamentelor necesită țevi de înaltă puritate. CPVC are o rezistență chimică excelentă și poate rezista la apă ultrapură și medii acide/alcaline slabe.
În sistemul auxiliar al centralelor nucleare, UPVC/CPVC trebuie să treacă testul de rezistență la radiații pentru a evita scurgerile datorate degradării chimice.
Atunci când apele uzate industriale conțin substanțe corozive (cum ar fi clorul și sulfura), CPVC are o rezistență la coroziune mai bună decât UPVC, dar performanța anti-îmbătrânire după contactul pe termen lung trebuie verificată.

3. Sugestii de adaptare a aplicațiilor din industrie
Apă potabilă sigură: UPVC certificată NSF este preferată pentru a asigura non-toxicitatea.
Scenarii de temperatură ridicată/corozive (cum ar fi metalurgia, fotovoltaica): CPVC este mai fiabil și trebuie acordată o atenție suplimentară materialului de etanșare a interfeței (cum ar fi garnitura EPDM).
Industria de precizie (semiconductori, medicamente): Alegeți CPVC cu un perete interior neted pentru a reduce riscul de reziduuri de lichide.
