SCH8O/DIN UPVC/CPVC Flanșă Looper

UPVC/CPVC Looper Flange este utilizat în aplicații industriale și de construcții. Oferă rezistență la coroziune și performanță la temperaturi ridicate, ceea ce îl face potrivit pentru transportul diferitelor lichide și gaze.

Flanșa este proiectată pentru o instalare ușoară, asigurând conexiuni sigure ale conductelor și reducând riscurile de scurgere. UPVC/CPVC Looper Flange este ideal pentru industrii precum tratarea apei, produse chimice și HVAC, prelungind efectiv durata de viață a sistemelor de conducte.

Contactaţi-ne

Anterior：SCH8O/DIN UPVC/CPVC Blind Flange
Următorul：SCH8O/DIN UPVC/CPVC Tee de reducere

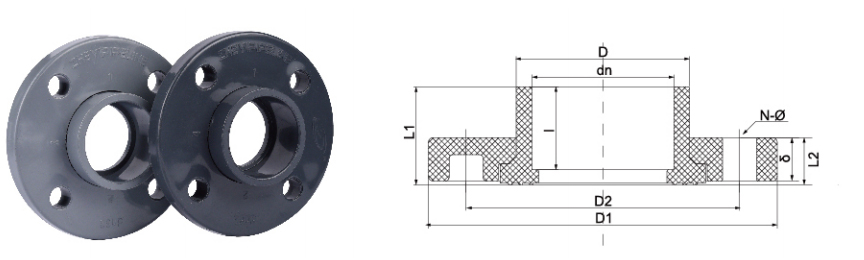

parametru aplicație Standarde tehnice

DEuMENSEuUNE/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225	dn280	dn315
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(1/2“)	(3/4“)	(1“)	(1-1/4“)	(1-1/2“)	(2“)	(2-1/2“)	(3“)	(4“)	(5“)	(6“)	(8“)	(10“)	(12“)
DEuN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	D	27	32	41	50	62	77	92	107	127	160	182	255	309	344
	D1	95	105	115	140	150	165	185	200	220	250	285	340	395	445
	D2	65	75	85	100	110	125	145	160	180	210	240	295	350	400
	L1	25	28	32	34	39	45	52	60	69	86	96	132	164	184
	L2	14	15	19	19	20	23	25	29	29	31	31	40	47	47
	δ	12.5	14	16	16.5	18	20	23	26	28	30	30	35	41	43
	I	18	23	25	28	31	38	44	51	61	76	86	119	146	165
	N-WOOD	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-{18	8-{18	8-{18	8-{22	8-{22	12-22	12-22
ANSI	d1	21.51	26.87	33.62	42.6	48.54	60.65	73.39	89.31	114.8	141.81	168.81	219.8	273.81	324.61
	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.2	141.11	168	218.8	272.67	323.47
	D	29	35	44	54	60.2	74	89.4	1057	127	160	190.8	246	306	360
	D1	89	98	108	117	128	155	178	192	229	254	284	343	406	481
	D2	61	70	79	89	98	121	140	152	191	216	241	298	362	432
	L1	23	31	33	37	40	44	52	62	71	84	90	117	137	165
	L2	11	16	17	17	20	21	27	28.5	31	34.5	36.5	40	46	46
	δ	14	15	16	16	18.5	19.5	23.5	24.6	27	31	33	33	42	42
	I	22.2	25.5	31	35	37	40.5	46	50.5	60	70	79	104	128	153
	N-WOOD	4-{16	4-{16	4-{16	4-{16	4-{16	4-{19	4-{19	4-{19	4-{19	8-{22	8-{22	8-{22	12-24	12-24
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D	95	100	125	135	140	155	175	185	210	250	280	330	400	445
	D1	70	75	90	100	105	120	140	150	175	210	240	290	355	400
	D2	31	35	42.5	48.5	61	73	90	105	132	158	186	238	289	341
	L1	35	40	46	50.5	61.5	71	70	73	93	114	142	161	167	167
	L2	14	15	15	16	16	20	22	22	22	24	26	28	30	30
	δ	14	15	15	16	16	20	22	22	22	24	26	28	30	30
	I	30	35	40	44	55	63	61	64	84	104	132	145	155	155
	N-WOOD	4-15	4-15	4-{19	4-{19	4-{19	4-{19	4-{19	8-{19	8-{19	8-{23	8-{23	12-23	12-25	16-25

Flanșă Looper SCH80/DIN UPVC/CPVC - Conexiuni de conducte sigure și versatile

Flanșa Looper SCH80/DIN este o componentă proiectată concepută pentru a crea conexiuni fiabile și demontabile în sistemele de conducte din PVC și CPVC. Facilitează integrarea conductelor din plastic cu flanșe metalice, pompe și supape, respectând atât stșiardele SCH80, cât și DIN. Acest produs este fabricat pentru a asigura consistența dimensională și integritatea mecanică în condiții de funcționare specificate, făcându-l potrivit pentru o gamă largă de aplicații industriale.

Caracteristicile produsului

Compatibilitate standard dublă: Conceput pentru a se potrivi ambelor SCH80 and DIN modele de șuruburi, oferind o soluție versatilă pentru sistemele care necesită compatibilitate internațională. Această caracteristică simplifică achizițiile pentru proiectele care trebuie să respecte mai multe standarde regionale.
Rezistență la coroziune: Fabricat din UPVC (clorură de polivinil neplastifiată) sau CPVC (Clorura de polivinil clorurată), corpul flanșei este rezistent la un spectru larg de substanțe chimice, acizi, alcalii și săruri. Această caracteristică este critică pentru utilizarea pe termen lung în medii corozive.
Integritate structurală: Designul buclei permite flanșei să se rotească liber pentru alinierea șuruburilor, simplificând instalarea, în timp ce butucul miezului menține o conexiune rigidă la țeavă. Acest lucru previne stresul asupra îmbinărilor și asigură o etanșare sigură.
Evaluare de înaltă presiune: Proiectat pentru a rezista la valori nominale de presiune în concordanță cu programul de conducte SCH80, făcându-l potrivit pentru aplicații care necesită o toleranță mai mare la presiune decât sistemele standard din PVC.

Specificații tehnice

Material	Dimensiuni	Standard	Presiune nominală
UPVC (PVC-U) /CPVC (PVC-C)	Consultați specificațiile SCH80 și DIN	ASTM D1784/DIN EN ISO 1452	PN10/Clasa 150
Dimensiuni disponibile	Tip conexiune	Culoare	Compatibilitatea garniturii
1/2 inch până la 12 inch (DN15 până la DN300)	Solvent Cement Socket	Gri (UPVC), gri deschis/bronzat (CPVC)	EPDM, FPM (FKM)

Câmpuri de aplicație

Flanșa Looper SCH80/DIN este utilizată în sisteme care necesită o conexiune sigură, rezistentă chimic și demontabilă. Aplicațiile tipice includ:

Instalaţii de tratare a apei şi a apelor uzate
Instalații de prelucrare și manipulare chimică
Conducte de proces industrial pentru fluide corozive
Sisteme de piscine și acvatice care necesită componente robuste și de lungă durată
Operațiuni miniere și de rafinare
Instalații de generare a energiei electrice

---

Întrebări frecvente

1. Cum diferă o flanșă de buclă UPVC de o flanșă fixă tradițională în instalare și aplicare?

O flanșă looper dispune de un inel care se rotește liber, care simplifică alinierea găurilor pentru șuruburi în timpul instalării, un avantaj semnificativ în spațiile înguste sau atunci când țevile sunt deja fixate. O flanșă fixă necesită o aliniere precisă de rotație a întregii secțiuni a țevii, ceea ce poate fi mai dificil. Mecanismul de rotație al flanșei buclei ajută, de asemenea, la reducerea tensiunii asupra sistemului de conducte, în special atunci când se conectează la componente metalice fixe. Pentru instrucțiuni specifice de instalare și cele mai bune practici, consultați documentația noastră tehnică sau contactați echipa noastră de asistență.

2. Care este limitarea temperaturii și presiunii pentru flanșa SCH80/DIN CPVC și cum se compară cu flanșele metalice din medii corozive?

Flanșa SCH80/DIN CPVC este proiectată pentru aplicații cu temperaturi mai ridicate decât UPVC, cu o temperatură maximă de serviciu de obicei de până la 200°F (93°C) și o presiune nominală în concordanță cu standardele SCH80. În timp ce flanșele metalice au adesea cote de presiune finale mai mari, ele sunt susceptibile la coroziune de la multe substanțe chimice industriale. În schimb, flanșa CPVC își menține integritatea structurală în medii corozive, ceea ce poate degrada alternativele metalice. Decizia dintre CPVC și o flanșă metalică ar trebui să se bazeze pe o analiză cuprinzătoare a tipului de fluid, a temperaturii de funcționare și a presiunii necesare. Echipa noastră de ingineri poate oferi o analiză detaliată a compatibilității materialelor pentru aplicația dvs. specifică.

Companie

Pipeline Zheyi (Wuhan) Co., Ltd.

ZHEYI Group Da China SCH8O/DIN UPVC/CPVC Flanșă Looper Pentru industria alimentară/auto/electronică furnizor şi la comanda SCH8O/DIN UPVC/CPVC Flanșă Looper Pentru industria alimentară/auto/electronică fabrică. Am fost fondați în 2007, concentrându-ne pe cercetarea și dezvoltarea, fabricarea, vânzarea și service-ul țevilor industriale din CPVC și UPVC. Compania a obținut o serie de certificări, inclusiv licența de producție a echipamentelor speciale, licența de igienă a produselor legate de apă din provincia Zhejiang, certificarea sistemului de management al calității IS09001, certificarea sistemului de management de mediu IS014001 și certificarea sistemului de management al sănătății și securității ocupaționale IS045001. Compania deține peste 50 de drepturi de proprietate intelectuală independente și drepturi de import și export auto-operate. Pentru a oferi produse diversificate și servicii mai bune, compania a introdus tehnologii avansate, echipamente de scule, materii prime și sisteme de management unice din Germania și Statele Unite. De-a lungul anilor, produsele noastre au fost utilizate pe scară largă în transportul prin conducte de lichide acide și alcaline, apă ultrapură, apă potabilă, apă pură de calitate electronică și ape uzate industriale în industriile chimică, metalurgică, fotovoltaică, energie nucleară, baterii litiu, semiconductori electronici, alimentară, medicală, auto, tratarea apei industriale și alte industrii. În prezent, Grupul ZHEYI a înființat peste 30 de companii de vânzări în toată țara, iar toate tipurile de produse sunt exportate în Europa, America, Asia de Sud-Est și alte țări și regiuni, fiind foarte apreciate de clienții interni și străini.

Certificat de onoare

Ştiri

Înțelegerea supapelor chimice și litiu UPVC/CPVC (DIN/ANSI...
Sep 11,2025
Introducere în supapele UPVC și CPVC Ce sunt Supape UPVC și CPVC ? UPVC (clorură de polivinil neplasticizată) și CPVC (clorură de polivinil clorurată) sunt durabile, termoplastice rezistente la coroziune ...
află mai multe
Fitinguri de țeavă UPVC/CPVC: Ghidul final pentru instalar...
Sep 04,2025
Introducere: un ghid cuprinzător pentru Fitinguri de țeavă UPVC/CPVC În construcții moderne, renovare a locuințelor și câmpuri industriale, sistemele de conducte sunt o linie de salvare indispensabilă. Şi ...
află mai multe
Alegerea supapei UPVC sau CPVC potrivite pentru manipulare...
Aug 25,2025
Selectarea supapei corecte este o decizie critică în orice instalație de prelucrare chimică sau de producție de baterii cu litiu-ion. Alegerea greșită poate duce la scurgeri, timp de oprire costisitoare și pericole de...
află mai multe

Lăsaţi un mesaj

Control strict al calității

Grupul ZHEYI aderă la principiul „calității pe primul loc”, adoptă echipamente avansate la nivel internațional și materii prime de înaltă calitate, controlează strict fiecare verigă a producției și se angajează să ofere produse în curs de dezvoltare cu performanțe excelente și un aspect rafinat.

Compania utilizează cele mai avansate echipamente de producție și materiale de înaltă calitate, inclusiv Sekisui din Japonia și Lubrizol din Statele Unite. „ZHEYI” combină perfect tehnologia de producție rafinată cu managementul profesional, iar fiecare produs este supus unui control strict al calității - de la producție, inspecție până la livrarea finală, asigurând combinația perfectă între aspect și funcționalitate.
Testarea performanței de precizie

La ZHEYI, fiecare produs este realizat meticulos, concentrându-se nu doar pe un design estetic rafinat, ci și pe o calitate intrinsecă excelentă. Testarea strictă a performanței asigură că produsul își poate menține stabilitatea și durabilitatea chiar și în condiții dure.:

● Testarea densității: Măsoară densitatea materialului pentru a asigura uniformitatea și stabilitatea structurilor.
● Testul de temperatură de înmuiere Vicat: evaluează gradul de înmuiere al materialelor în condiții de temperatură ridicată pentru a asigura capacitatea produsului de a rezista la deformare în diverse medii.
● Test la cuptor: simulează rezistența la căldură pe termen lung și verifică capacitatea produsului de a rezista la temperaturi ridicate pentru o perioadă lungă de timp.
● Test hidrostatic: Evaluează rezistența țevilor în condiții de presiune ridicată pentru a asigura siguranța și fiabilitatea produsului.
● Test de impact cu ciocanul: Testați rezistența la impact a produsului în timpul transportului, instalării și utilizării zilnice.

SCH8O/DIN UPVC/CPVC Flanșă Looper Cunoștințe din industrie

Cum să selectați corect Flanșă buclă UPVC/CPVC ? Evaluarea presiunii și ghidul de adaptare a temperaturii

UPVC (clorură de polivinil neplastifiată) și CPVC (clorură de polivinil clorurată) Looper Flange joacă un rol cheie în sistemele industriale de conducte, în special în situațiile în care dilatarea termică, vibrațiile sau deplasarea conductelor trebuie tamponate. Selecția corectă necesită o analiză cuprinzătoare a proprietăților materialului, a presiunii nominale, a intervalului de temperatură și a cerințelor specifice de aplicare a industriei. Următorul este un ghid de selecție pentru diferite industrii:

1. Selectarea materialului: UPVC vs CPVC
UPVC: Potrivit pentru scenarii de temperatură normală (0°C~60°C) și de joasă presiune, rezistență la coroziune acidă și alcalină, cost redus, utilizat în mod obișnuit în apa potabilă (Apa potabilă) și tratarea apei industriale (Tratamentul apei industriale).
CPVC: Rezistență la temperatură mai mare (-20°C~110°C), rezistență la presiune mai puternică, potrivită pentru medii de temperatură înaltă, cum ar fi transportul lichidului de răcire în industria fotovoltaică sau fluidele corozive în metalurgie (Metalurgie).

2. Adaptarea nivelului de presiune
Clasa 150: Potrivit pentru sisteme de joasă presiune, cum ar fi apă potabilă sigură și livrare de apă ultrapură pentru semiconductori electronici.
Clasa 200/Clasa 300: Potrivit pentru scenarii de presiune medie și înaltă, cum ar fi conductele auxiliare ale centralelor nucleare sau sistemele de evacuare la presiune înaltă a apelor uzate industriale.

3. Ghid de adaptare a aplicațiilor din industrie
Medicament: Trebuie să respecte standardele FDA, CPVC (rezistență la sterilizare la temperatură înaltă) este preferată, iar nivelul de presiune este de obicei clasa 150.
Fotovoltaic: CPVC este mai potrivit deoarece implică circulația lichidului de răcire la temperatură înaltă și necesită rezistență la temperatură și presiune (Clasa 200).
Metalurgie: mediu acid/alcalin puternic, UPVC (temperatură normală) sau CPVC (temperatură ridicată), nivelul de presiune trebuie selectat în funcție de presiunea de pompare (de obicei Clasa 200~300).
Energie nucleară: Conductele auxiliare pot folosi CPVC (versiune modificată rezistentă la radiații), Clasa 300 pentru a asigura redundanța de siguranță.
Electronic Semiconductor: Sistemul de apă ultrapură recomandă UPVC (precipitat scăzut), Clasa 150 este suficientă.

4. Recomandări de instalare și întreținere
Evitați supratemperatura și suprapresiunea: UPVC este ușor de înmuiat la >60°C, iar CPVC necesită suport suplimentar la >110°C.
Adaptarea materialului de etanșare: garniturile EPDM sunt potrivite pentru apa potabilă, iar garniturile PTFE sunt mai potrivite pentru acizi puternici (cum ar fi apele uzate metalurgice).
Inspecție regulată: mediile foarte corozive, cum ar fi apele uzate industriale, necesită cicluri de întreținere scurtate.
