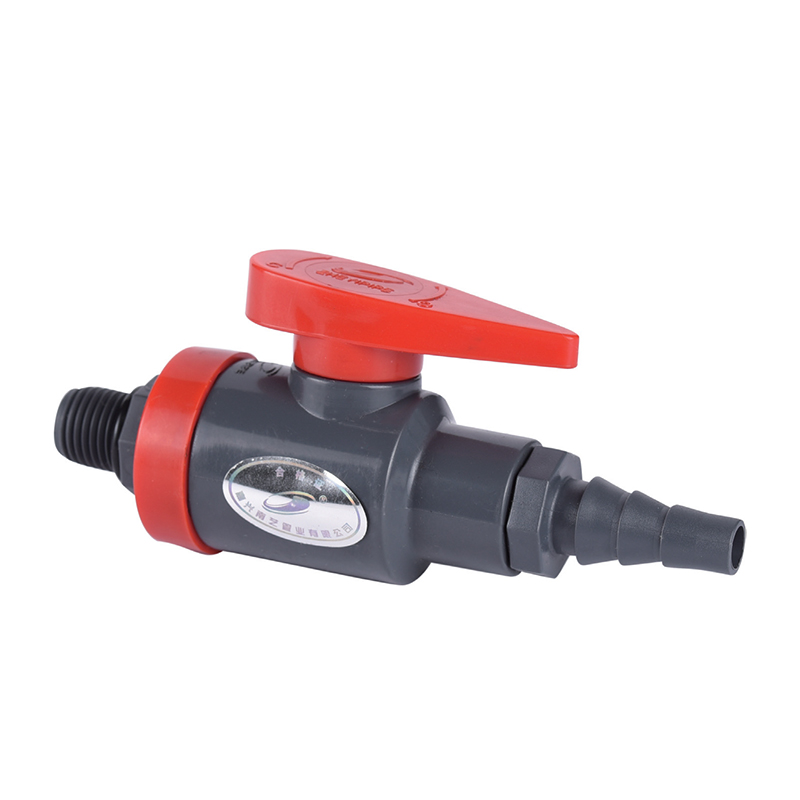

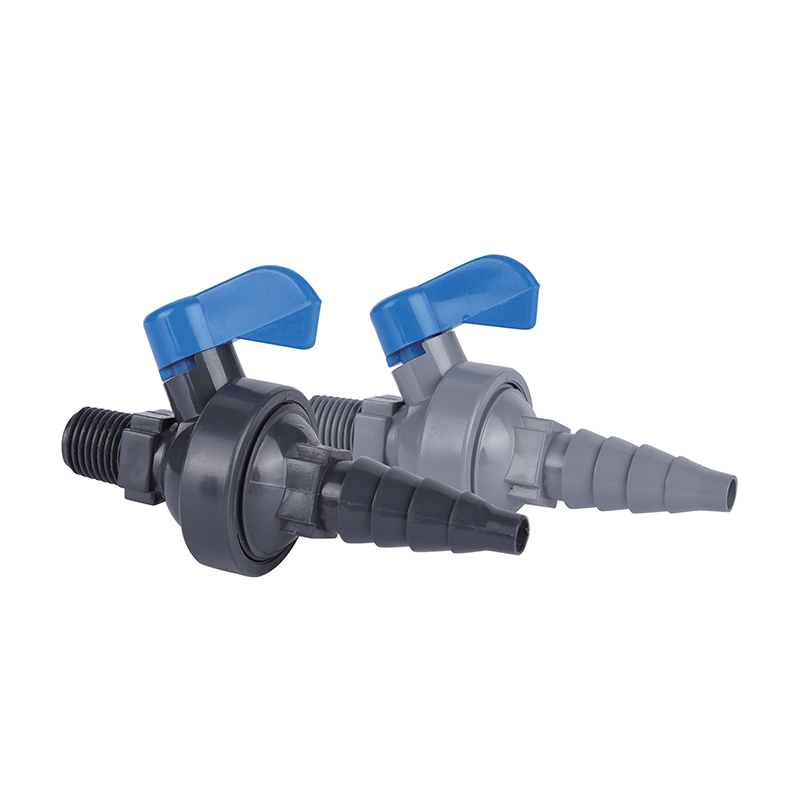

Supapă cu bilă pentru robinet de laborator SCH8O/DIN UPVC/CPVC

Supapă cu bilă pentru robinet de laborator SCH8O/DIN UPVC/CPVC

Supapa cu bilă Labcock este o supapă de înaltă performanță utilizată pe scară largă în industrii precum uleiul, produsele chimice, energia electrică și tratarea apei. Componenta sa de bază este o bilă rotativă care controlează fluxul de fluid prin ajustarea unghiului acestuia.

Suprafața de etanșare a supapei este supusă unui tratament special pentru a menține performanța de etanșare chiar și după o utilizare prelungită, reducând riscul de scurgere. Este potrivit pentru diverse medii fluide, inclusiv apă, ulei și gaze.

Contactaţi-ne
  • Supapă cu bilă pentru robinet de laborator SCH8O/DIN UPVC/CPVC
  • Supapă cu bilă pentru robinet de laborator SCH8O/DIN UPVC/CPVC
Anterior：Niciun produs anterior
Următorul：Supapă cu diafragmă cu flanșă SCH8O/DIN UPVC pneumatică
parametru aplicație Standarde tehnice
SCH80 / DIN · LABCOCK · IZOLAT COMPACT
Supapă cu bilă Labcock UPVC / CPVC
Montare pe panou · Corp compact · Port complet · Asezat din PTFE
Supapa cu bilă Labcock SCH80/DIN UPVC/CPVC este o supapă de izolare compactă cu un sfert de tură pentru liniile de fluide cu diametru mic din circuitele de laborator, instrumente și prelevare de probe. Corpul este turnat în UPVC sau CPVC conform standardelor dimensionale ASTM SCH80 și DIN, iar bila cu orificiu complet asigură un flux neobstrucționat la orificiul nominal. Un set de scaune din PTFE asigură o oprire împotriva acizilor, alcalinelor, sărurilor și apei de înaltă puritate. Corpul compact acceptă montarea pe panou, permițând fixarea supapei printr-un tablou de bord sau un perete al carcasei echipamentului, cu mânerul și priza accesibilă din față. Configurațiile de capăt cu filet și furtun-ipină acoperă țevile și conexiunile mici ale țevilor. Supapa este furnizată pentru construcții de echipamente OEM, amenajarea laboratorului, ansamblu de skid de eșantionare și construcția de instalații pilot.
DN8–DN25 Alezajul nominal
PN10 Clasa de presiune
0–93°C Serviciu CPVC
Montare pe panou Metoda de fixare
Instalare compactă
Lungimea redusă a corpului și măturarea mânerului permit gruparea densă a supapelor pe colectoare, panouri de prelevare și fronturi ale echipamentelor unde nu se potrivesc supapele cu bilă standard.
Fixare panou
Corpul acceptă o fixare pe panou, astfel încât supapa să poată fi asigurată printr-un perete al tabloului de bord, cu mânerul și orificiul de evacuare prezentate pe partea operatorului.
Portul complet
Alezajul cu bile se potrivește cu dimensiunea nominală a liniei, astfel încât liniile de eșantionare și dozare cu orificiu mic nu implică pierderea de presiune tipică supapelor de laborator cu orificiu redus.
Alegerea materialului
UPVC acoperă sarcinile chimice generale până la 60°C. CPVC extinde aceeași supapă compactă la 93°C pentru medii corozive fierbinți și de înaltă puritate.
Construcția supapei
Materialul corpului UPVC · CPVC
Material minge Alamă cromată · CPVC solid
Material scaun PTFE
Terminați conexiunile Filetat · Barb furtun · Priză
Mâner Maneta, cursa 90°
Referință de proiectare ASTM D2467 · DIN 8061/8062
Plicul de operare
Tavan UPVC 60°C
Tavan CPVC 93°C
Presiune nominală PN10 la mediu
Intervalul pH al mediului UPVC 2–12 · CPVC 1–14
Serviciu de vid 0,5 bar absolut la 20°C
Caracteristica de curgere Port plin, pierderi reduse de presiune
Contexte de aplicare
01
Laborator si Analitic
Linii de reactivi, robinete de probă, puncte de scurgere și circuite de fluid montate pe banc unde este necesară o izolare compactă.
02
Instrumentare și eșantionare
Liniile de alimentare ale analizorului, patinele de eșantionare și buclele de instrumente montate pe panou care necesită o izolare pozitivă la un orificiu mic.
03
Chimice și Farmaceutice
Liniile de dozare, circuitele instalației pilot și ramurile de alimentare CIP care manipulează acizi, alcalii și apă purificată.
04
Electronică și apă ultrapură
Ramuri de apă ultrapură, puncte de alimentare pe bancă umedă și linii electronice de prelevare a apei.
05
Fotovoltaic și Litiu
Puncte de prelevare a electroliților și a agentului de gravare, alimentare cu reactiv cu diametru mic și izolarea liniei pilot.
06
Tratarea apei și autovehicule
Robinete de prelevare a probelor de apă uzată, ramuri de apă de răcire, circuite de spălare a pieselor și instrumente pentru liniile de vopsea.
Instalare și manipulare
  • Confirmați tipul de conexiune de capăt și alezajul nominal față de țeava sau programul țevilor înainte de asamblare.
  • Aplicați bandă PTFE numai pe filetele tată, lăsând primele două fire libere pentru a evita ca banda să intre pe calea curgerii.
  • Strângeți manual îmbinările filetate, apoi avansați nu mai mult de una sau două ture cu o cheie cu bandă.
  • Pentru montarea pe panou, verificați grosimea panoului și dimensiunile decupării față de dimensiunea de fixare a corpului.
  • Acționați mânerul prin cursa sa de 90° înainte de presurizare pentru a confirma că bila se rotește liber.
  • Etichetați pozițiile de deschidere și închisă a supapei la instalațiile cu panouri în care blocul mânerului nu este vizibil.
Limite și precauții
  • Plafonul de serviciu UPVC este de 60°C; Plafonul din CPVC este de 93°C. Nu depășiți limita materialului corpului.
  • Presiune nominală is PN10 at ambient temperature and derates with temperature per the published curve.
  • Nu este destinat utilizării cu abur, cicluri termice rapide sau medii gazoase peste 2 bari.
  • Nu utilizați corpuri CPVC cu acizi oxidanți concentrați, cum ar fi acidul azotic, peste 15%.
  • Evitați folosirea mânerului ca pârghie pentru alinierea țevilor; cuplul aplicat prin mâner poate deteriora garnitura tijei.
  • Protejați corpul de expunerea prelungită la UV atunci când este instalat în aer liber sau sub luminatoare.
  • Nu aplicați lubrifianți pe bază de petrol pe scaunele din PTFE sau pe garniturile de tijă.
Întrebări de inginerie și achiziții
Ce conexiuni finale sunt disponibile?
Capetele filetate, capetele ghimpate ale furtunului și capetele prizei pentru solvent sunt disponibile în funcție de alezajul nominal. Capetele filetate se potrivesc cu fitingurile mici pentru țevi și instrumente, capetele ghimpate ale furtunului se potrivesc tuburilor flexibile din circuitele de laborator, iar capetele mufei se potrivesc cu țevile cu orificii mici sudate cu solvent. Specificați tipul de conexiune și standardul la cerere.
Cum este specificată dimensiunea de montare a panoului?
Asigurați grosimea panoului și diametrul decupat necesar sau filetul de fixare. Dimensiunea de fixare a corpului supapei și grosimea maximă a panoului pe care o găzduiește sunt confirmate pe confirmarea comenzii, astfel încât panoul poate fi forat înainte ca supapa să sosească la fața locului.
Supapa este potrivită pentru prelevarea probelor?
Da. Orificiul cu orificiul complet și corpul compact fac supapa potrivită pentru robinete de probă și linii de alimentare a analizorului. Pentru prelevarea de probe de înaltă puritate, specificați corpul CPVC cu scaune din PTFE și confirmați că tipul de conexiune finală nu introduce volum mort la punctul de alimentare.
Ce certificate însoțesc expedierea?
Certificatele de conformitate care fac referire la ASTM D2467 și DIN 8061/8062 sunt emise ca standard. Rapoartele materialelor lotului și înregistrările testelor de presiune sunt disponibile la cerere pentru pachetele de documentație de proiect. Certificatele pentru clasele compatibile cu FDA sunt disponibile în cazul în care corpul UPVC este specificat pentru apă potabilă sau pentru contactul cu alimentele.
Care este politica de rezervă recomandată pentru instalarea panourilor?
Pentru construcții de panouri, țineți o supapă de rezervă la zece unități instalate din fiecare alezaj și combinație de materiale, plus un stoc mic de seturi de scaune din PTFE. Deoarece supapa este compactă și costă scăzut în raport cu ansamblul panoului, piesele de schimb la nivel de unitate sunt de obicei mai practice decât înlocuirea scaunului de câmp la dimensiuni mici ale alezajului.
Furnizat pentru construcții de echipamente OEM, amenajarea laboratoarelor, asamblarea skidurilor de eșantionare și construcția de instalații pilot în sectoarele chimic, metalurgic, fotovoltaic, nuclear, litiu, semiconductor electronic, alimentație, farmaceutică, auto și sectoare industriale de tratare a apei. Acoperirea mass-media include lichide acide și alcaline, apă ultrapură, apă potabilă, apă de calitate electronică și ape uzate industriale.
ASTM D2467 DIN 8061/8062 PN10 Port complet Montare pe panou PTFE asezat
Produse recomandate
Companie
Pipeline Zheyi (Wuhan) Co., Ltd.
Pipeline Zheyi (Wuhan) Co., Ltd.

ZHEYI Group Da China Supapă cu bilă pentru robinet de laborator SCH8O/DIN UPVC/CPVC Pentru industria alimentară/auto/electronică furnizor şi la comanda Supapă cu bilă pentru robinet de laborator SCH8O/DIN UPVC/CPVC Pentru industria alimentară/auto/electronică fabrică. Am fost fondați în 2007, concentrându-ne pe cercetarea și dezvoltarea, fabricarea, vânzarea și service-ul țevilor industriale din CPVC și UPVC. Compania a obținut o serie de certificări, inclusiv licența de producție a echipamentelor speciale, licența de igienă a produselor legate de apă din provincia Zhejiang, certificarea sistemului de management al calității IS09001, certificarea sistemului de management de mediu IS014001 și certificarea sistemului de management al sănătății și securității ocupaționale IS045001. Compania deține peste 50 de drepturi de proprietate intelectuală independente și drepturi de import și export auto-operate. Pentru a oferi produse diversificate și servicii mai bune, compania a introdus tehnologii avansate, echipamente de scule, materii prime și sisteme de management unice din Germania și Statele Unite. De-a lungul anilor, produsele noastre au fost utilizate pe scară largă în transportul prin conducte de lichide acide și alcaline, apă ultrapură, apă potabilă, apă pură de calitate electronică și ape uzate industriale în industriile chimică, metalurgică, fotovoltaică, energie nucleară, baterii litiu, semiconductori electronici, alimentară, medicală, auto, tratarea apei industriale și alte industrii. În prezent, Grupul ZHEYI a înființat peste 30 de companii de vânzări în toată țara, iar toate tipurile de produse sunt exportate în Europa, America, Asia de Sud-Est și alte țări și regiuni, fiind foarte apreciate de clienții interni și străini.

Certificat de onoare
  • ISO 9001: 2015
  • ISO 14001: 2015
  • ISO 45001: 2018
  • ISO 45001: 2018
  • ISO: 45001-2018 ro
  • National High-Tech Enterprise
  • Certificat
  • Certificat
Ştiri
Lăsaţi un mesaj
  • Pipeline Zheyi (Wuhan) Co., Ltd.
    Control strict al calității

    Grupul ZHEYI aderă la principiul „calității pe primul loc”, adoptă echipamente avansate la nivel internațional și materii prime de înaltă calitate, controlează strict fiecare verigă a producției și se angajează să ofere produse în curs de dezvoltare cu performanțe excelente și un aspect rafinat.

    Compania utilizează cele mai avansate echipamente de producție și materiale de înaltă calitate, inclusiv Sekisui din Japonia și Lubrizol din Statele Unite. „ZHEYI” combină perfect tehnologia de producție rafinată cu managementul profesional, iar fiecare produs este supus unui control strict al calității - de la producție, inspecție până la livrarea finală, asigurând combinația perfectă între aspect și funcționalitate.

  • Pipeline Zheyi (Wuhan) Co., Ltd.
    Testarea performanței de precizie
    La ZHEYI, fiecare produs este realizat meticulos, concentrându-se nu doar pe un design estetic rafinat, ci și pe o calitate intrinsecă excelentă. Testarea strictă a performanței asigură că produsul își poate menține stabilitatea și durabilitatea chiar și în condiții dure.:

    ● Testarea densității: Măsoară densitatea materialului pentru a asigura uniformitatea și stabilitatea structurilor.
    ● Testul de temperatură de înmuiere Vicat: evaluează gradul de înmuiere al materialelor în condiții de temperatură ridicată pentru a asigura capacitatea produsului de a rezista la deformare în diverse medii.
    ● Test la cuptor: simulează rezistența la căldură pe termen lung și verifică capacitatea produsului de a rezista la temperaturi ridicate pentru o perioadă lungă de timp.
    ● Test hidrostatic: Evaluează rezistența țevilor în condiții de presiune ridicată pentru a asigura siguranța și fiabilitatea produsului.
    ● Test de impact cu ciocanul: Testați rezistența la impact a produsului în timpul transportului, instalării și utilizării zilnice.

Supapă cu bilă pentru robinet de laborator SCH8O/DIN UPVC/CPVC Cunoștințe din industrie

Ghid de selecție și aplicare a Supapă cu bilă Labbock în sistemul de conducte industriale

În sistemul de conducte industriale, supapa cu bilă Labbock este utilizată pe scară largă în multe industrii cheie datorită etanșării sale fiabile, rezistenței la coroziune și duratei lungi de viață. Condiții de lucru diferite au cerințe diferite pentru materialul, nivelul de presiune și performanța de etanșare a supapelor cu bilă. Următoarele sunt punctele de selecție și analiza scenariului de aplicare a supapei cu bilă Labbock în mai multe industrii:

1. Apă potabilă și apă potabilă sigure
Cerințe de selecție: Utilizați oțel inoxidabil de calitate alimentară (cum ar fi SS316) sau etanșări EPDM pentru a asigura lipsa de precipitare a metalelor grele și pentru a îndeplini standardele de igienă (cum ar fi FDA, WRAS).
Scenarii de aplicare: Rețea municipală de alimentare cu apă, stație de tratare a apei, sistem de livrare a apei potabile, care necesită scurgeri zero pentru a preveni poluarea.

2. Industria metalurgiei
Cerințe de selecție: rezistență la temperatură ridicată, rezistență la uzură, materialul corpului supapei este de obicei oțel carbon sau oțel aliat, iar etanșările sunt etanșări dure metalice sau PTFE pentru a se adapta la praf ridicat și medii cu coroziune ridicată (cum ar fi șlam, gaze de ardere la temperaturi ridicate).
Scenarii de aplicare: sistem de răcire a furnalului, linie de producție de laminare a oțelului, controlul fluidului coroziv al topitorii.

3. Industria fotovoltaică
Cerințe de selecție: puritate ridicată, poluare redusă cu particule, corpul supapei este fabricat din oțel inoxidabil ultra-curat (SS316L), iar materialul de etanșare este PTFE sau cauciuc perfluoreteric (FFKM) pentru a preveni contaminarea materialului cu silicon.
Scenarii de aplicare: producția de polisiliciu, transportul lichidului chimic în procesul de fabricare a celulelor solare și controlul gazului de înaltă puritate.

4. Industria nucleară
Cerințe de selecție: rezistență la radiații, rezistență la presiune înaltă și la temperatură ridicată, trebuie să respecte certificarea ASME III de calitate nucleară, materialul este de obicei sigiliu din grafit din oțel inoxidabil pentru a asigura fiabilitatea în condiții extreme de lucru.
Scenarii de aplicare: sistem de răcire cu insulă nucleară, tratarea lichidelor deșeurilor radioactive, izolarea conductei principale de abur.

5. Semiconductor electronic
Cerințe de selecție: curățenie ultra-înaltă, rezistență la coroziune chimică, corpul supapei este fabricat din oțel inoxidabil 316L electrolustruit, iar etanșarea poate fi căptușeală PTFE sau PFA pentru a evita contaminarea cu particule și ioni metalici.
Scenarii de aplicare: fabricarea napolitanelor, livrarea lichidului de gravare, sistem de apă ultrapură (UPW).

6. Medicina
Cerințe de selecție: design steril, curățare ușoară (CIP/SIP), materialul trebuie să respecte standardele GMP, de obicei garnituri EPDM/FKM din oțel inoxidabil 316L.
Scenarii de aplicare: controlul fluidelor biofarmaceutice, sistem de apă pentru injecție (WFI), livrare mediu de cultură steril.

7. Tratarea apei industriale
Cerințe de selecție: rezistență la coroziune, anti-calcare, potrivit pentru medii acide și alcaline, supapă opțională căptușită cu PVC sau oțel inoxidabil duplex, etanșări EPDM sau Viton.
Scenarii de aplicare: apă de răcire în circulație, sistem de osmoză inversă (RO), dispozitiv de dozare chimică.

8. Ape uzate industriale
Cerințe de selecție: rezistență la coroziune, rezistență la uzură, materialul corpului supapei poate fi acoperit cu fontă epoxidică sau oțel duplex, se folosesc etanșări PTFE sau NBR, potrivite pentru apa uzată care conține particule și sare bogată.
Scenarii de aplicare: stații de epurare, epurare a apelor uzate prin galvanizare, sisteme de evacuare chimică a apelor uzate.

Rezumatul factorilor cheie în selecție
Caracteristicile mediului: corozivitate, continut de particule, temperatura/presiune.
Potrivire material: oțel inoxidabil, aliaj, selecție de căptușeală din plastic.
Tehnologie de etanșare: etanșare moale (EPDM, PTFE) sau etanșare dură din metal.

Certificare în industrie: cum ar fi ASME, FDA, GMP, standarde de calitate nucleară etc.
