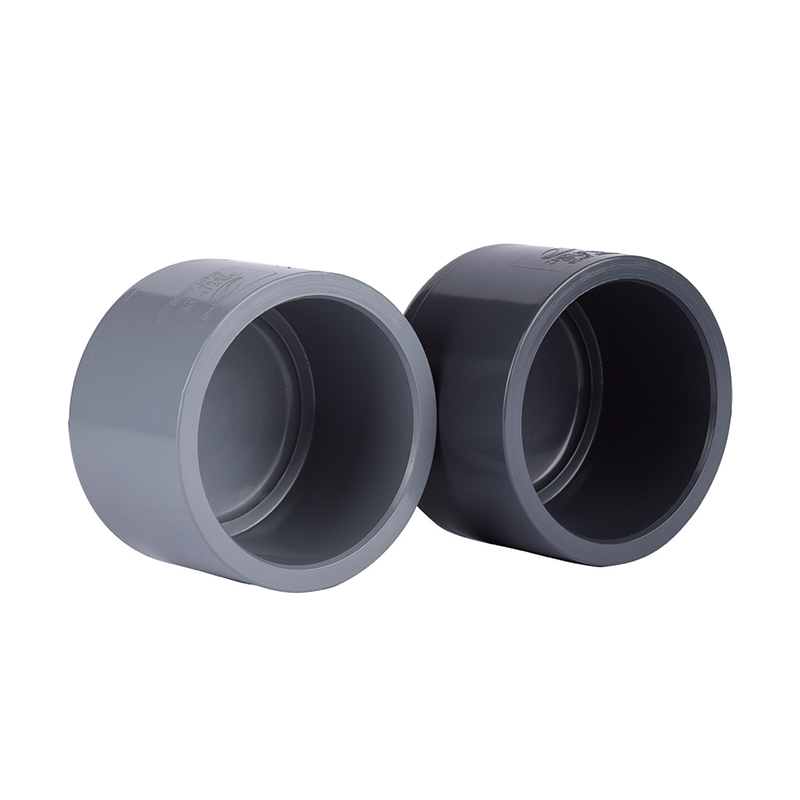

Capac SCH8O/DIN UPVC/CPVC

Capacele din UPVC sunt ușoare, dar robuste, concepute pentru a etanșa capetele diferitelor sisteme de conducte, prevenind eficient scurgerile medii și asigurând stabilitatea sistemului. Cu un design de precizie, capacele UPVC/CPVC sunt ușor de instalat, economisind timp și costuri în timpul construcției.

Aplicabile în conducte industriale, sisteme de instalații sanitare și irigații agricole, sunt disponibile în diferite dimensiuni pentru a îndeplini cerințe diferite, asigurând în același timp performanța de etanșare.

Contactaţi-ne

Anterior：Adaptor tată SCH8O/DIN UPVC/CPVC
Următorul：SCH8O/DIN UPVC/CPVC Reducer Bushing

parametru aplicație Standarde tehnice

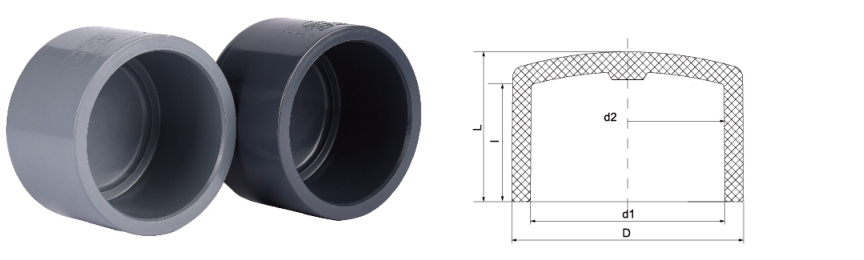

DeuMENSeuUNE/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225	dn280	dn315
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
DIN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	D	27	33	40	51	61	75	88	105	127	162	186	255	313	350
	L	24	31	35	42	43	51	57	65	80	96	111	147	180	198
	I	18	24	26	30	32	40	44	51	61	74	84	118	146	165
ANSI	d1	21.51	26.87	33.62	42.4	48.45	60.65	73.39	89.31	114.81	141.81	168.81	219.8	273.87	324.61
	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.21	141.11	168	218.8	272.67	323.47
	D	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L	30	34.6	38	43	46.7	51.2	60	66.7	78	93	104	135	184.4	208
	I	22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L	30	34.6	38	43	46.7	51.2	60	66.7	78	93	104	135	184.4	208
	I	22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153

SCH80 · DIN · TERMINAȚIE

Capac UPVC / CPVC

Capăt priză · Sudură cu solvent · Opțiune filetată

Capacul SCH80/DIN UPVC/CPVC este o componentă terminală critică concepută pentru a oferi o etanșare sigură, etanșă la capătul rețelelor de conducte presurizate. Fabricate în conformitate cu standardele metrice ASTM SCH80 și DIN, aceste capace sunt fabricate din rășini de clorură de polivinil (UPVC) neplastifiată sau clorură de polivinil (CPVC). Dimensiunile mai groase ale peretelui profilului SCH80 permit niveluri de presiune mai ridicate în comparație cu fitingurile de utilitate standard. Aceste componente sunt utilizate în mod special în medii care implică medii chimice agresive, apă ultrapură și transport de fluide la temperatură înaltă. Compoziția materialului asigură rezistența la detartrare și coroziune electrochimică, menținând integritatea structurală în sistemele industriale complexe de manipulare a fluidelor.

Inerție chimică

Ambele variante UPVC și CPVC prezintă o rezistență ridicată la un spectru larg de acizi, baze, săruri și oxidanți, prevenind degradarea materialului în procesarea chimică corozivă.

Toleranță la presiune înaltă

Grosimea peretelui SCH80 oferă o limită robustă de presiune, permițând capacelor să reziste la supratensiuni ale sistemului și la presiuni de operare constante în tratarea apei industriale.

Stabilitate termică

Opțiunile CPVC extind intervalul de funcționare la temperaturi de până la 93°C (200°F), făcându-le potrivite pentru manipularea lichidelor corozive fierbinți și procesarea farmaceutică.

Alezaj intern neted

Coeficientul de frecare scăzut al suprafețelor interne minimizează căderea de presiune și previne acumularea de creștere biologică sau depozite minerale.

Comparație de materiale · UPVC vs CPVC

Caracteristică

Capac UPVC

Capac CPVC

Conformitate standard

ASTM D2467 (SCH80) / DIN 8063

ASTM F439 (SCH80) / DIN EN ISO 15493

Temperatura maxima

60°C (140°F)

93°C (200°F)

Tip conexiune

Soclu (Ciment Solvent) / Filetat

Rezistenta la coroziune

Ridicat (acizi/baze)

Foarte ridicat (acizi/baze/temperatură ridicată)

Culoare comună

Gri închis

Gri deschis / Fildeș

Domenii de aplicație industrială

⌂

Electronice și semiconductoare

Terminarea apei ultrapure (UPW) și a buclelor de apă de calitate electronică unde trebuie evitată scurgerea.

⌂

Energie & Fotovoltaică

Folosit în liniile de producție de celule solare pentru transportul fluidelor de gravare acide și a apelor uzate industriale.

⌂

Chimie și metalurgie

Etanșarea sigură a liniilor de alimentare cu produse chimice, a rezervoarelor de decapare și a conductelor de prelucrare metalurgică.

⌂

Produse alimentare și farmaceutice

Livrare de apă potabilă și fluide de procesare care respectă cerințe stricte de igienă și inerție.

⌂

Tratarea apei industriale

Aplicabil în producția de baterii cu litiu și sistemele de tratare a apelor uzate industriale auto.

⛭

Ghid de instalare și depozitare

Sudarea cu solvent: Asigurați-vă utilizarea grundului corect și a cimentului solvent formulat special pentru UPVC sau CPVC. Lăsați timp de întărire adecvat conform programului de presiune al producătorului înainte de a testa sistemul.
Condiții de depozitare: Păstrați capacele într-un mediu răcoros, departe de expunerea directă la ultraviolete (UV). Expunerea prelungită la lumina soarelui poate duce la fragilizarea materialului în timp.
Conexiuni filetate: Pentru versiunile filetate, utilizați bandă PTFE sau materiale de etanșare pentru filete compatibile. Nu suprastrângeți, deoarece firele de plastic pot susține fisurarea prin tensiune dacă se aplică o forță excesivă.
Manipulare: Verificați dacă există crăpături sau daune de impact fizic înainte de instalare, în special în medii cu vreme rece, unde rezistența la impactul termoplastic este redusă.

◉

Limite critice de operare

Nu utilizați capace din UPVC cu fluide care depășesc 60°C sau cu agenți oxidanți concentrați, cum ar fi acidul azotic peste 15%.
Capacele din CPVC nu sunt evaluate pentru utilizare cu abur sau expunere continuă la solvenți clorurati la temperaturi ridicate.
Evitați încărcarea la impact sau vârfurile bruște de presiune care depășesc de 1,5 ori presiunea nominală de lucru.
Nu folosiți niciodată chei pentru țevi metalice direct pe corpul capacului - utilizați chei cu bandă pentru a preveni strângerea suprafeței și creșterea tensiunii.
Nu aplicați ciment solvent pe conexiunile filetate. Sigilanții pentru filete sunt necesari pentru instalarea capacelor filetate.
